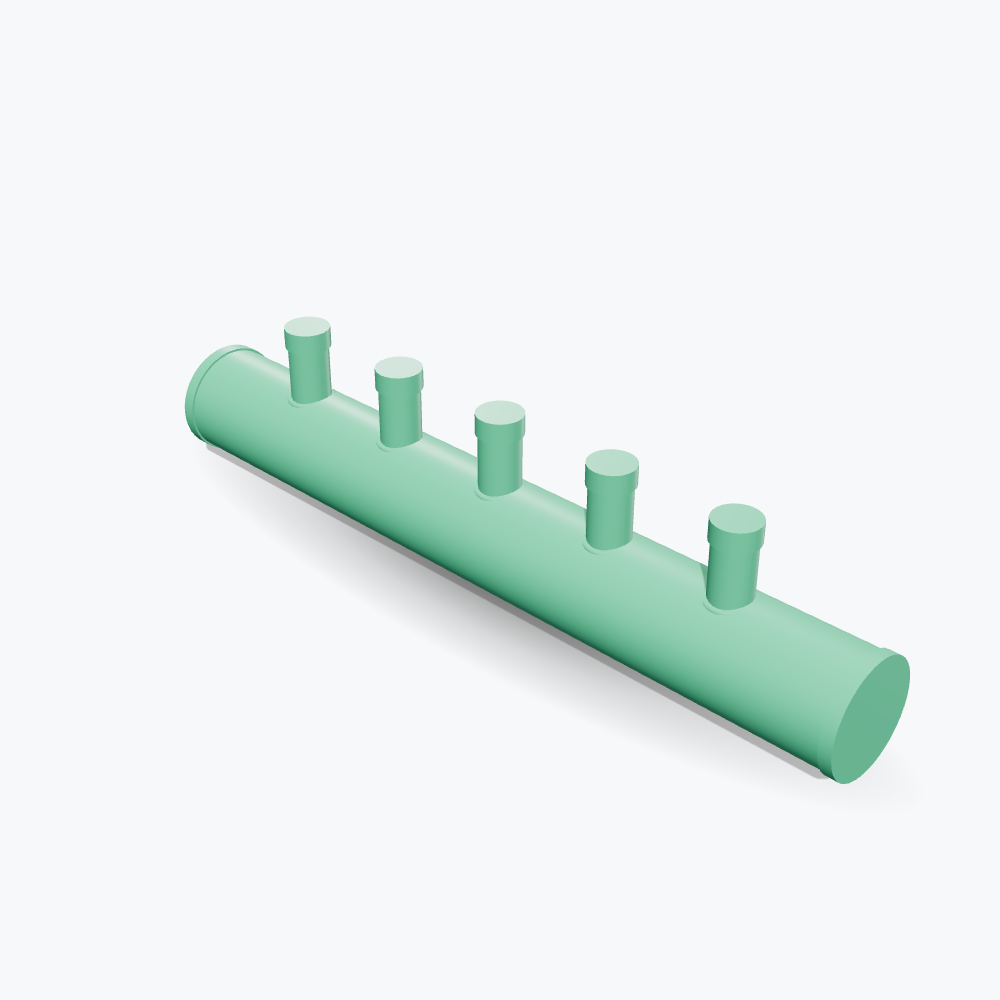

Novus PPRC Kollektör Ø40 mm
Novus PPRC Kollektör Ø40 mm, 33 mm iç çapındaki Ø40 mm gövdeden üretilen, projeye özel boy ve branşman düzenine sahip PPRC (PP-R) kollektördür. 1,0–1,5 m/s su hızında 3,0 – 4,5 m³/h debiye, ΔT = 20 K’de 70 – 106 kW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | Ø40 mm (SDR 11) |
| Yaklaşık iç çap | 33 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 3,0 – 4,5 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 70 – 106 kW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | 20 · 25 · 32 · 40 · 50 · 63 · 75 · 90 · 110 mm |
| Çıkış bağlantısı | PPRC kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 70 °C sürekli işletme (kısa süreli 80 °C) |
| Basınç sınıfı | PN 10 – PN 20 (seri ve sıcaklığa göre) |
| Malzeme | PP-R (PPRC) |
| Üretim | Novus Enerji – projeye özel imalat |
Ø40 mm kollektör hangi kapasiteye uygun?
Gövde iç çapı 33 mm olduğunda kesit alanı 0.0008 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 3,0 – 4,5 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 70 – 106 kW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. Ø40 mm gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| Ø20 mm | 2 adet |
| Ø25 mm | 1 adet |
| Ø32 mm | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar PPRC kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
Ø40 mm gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: Ø50 mm pprc kollektör · tüm pprc kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
Ø40 mm kollektör hangi kapasiteye uygun?
Ø40 mm gövde, 1,0–1,5 m/s su hızında 3,0 – 4,5 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 70 – 106 kW ısıl güce karşılık gelir — kabaca 8 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Novus PPRC Kollektör Ø40 mm fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
Son güncelleme: 20.09.2026 · Hazırlayan: Novus Enerji teknik ekibi — kollektör imalatı ve ölçüm sistemleri. Ölçü ve kapasite doğrulaması için WhatsApp ya da 0216 642 42 66.
