Soğutma Kalorimetresi (Isıtma–Soğutma Hibrit Isı Sayacı)

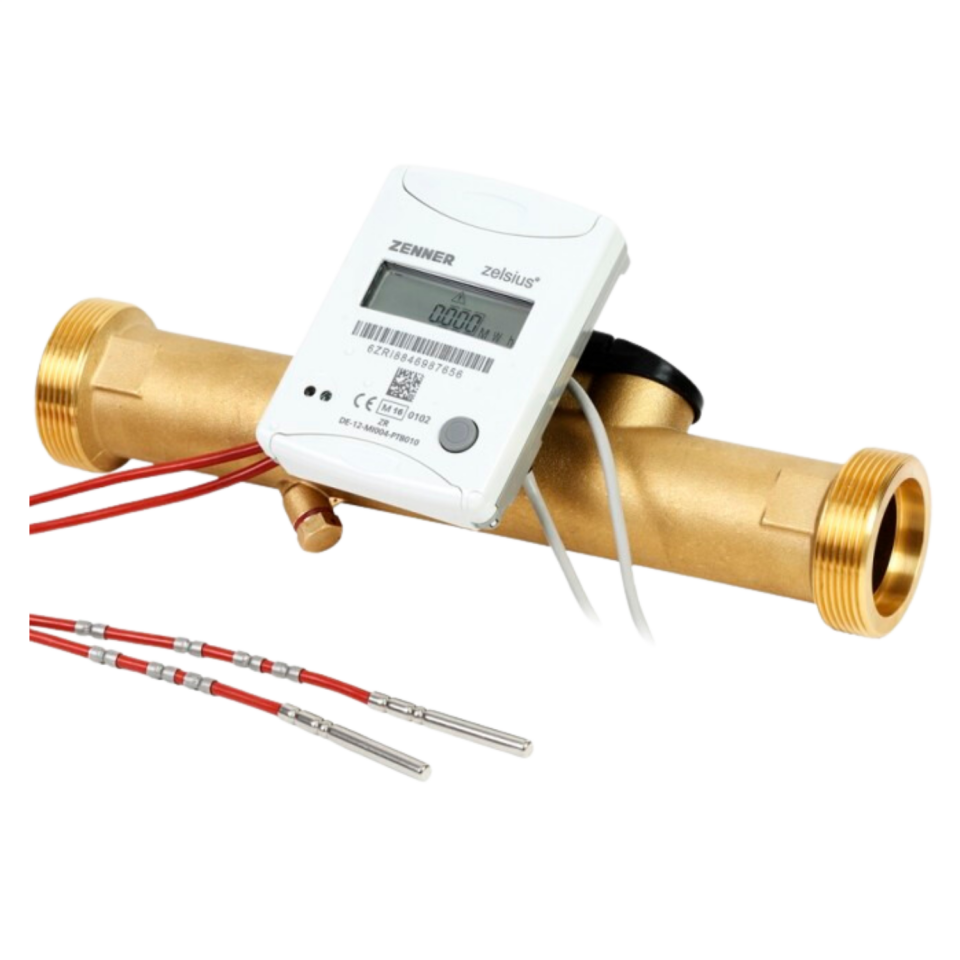

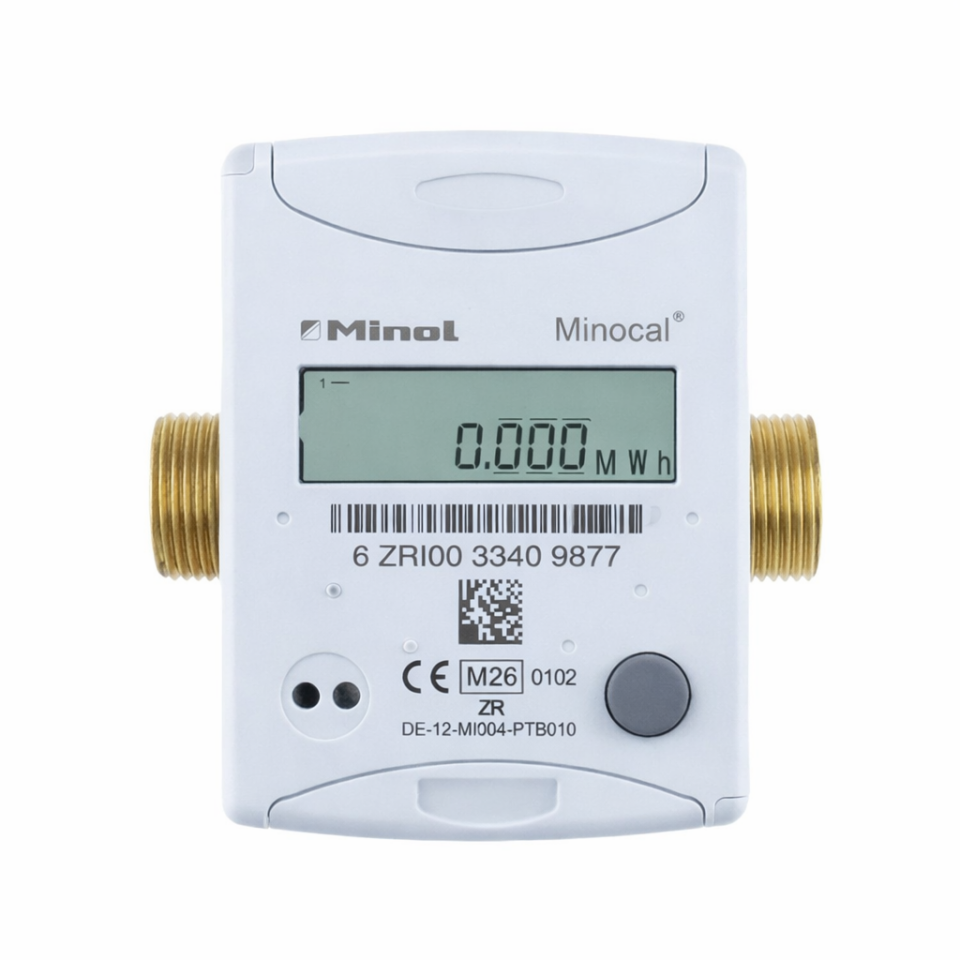

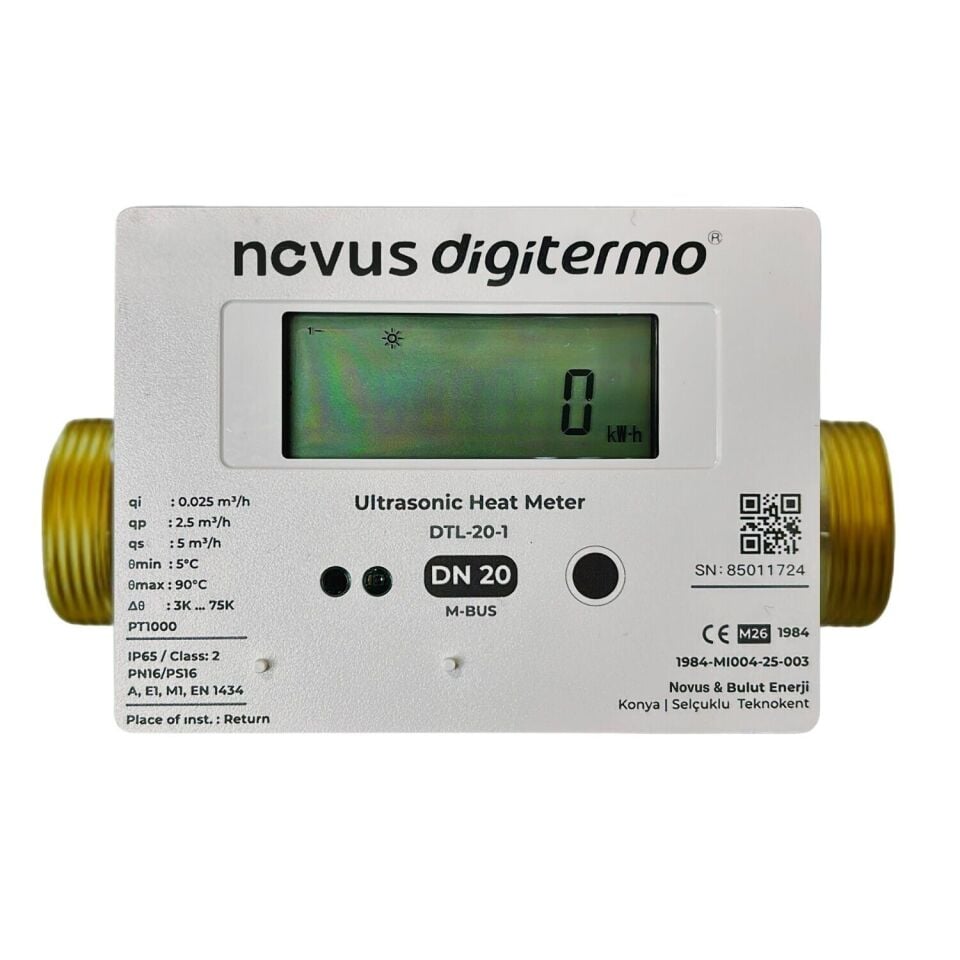

Soğutma kalorimetresi, fan-coil ve merkezi soğutma sistemlerinde her bağımsız bölümün kullandığı soğutma enerjisini ölçen sayaçtır. Bu kategorideki modeller hibrit çalışır: aynı cihaz ısıtma ve soğutma enerjisini iki ayrı endekste kaydeder. Daireler için DN15–DN40 dişli modeller (Minol Zenner C5 IUF, Calmet PM02, CEM CM-HR, İntegral UK-PLUS, Novus Digitermo DTL), yüksek debili hatlar için DN50–DN300 flanşlı Minol Zenner IUF ve Calmet PM02 modelleri yer alır.

Soğutma Sayacı Nasıl Ölçer?

Ölçüm ilkesi ısı sayacıyla aynıdır: hesap ünitesi, debi ölçerden geçen su miktarını gidiş ve dönüş hattındaki iki sıcaklık sensörünün ölçtüğü farkla birleştirir ve enerjiyi kWh (modele göre MWh ya da GJ) olarak toplar. Fark, sıcaklıkların yönündedir: soğutmada gidiş suyu dönüş suyundan soğuktur. Minol ZENNER'in kılavuzuna göre soğutma sırasında ekrandaki sıcaklık farkı ve anlık güç eksi işaretle gösterilir. Hibrit sayaçlarda soğutma enerjisi, ısıtma enerjisinden ayrı bir endekste birikir.

Hibrit (Isıtma + Soğutma) Sayaç Ne Zaman Gerekir?

• İki borulu fan-coil sistemleri: aynı hat kışın sıcak, yazın soğuk su taşır; hibrit sayaç iki mevsimi tek cihazla ölçer.
• Isıtma ve soğutma yapan merkezi sistemler (ör. ısı pompalı sistemler).
• Soğutma giderinin de tüketime göre paylaştırılacağı rezidans, ofis ve alışveriş merkezleri.

Tesisat yalnız ısıtma içinse soğutma endeksi kullanılmaz; bu durumda ultrasonik kalorimetre kategorisindeki tüm modellere bakabilirsiniz. Yalnız ısıtma için üretilen sayaçlar, örneğin Danfoss SonoSafe 10, soğutma enerjisini kaydetmez.

Modellere Göre Soğutma Ölçümü

Onay ve Muayene

Avrupa Ölçü Aletleri Direktifi (MID) ısı sayaçlarını kapsar; soğutma enerjisi ölçümü bu direktifin kapsamında değildir. Bu nedenle bazı üreticiler soğutma ölçümü için ayrıca ulusal tip onayı alır: Minol ZENNER C5 IUF'nin ısı ölçümü MID (DE-12-MI004-PTB010), soğutma ölçümü Almanya'nın ulusal onayıyla (DE-20-M-PTB-0046) belgelenmiştir. Isı sayaçlarının periyodik muayenesi hakkında bilgi muayene ve kalibrasyon sayfamızda yer alır.

Soğutma Endeksi Nasıl Okunur?

Hibrit sayaçlarda soğutma enerjisi ayrı bir değer olarak gösterilir. Minol ZENNER C5'te ve CEM CM-HR'de soğutma değeri kar tanesi simgesiyle, Calmet PM02'de 1-USER döngüsünde ısıtma enerjisinin ardından görünür. Adım adım anlatım için Kalorimetre Nasıl Okunur? rehberimize bakabilirsiniz; kalorimetrenin çalışma ilkesi ve çap seçimi Kalorimetre Nedir? rehberindedir.

Sıkça Sorulan Sorular

Soğutma kalorimetresi nedir?

Soğutma sistemlerinde bir bağımsız bölümün kullandığı soğutma enerjisini, sayaçtan geçen su miktarı ile gidiş–dönüş sıcaklık farkından hesaplayarak kWh cinsinden ölçen sayaçtır.

Hibrit kalorimetre ne demek?

Aynı cihazın hem ısıtma hem soğutma enerjisini ölçmesi ve ikisini ayrı endekslerde tutmasıdır. İki borulu fan-coil sistemlerinde tek sayaç iki mevsimi de ölçer.

Isıtma kalorimetresi soğutmayı ölçer mi?

Yalnız ısıtma için üretilen sayaçlar soğutma enerjisini kaydetmez. Soğutma da ölçülecekse hibrit ya da soğutma sürümü seçilmelidir.

Soğutma ölçümü MID onaylı mı?

MID (Avrupa Ölçü Aletleri Direktifi) ısı sayaçlarını kapsar, soğutma ölçümünü kapsamaz. Bu yüzden bazı üreticiler soğutma ölçümü için ayrıca ulusal tip onayı alır; örneğin Minol ZENNER C5 IUF'de soğutma ölçümü Almanya'nın DE-20-M-PTB-0046 numaralı onayıyla belgelenmiştir.

Soğutma endeksi ekranda nerede görünür?

Hibrit sayaçlarda soğutma enerjisi ısıtmadan ayrı bir değer olarak, çoğu modelde kar tanesi simgesiyle gösterilir. Model bazında anlatım Kalorimetre Nasıl Okunur? rehberimizdedir.
