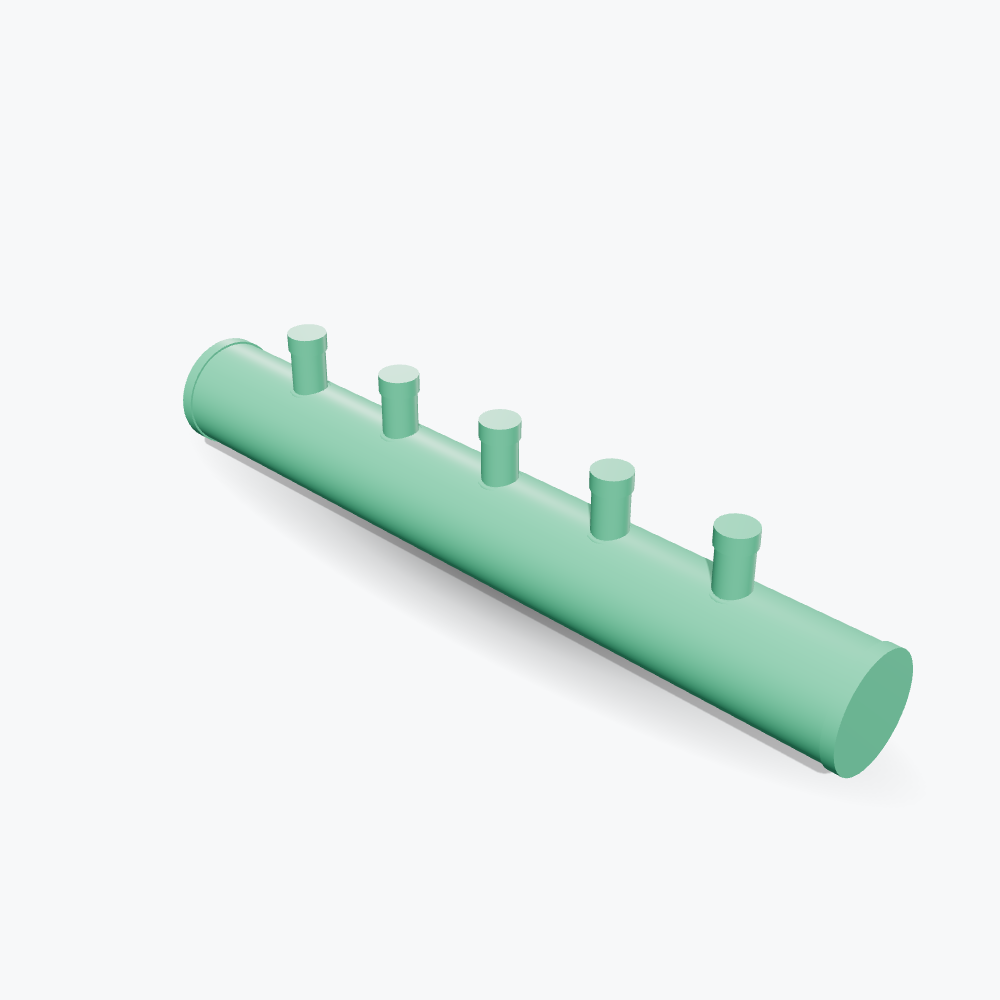

Ø63 mm PP-R Kollektör
Ø63 mm PP-R Kollektör, 52 mm iç çapındaki Ø63 mm gövdeden üretilen, projeye özel boy ve branşman düzenine sahip PP-R (PPRC) kollektördür. 1,0–1,5 m/s su hızında 7,5 – 11,3 m³/h debiye, ΔT = 20 K’de 175 – 262 kW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | Ø63 mm (SDR 11) |
| Yaklaşık iç çap | 52 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 7,5 – 11,3 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 175 – 262 kW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | 20 · 25 · 32 · 40 · 50 · 63 · 75 · 90 · 110 mm |
| Çıkış bağlantısı | PP-R kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 70 °C sürekli işletme (kısa süreli 80 °C) |
| Basınç sınıfı | PN 10 – PN 20 (seri ve sıcaklığa göre) |
| Malzeme | PP-R (PPRC) |
| Üretim | Novus Mühendislik ve Enerji Sistemleri – projeye özel imalat |
Fiyatlandırma nasıl işliyor?
- Birim fiyat 1 metre gövde üzerindendir (EUR, KDV hariç).
- En az 1 m sipariş edilir; artışlar 0,5 m adımlarladır. Boyu ürün sayfasındaki METRE seçiminden belirlersiniz.
- Her 0,5 metre için 1 branşman fiyata dahildir — örneğin 2 m gövdede 4 branşman ücretsizdir. Fazlası ek ücrete tabidir.
- Standart branşman PP-R kaynak ağzı ve dış dişli adaptör ile birlikte verilir.
- Ek ücretli parçalar: flanşlı çıkış, manometre ve termometre kovanı, küresel/kelebek vana, boşaltma vanası, pislik tutucu, ayak/konsol ve yalıtım.
- Gövde uçları iki taraftan kör kapak ile kapalı üretilir; giriş ağzı isteğe bağlıdır.
- Daha uzun boy, farklı branşman düzeni veya özel imalat için WhatsApp’tan teklif alabilirsiniz.
Ø63 mm kollektör hangi kapasiteye uygun?
Gövde iç çapı 52 mm olduğunda kesit alanı 0.0021 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 7,5 – 11,3 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 175 – 262 kW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. Ø63 mm gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| Ø20 mm | 8 adet |
| Ø25 mm | 5 adet |
| Ø32 mm | 2 adet |
| Ø40 mm | 1 adet |
| Ø50 mm | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar PP-R kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
Ø63 mm gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: Ø75 mm pp-r kollektör · tüm pp-r kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
Ø63 mm kollektör hangi kapasiteye uygun?
Ø63 mm gövde, 1,0–1,5 m/s su hızında 7,5 – 11,3 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 175 – 262 kW ısıl güce karşılık gelir — kabaca 21 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Ø63 mm PP-R Kollektör fiyatı nedir?
Fiyat 1 metre gövde üzerinden verilir; en az 1 m, artışlar 0,5 m adımlarladır. Her 0,5 metre için 1 branşman (PP-R kaynak ağzı + dış dişli adaptör) fiyata dahildir — 2 m gövdede 4 branşman ücretsizdir. Flanş, manometre ve termometre kovanı gibi parça ağızları ek ücrete tabidir.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
Son güncelleme: 20.09.2026 · Hazırlayan: Novus Mühendislik ve Enerji Sistemleri teknik ekibi — kollektör imalatı ve ölçüm sistemleri. Ölçü ve kapasite doğrulaması için WhatsApp ya da 0216 642 42 66.
