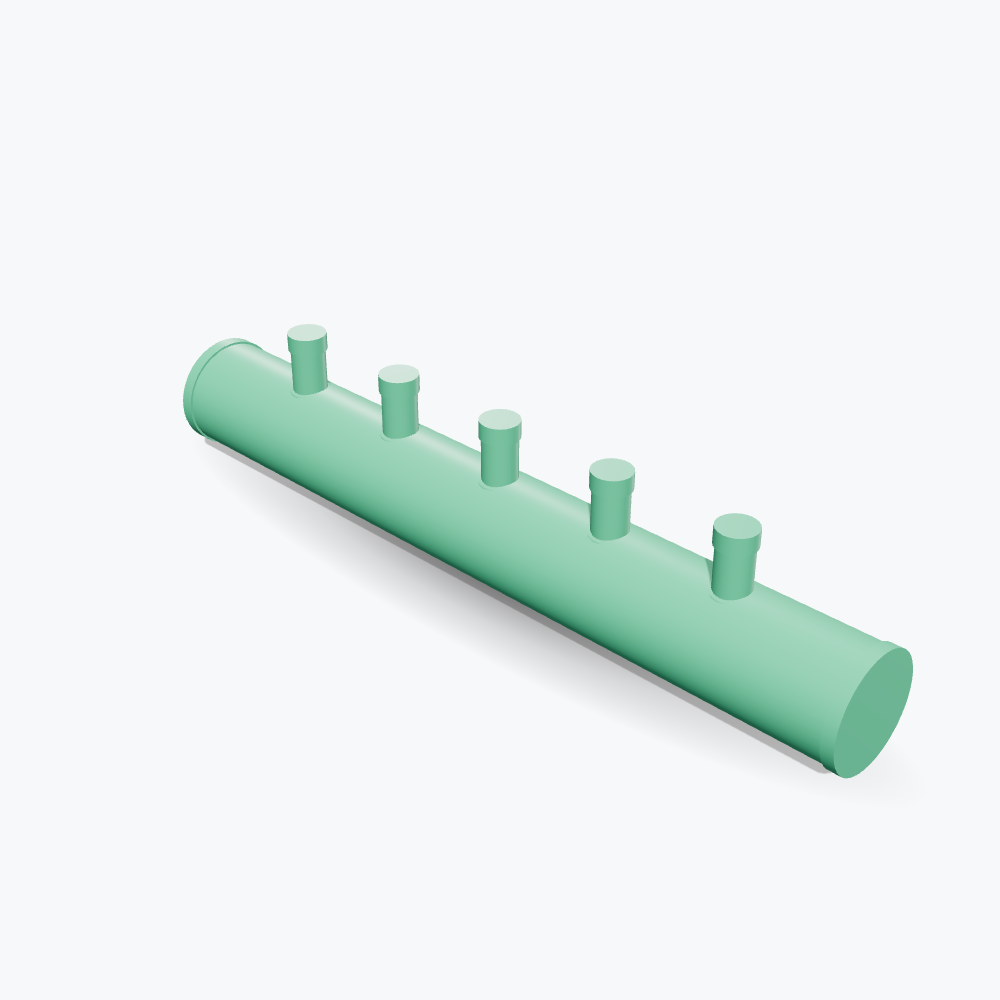

Novus PPRC Kollektör Ø110 mm
Novus PPRC Kollektör Ø110 mm, 90 mm iç çapındaki Ø110 mm gövdeden üretilen, projeye özel boy ve branşman düzenine sahip PPRC (PP-R) kollektördür. 1,0–1,5 m/s su hızında 22,9 – 34,4 m³/h debiye, ΔT = 20 K’de 533 – 799 kW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | Ø110 mm (SDR 11) |
| Yaklaşık iç çap | 90 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 22,9 – 34,4 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 533 – 799 kW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | 20 · 25 · 32 · 40 · 50 · 63 · 75 · 90 · 110 mm |
| Çıkış bağlantısı | PPRC kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 70 °C sürekli işletme (kısa süreli 80 °C) |
| Basınç sınıfı | PN 10 – PN 20 (seri ve sıcaklığa göre) |
| Malzeme | PP-R (PPRC) |
| Üretim | Novus Enerji – projeye özel imalat |
Ø110 mm kollektör hangi kapasiteye uygun?
Gövde iç çapı 90 mm olduğunda kesit alanı 0.0064 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 22,9 – 34,4 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 533 – 799 kW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. Ø110 mm gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| Ø40 mm | 5 adet |
| Ø50 mm | 3 adet |
| Ø63 mm | 2 adet |
| Ø75 mm | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar PPRC kaynak ağzı (dişsiz), pirinç dış dişli, pirinç iç dişli, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
Ø110 mm gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: Ø90 mm pprc kollektör · Ø125 mm pprc kollektör · tüm pprc kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
Ø110 mm kollektör hangi kapasiteye uygun?
Ø110 mm gövde, 1,0–1,5 m/s su hızında 22,9 – 34,4 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 533 – 799 kW ısıl güce karşılık gelir — kabaca 66 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Novus PPRC Kollektör Ø110 mm fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
