Caleffi, 1961’de Francesco Caleffi’nin İtalya’da Orta Gölü’nün güneyindeki Gozzano’da kurduğu bir tesisat bileşenleri üreticisidir; genel merkezi ve üretimi 1975’ten bu yana Fontaneto d’Agogna’dadır. Isıtma, soğutma, sıhhi tesisat ve ısı geri kazanımlı havalandırma sistemleri için bileşenler üretir; şirketin verilerine göre üretiminin tamamı İtalya’daki 13 tesiste yapılır ve ürünleri 90’dan fazla ülkeye ulaşır. Seriye göre teknik broşürler ve çizimler caleffi.com adresinde yayımlanır.

novus.tr’deki Caleffi ürünleri kazan dairesinden daire girişine kadar tesisatın farklı noktalarında kullanılır: emniyet ventilleri, basınç düşürücü vanalar ve yedek kartuşları, DISCAL® hava ayırıcılar, DIRTMAG® mıknatıslı tortu ayırıcılar ve Caleffi XS® kombi altı filtre, MINICAL® ve ROBOCAL otomatik purjörler, radyatör purjörleri, otomatik doldurma üniteleri, yerden ısıtma için termostatik karışım vanası ve akış anahtarı. Aynı serinin farklı çap, ayar basıncı ve donanım seçenekleri tek ürün sayfasında listelenir. Caleffi ürün kodu altı hanelidir ve seri numarasıyla başlar (ör. 311430 → 311 serisi, 533241 → 5332 serisi).

Ürün Aileleri

Emniyet ventilleri (311, 312 ve 530 serisi)

Kalibre edildiği basınca ulaşınca açılır ve suyu dışarı tahliye ederek kazanda, sıcak su deposunda ve tesisattaki bileşenlerde basıncın tehlikeli seviyeye çıkmasını önler. 311 serisi dişi-dişi 1/2" ve 3/4", 312 serisi erkek-dişi 1/2" bağlantılıdır (PN 10, 5–110 °C). Isıtma sistemleri için membranlı 530 serisinde 1"×1 1/4" ve 1 1/4"×1 1/2" modeller bulunur; bunlardan 2,5 ve 3 bar ayarlı olanlar TÜV sertifikalıdır.

Ürünler:

• Caleffi 311 Serisi Emniyet Ventili – Dişi Bağlantılı
• Caleffi 312 Serisi Emniyet Ventili 1/2" – Erkek-Dişi Bağlantılı
• Caleffi 530 Serisi Emniyet Ventili – Büyük Çap

Tüm ürünler: Emniyet Vanaları

Basınç düşürücü vanalar (5330, 5332, 5334..H, 533..H ve 5350 serisi)

Şebekeden yüksek ve değişken gelen su basıncını düşürür ve ayarlanan değerde sabit tutar. Eğimli 5330 ve 5332 serisi, boyutun ve sessiz çalışmanın önemli olduğu daire tesisatları ve sıcak su depolarının korunması için tasarlanmıştır (ayar 1–6 bar, en fazla 40 °C; 5332’de 0–10 bar manometre). “H” kodlu modeller EN 1567’ye göre 80 °C’ye kadar giriş suyunda çalışmaya onaylıdır (ayar 1–5,5 bar).

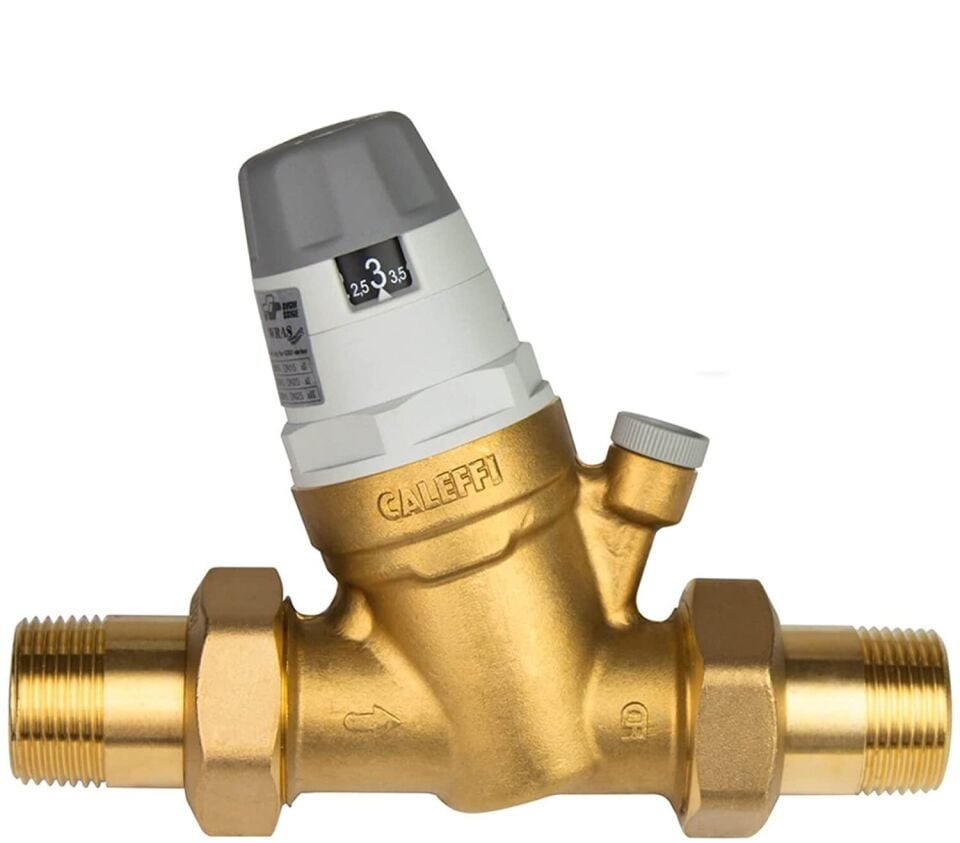

5350 serisi, ayar başlığındaki göstergeyle montajdan önce ayarlanabilen, değiştirilebilir kartuşlu modeldir (1/2"–2", en fazla 25 bar giriş basıncı). 533..H mikro basınç düşürücüler su dağıtım, içecek ve kahve makineleri için sunulur. Eğimli vanaların yedek kartuşları ve 0–10 bar manometre de ayrı olarak listelenir.

Ürünler:

• Caleffi 5330/5332 Serisi Eğimli Basınç Düşürücü Vana (40 °C)
• Caleffi 533..H Serisi Eğimli Basınç Düşürücü Vana – Yüksek Sıcaklık (80 °C)
• Caleffi 5350 Serisi Basınç Düşürücü Vana – Manometreli, Kartuşlu
• Caleffi 533..H Mikro Eğimli Basınç Düşürücü 3/8" – İçecek ve Kahve Makineleri İçin
• Eğimli Basınç Düşürücü Vana Yedek Kartuş - CALEFFI - 533000

Tüm ürünler: Basınç Düşürücü

Hava ayırıcılar (DISCAL®)

DISCAL® 551 serisi, ısıtma ve soğutma devrelerindeki havayı mikro kabarcıklara kadar sürekli ve otomatik olarak ayırır; ayrılan hava gövdenin üstündeki şamandıralı purjörden atılır. Havası alınmış su gürültüsüz dolaşır; korozyon ve bölgesel aşırı ısınma riski azalır. Caleffi, cihazın tercihen kazandan sonra, pompanın emiş tarafına ve dikey konumda takılmasını önerir. novus.tr’de yatay borular için 3/4"–2" pirinç, tahliyeli modeller bulunur (en fazla 10 bar, 0–110 °C).

Ürünler:

• Caleffi DISCAL® Hava Ayırıcı (5510 Serisi)

Tüm ürünler: Hava ve Tortu Ayırıcı

Mıknatıslı tortu ayırıcılar (DIRTMAG®) ve kombi altı filtre (Caleffi XS®)

DIRTMAG® 5463 serisi, kapalı devrede dolaşan kum ve çamur partiküllerini ayırıp geniş alt haznesinde toplar; gövdenin dışındaki halkada bulunan mıknatıslar demir içeren tortuyu tutar. Caleffi’ye göre 5 µm’ye kadar partikül ayırabilir; yatay borulara takılır ve 3/4"–2" yalıtımsız ile yalıtımlı modelleri vardır (10 bar, 0–110 °C).

Caleffi XS® (5459 serisi) kombi altına takılan 3/4" bağlantılı kompakt bir filtredir: 800 µm filtre, neodimyum mıknatıs ve toplama haznesiyle tortuyu ayırır; şeffaf penceresinden temizlik gerekip gerekmediği görülür (en fazla 3 bar, 0–90 °C).

Ürünler:

• Caleffi DIRTMAG® Mıknatıslı Tortu Tutucu (5463 Serisi)

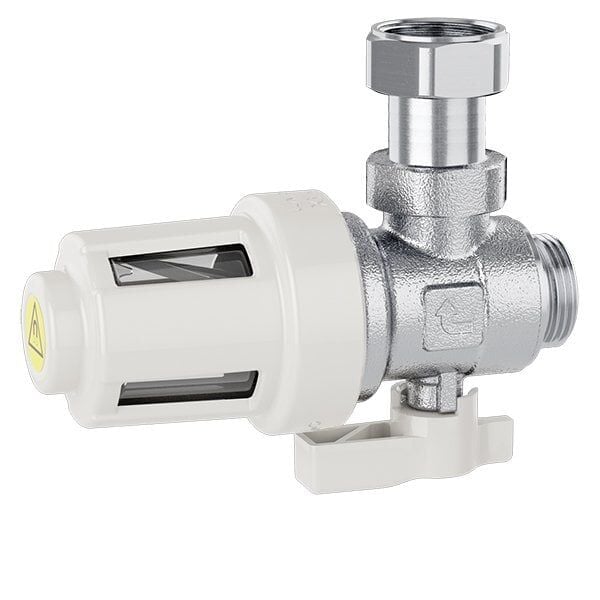

• Kombi Altı Manyetik Filtre - CALEFFİ XS® - 545900

Tüm ürünler: Hava ve Tortu Ayırıcı

Otomatik purjörler (MINICAL®, ROBOCAL) ve radyatör purjörleri

Tesisatta biriken havayı elle müdahale gerekmeden atar; böylece oksijen kaynaklı korozyon, radyatörlerde hava cebi ve pompada kavitasyon önlenir. MINICAL® (5020) ve otomatik kesme musluklu MINICAL® (5021), hava ayırıcıların, kolektörlerin ve kolonların üzerine, hava cebi oluşabilecek noktalara dikey olarak takılır; ROBOCAL (5026) dikey tahliyeli kompakt modeldir. 5080 serisi higroskopik purjör radyatöre takılır; selüloz diskli kartuşu (5081) radyatör boşaltılmadan değiştirilebilir, Caleffi en az 36 ayda bir değiştirilmesini önerir.

Ürünler:

• Caleffi Minical Otomatik Purjör
• Caleffi Robocal Otomatik Purjör

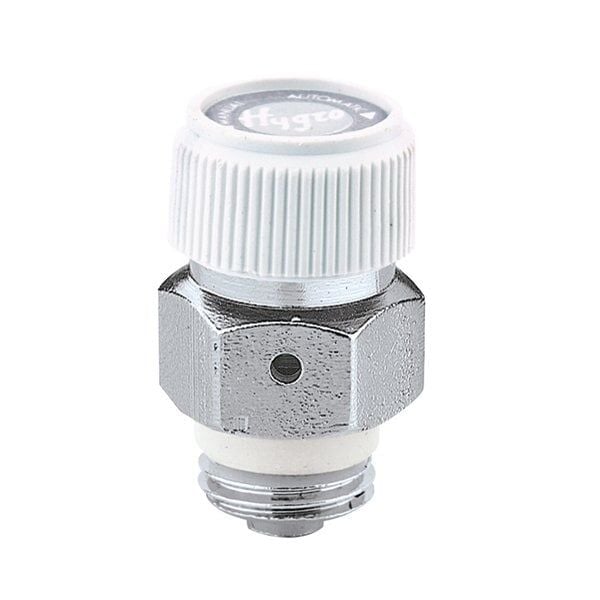

• CALEFFI 1/2'' Radyatörler İçin Otomatik Higroskopik Purjör

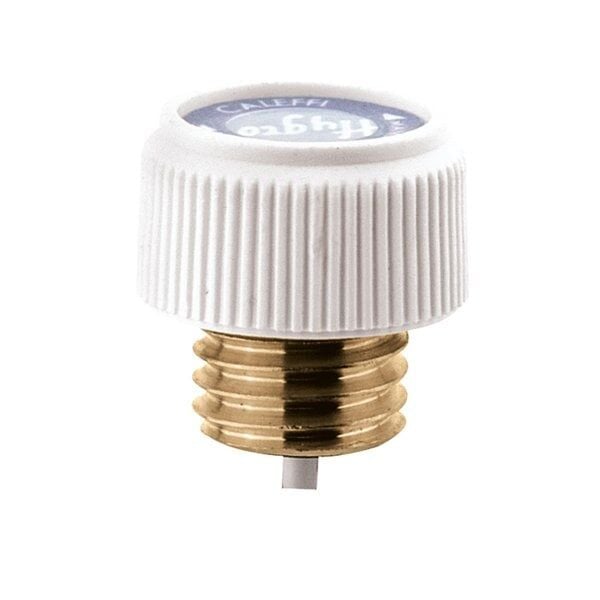

• 1/2'' Radyatörler İçin Yedek Kartuş- CALEFFI - 508100

Tüm ürünler: Otomatik Hava Tahliye Vanası

Otomatik doldurma üniteleri (553 ve 554 serisi)

Kapalı ısıtma sistemlerinin su besleme hattına takılır; basınç düşürücü, filtre, kesme vanası ve çekvalften oluşur. Sistem basıncı düştüğünde otomatik olarak su takviyesi yapar ve basıncı ayar değerinde tutar; ayar, sistem doldurulmadan önce yapılabilir. 553 serisi 1/2" bağlantılıdır (ayar 0,2–4 bar, fabrika ayarı 1,5 bar); yüksek debiler için 554 serisinin novus.tr’deki modeli 3/4" bağlantılıdır (ayar 1–6 bar).

Ürünler:

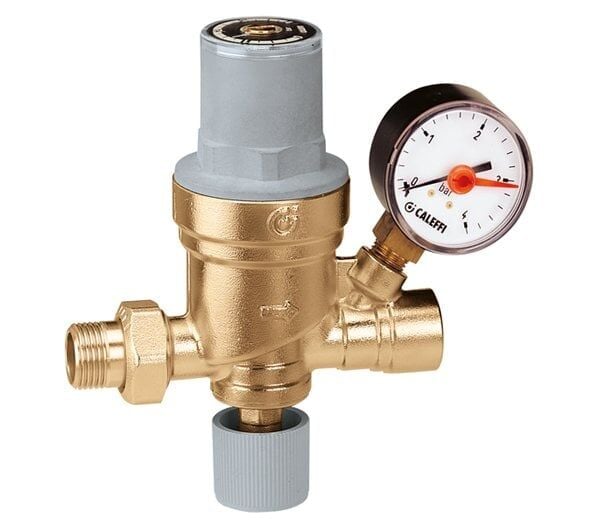

• 1/2 Otomatik Doldurma Ünitesi Manometreli (Basınç Saatli) - CALEFFİ - 553640

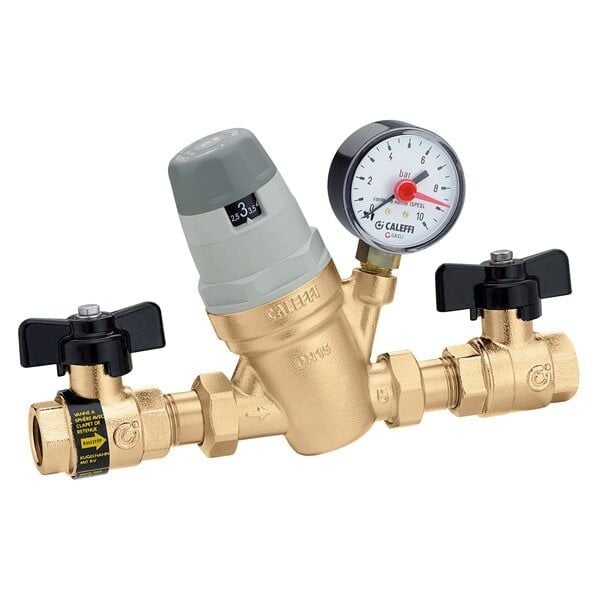

• 3/4 Otomatik Doldurma Ünitesi Manometreli (Basınç Saatli) CALEFFİ - 554150

Tüm ürünler: Otomatik Doldurma Vanaları

Termostatik karışım vanası (5202 serisi, yerden ısıtma)

Besleme koşulları değişse de karışım suyunu ayarlanan sıcaklıkta tutar. Caleffi 5202 serisini döşemeden (yerden) ısıtma sistemleri için sunar: ayar aralığı 20–43 °C, birincil devre giriş sıcaklığı en fazla 90 °C, 3/4" (520251) ve 1" (520261) erkek bağlantı; ayar değeri başlıkla sabitlenebilir.

Ürünler:

• Caleffi 5202 Serisi Termostatik Karışım Vanası 20–43 °C

Tüm ürünler: Termostatik Karışım Vanaları

Akış anahtarı (626 serisi)

Boruda akış olup olmadığını algılar ve bir elektrik kontağını açar ya da kapatır; pompa, brülör, kompresör gibi cihazları kumanda etmek veya alarm vermek için kullanılır. Isıtma sistemlerinde başlıca görevi, kazan devresinde dolaşım kesildiğinde brülörü durdurmaktır. 626600, 1" ile 8" arası borulara uyarlanabilir (en fazla 10 bar, −30–120 °C).

Örnek ürün:

• 1'' İle 8'' Borulara Uygun Akış Anahtarı - CALEFFİ - 626600

Hangi Caleffi Ürünü Nerede Kullanılır?

Sıkça Sorulan Sorular

DIRTMAG® mıknatıslı tortu ayırıcı ne işe yarar?

Kapalı ısıtma ve soğutma devresinde dolaşan çamuru ve demir içeren partikülleri sudan ayırıp alt haznesinde toplar. Caleffi’ye göre 5 µm’ye kadar partikül ayırabilir; mıknatıslar gövdenin dışındaki çıkarılabilir halkadadır. Halka çıkarılıp tahliye musluğu açıldığında biriken tortu, sistem çalışırken de boşaltılabilir. Tercihen kazana giden dönüş hattına, pompanın giriş tarafına takılır.

Emniyet ventili hangi basınçta seçilir?

Ayar (kalibrasyon) basıncı, korunan kazanın veya tesisatın izin verilen en yüksek çalışma basıncına göre seçilir. Caleffi 311 ve 312 serisi ventiller ayar değerinin en fazla %20 üzerinde tam açılır, basınç ayar değerinin %20 altına indiğinde kapanır. Ventilin boyutu ve tahliye kapasitesi, yürürlükteki mevzuata göre yetkin teknik personel tarafından belirlenmelidir. Isıtma sisteminde ventil kazanın üstüne ya da gidiş borusuna, kazandan en fazla 1 m uzağa takılır ve ventil ile kazan arasındaki bağlantı kesintisiz olmalıdır.

Otomatik purjörün başlığı açık mı, kapalı mı çalışır?

Tipine göre değişir: standart şamandıralı purjörde başlık açık (gevşek), higroskopik purjörde tam kapalı çalışır. MINICAL® purjörün normal modelinde üst başlık çalışma sırasında gevşetilir; higroskopik emniyet başlıklı modelde tamamen sıkılır. Radyatörler için 5080 serisi higroskopik purjör de başlık tam kapalıyken otomatik çalışır: kartuştaki selüloz diskler suyla temas edince hacmen %50 şişip vanayı kapatır, hava geldiğinde kuruyarak havayı dışarı bırakır. ROBOCAL’de ise kapak, tam kapalı konumdan bir tur açılıp bu konumda bırakıldığında hava otomatik olarak atılır.

Basınç düşürücü vananın ayarı nasıl yapılır?

Önce çıkış tarafındaki kesme vanası kapatılır, ardından vana ayar vidasından ya da ayar başlığından istenen basınca getirilir. Eğimli 533 serisinde başlığın altındaki kilit somunu 10 mm alyan anahtar veya düz tornavidayla saat yönünde çevrilerek basınç artırılır, ters yönde çevrilerek azaltılır; manometrede istenen değer görülene kadar devam edilir. 5350 serisinde üstteki ayar başlığının göstergesi sayesinde vana montajdan önce istenen basınca ayarlanabilir; çıkışta manometre bulunması şart değildir. Her iki serinin fabrika ayarı 3 bardır; ayardan sonra çıkış tarafındaki kesme vanası yavaşça açılır.

“H” kodlu basınç düşürücü ne zaman seçilir?

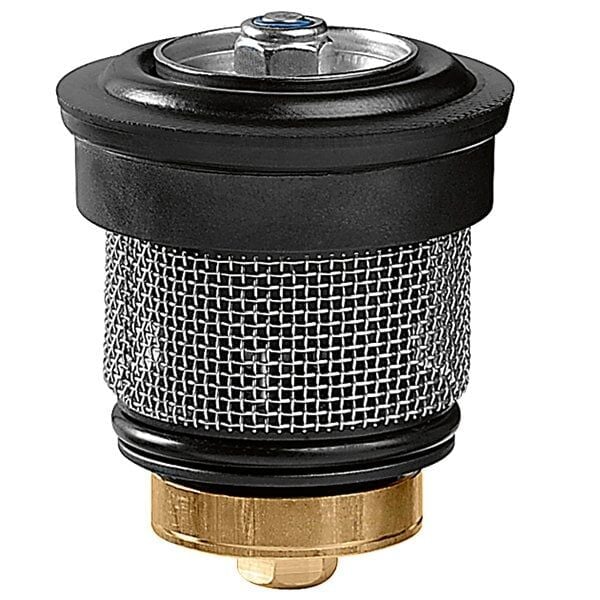

Vana 40 °C’nin üzerinde suyla çalışacaksa “H” kodlu model seçilir. Standart 5330, 5332 ve 5334 eğimli basınç düşürücüler en fazla 40 °C su için tasarlanmıştır; 533..H modelleri EN 1567’ye göre 80 °C’ye kadar giriş suyu sıcaklığında çalışmaya onaylıdır ve ayar aralıkları 1–5,5 bardır. Yedek kartuşları da ayrıdır: standart seri için 533000, H serisi için 533000H.
