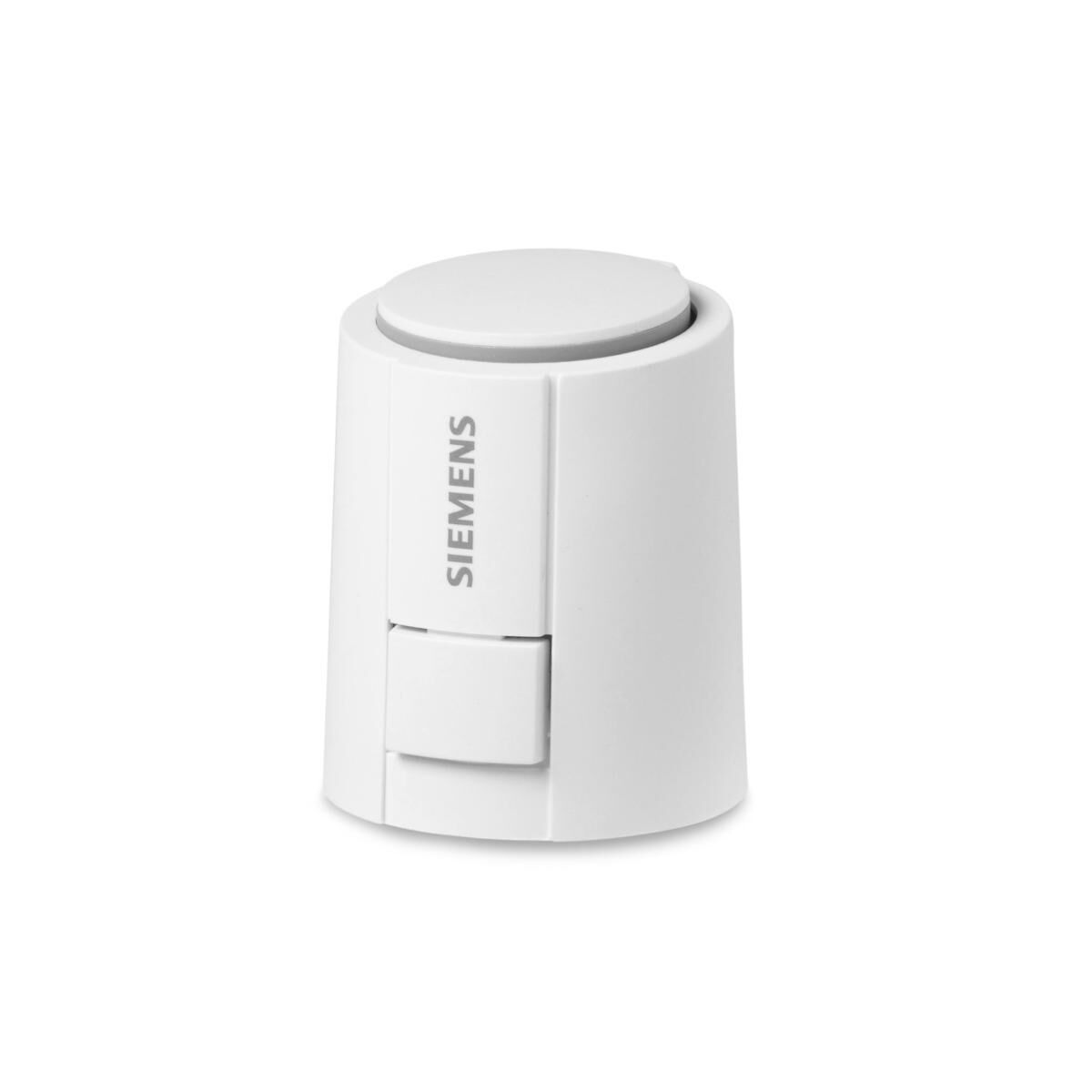

Siemens STA Termal (Termoelektrik) Vana Aktüatörü
Siemens STA Termal (Termoelektrik) Vana Aktüatörü
Siemens STA serisi; ısıtılan genleşme elemanıyla vana milini iten, sessiz çalışan termoelektrik aktüatörlerdir. Enerjisizken kapalı (NC) çalışır; 100–125 N itme kuvveti ve 4–6,5 mm strok ile zon vanaları, küçük kontrol vanaları ve basınçtan bağımsız vanalarda kullanılır.
STA321 modelleri AC 230 V açma-kapama (on/off) kontrol içindir; STA161.65L10 ise AC/DC 24 V besleme ve DC 0…10 V sinyalle oransal kontrol yapar. Vana bağlantısı ve uyumlu vana gövdeleri aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| STA321.40L10 | AC 230 V | On/Off | 100 N | 4,0 mm | 210 s | S55174-A218 |
| STA321.65L10 | AC 230 V | On/Off | 125 N | 6,5 mm | — | S55174-A200 |
| STA161.65L10 | AC/DC 24 V | DC 0…10 V | 125 N | 6,5 mm | 270 s | S55174-A214 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Kablo uzunluğu | 1 m |
Uyumlu ürünler
- Siemens VVI46 İç Dişli 2 Yollu Zon Vanası PN16 — VVI46.15/2, VVI46.20/2, VVI46.25/2
- Siemens VD1…CLC 2 Yollu Küçük Kontrol Vanası PN10 — VD115CLC, VD120CLC, VD125CLC
- Siemens VXI46 İç Dişli 3 Yollu Zon Vanası PN16 — VXI46.15/2, VXI46.20/2, VXI46.25/2
- Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 — VPI46.15L0.6Q, VPI46.20F1.4, VPI46.25F1.8, VPI46.32F4
- Siemens VPP46 Dış Dişli Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası PN25 — VPP46.15F1.4, VPP46.15F1.4Q, VPP46.15L0.4, VPP46.15L0.6, VPP46.15L0.6Q, VPP46.20F1.4, VPP46.20F1.8, VPP46.25F1.8, VPP46.25F3.6, VPP46.32F4
- Siemens VQP46 Dış Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25 — VQP46.15F1.3, VQP46.15F1.3Q, VQP46.15L0.5, VQP46.15L0.5Q, VQP46.20F1.5, VQP46.20F1.5Q, VQP46.25F1.8
- Siemens VQI46 İç Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25 — VQI46.15F1.3, VQI46.15F1.3Q, VQI46.20F1.5Q, VQI46.25F1.8
- Siemens RDD Serisi Dijital Oda Termostatı (RDD310/MM, RDD50.1, RDD100.1RF) — RDD100.1RF, RDD310/MM
- Siemens RDH100 Elektronik Oda Termostatı (Kablolu / Kablosuz Set) — RDH100, RDH100RF/SET
- Siemens RDE Serisi Programlanabilir Dijital Oda Termostatı — RDE100.1, RDE50.1RF/SET
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V14155596 — Teknik föy (İngilizce)
- A6V10322829 — Teknik föy (İngilizce)
- A6V14084638 — Teknik föy (Almanca)
- A6V14029265 — Teknik föy (İngilizce)
- A6V14084672 — Teknik föy (Almanca)
- A6V13791111 — Teknik föy (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
