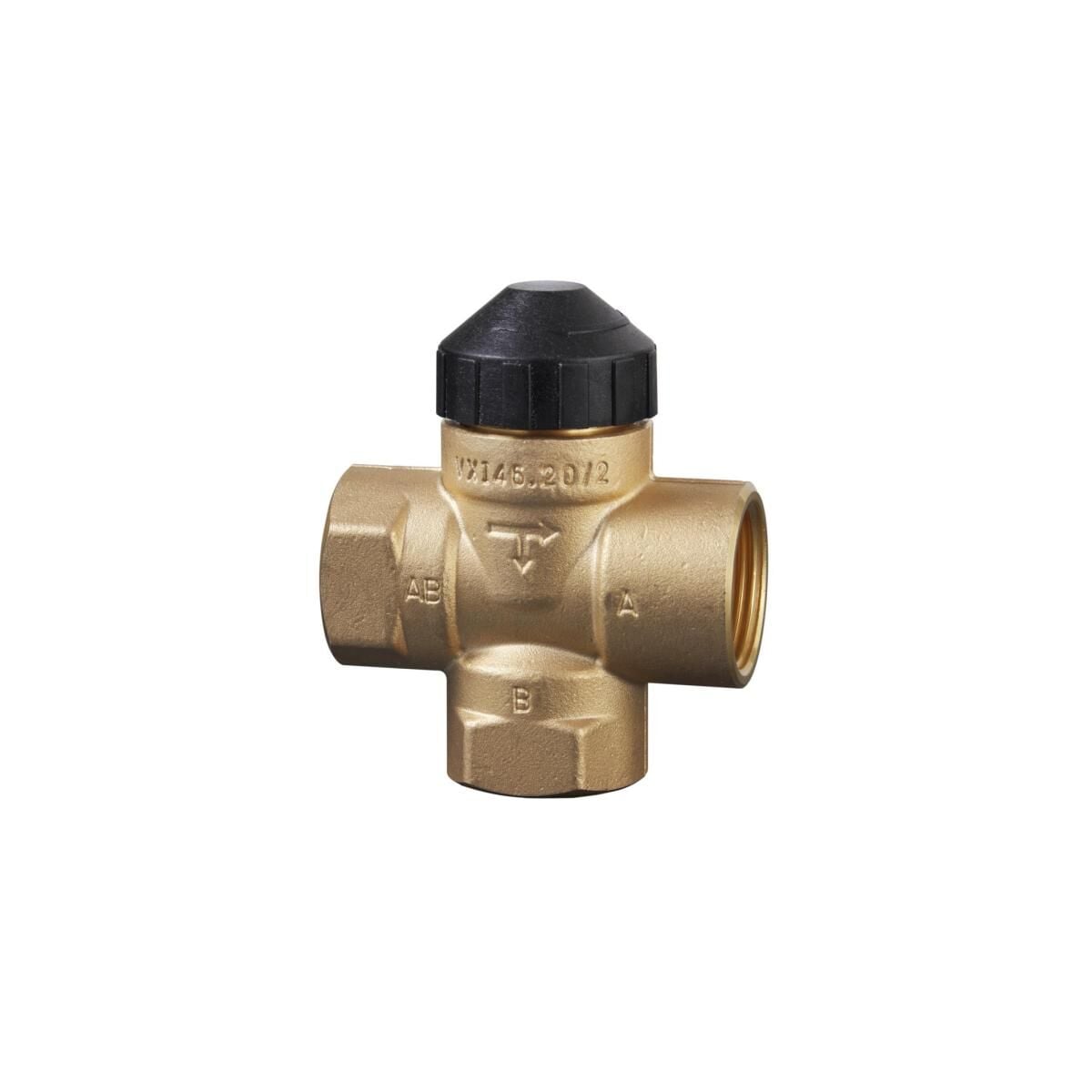

Siemens VXI46 İç Dişli 3 Yollu Zon Vanası PN16
Siemens VXI46 İç Dişli 3 Yollu Zon Vanası PN16
Siemens VXI46 serisi, iç dişli bağlantılı 3 yollu zon vanasıdır. DN15–DN25 çaplarında ve 2,15–5 m³/h kvs değerleriyle fancoil, radyatör grubu, yerden ısıtma zonu ve küçük klima santrali devrelerinde karıştırma ya da ayırma (by-pass) kontrolü için kullanılır. Gövde malzemesi pirinç. Akışkan sıcaklığı 1…110 °C aralığındadır.
Vana gövdesi tek başına çalışmaz: üzerine bir aktüatör takılır, aktüatörü de oda termostatı ya da bina otomasyon sistemi kumanda eder. Aşağıdaki listede Siemens eşleşme verisine göre bu seriyle doğrulanmış aktüatörler yer alır.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VXI46.15/2 | DN15 | 2,15 m³/h | PN16 | Rp ½" | 2,5 mm | S55249-V109 |
| VXI46.20/2 | DN20 | 3,5 m³/h | PN16 | Rp ¾" | — | S55249-V110 |
| VXI46.25/2 | DN25 | 5 m³/h | PN16 | — | — | S55249-V111 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 3 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.65L10
- Siemens SUA21/3 Elektromotorik Zon Vanası Motoru 230 V — SUA21/3
- Siemens GDB / GLB Küresel Vana Döner Aktüatörü 5–10 Nm — GDB341.9E
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10432003 — Teknik föy (İngilizce)
- A6V10432011 — Teknik föy (Almanca)
- A6V10425171 — Teknik föy (İngilizce)
- A6V10432013 — Teknik föy (İngilizce)
- A6V16098211 — Çevresel ürün beyanı (EPD) (İngilizce)
