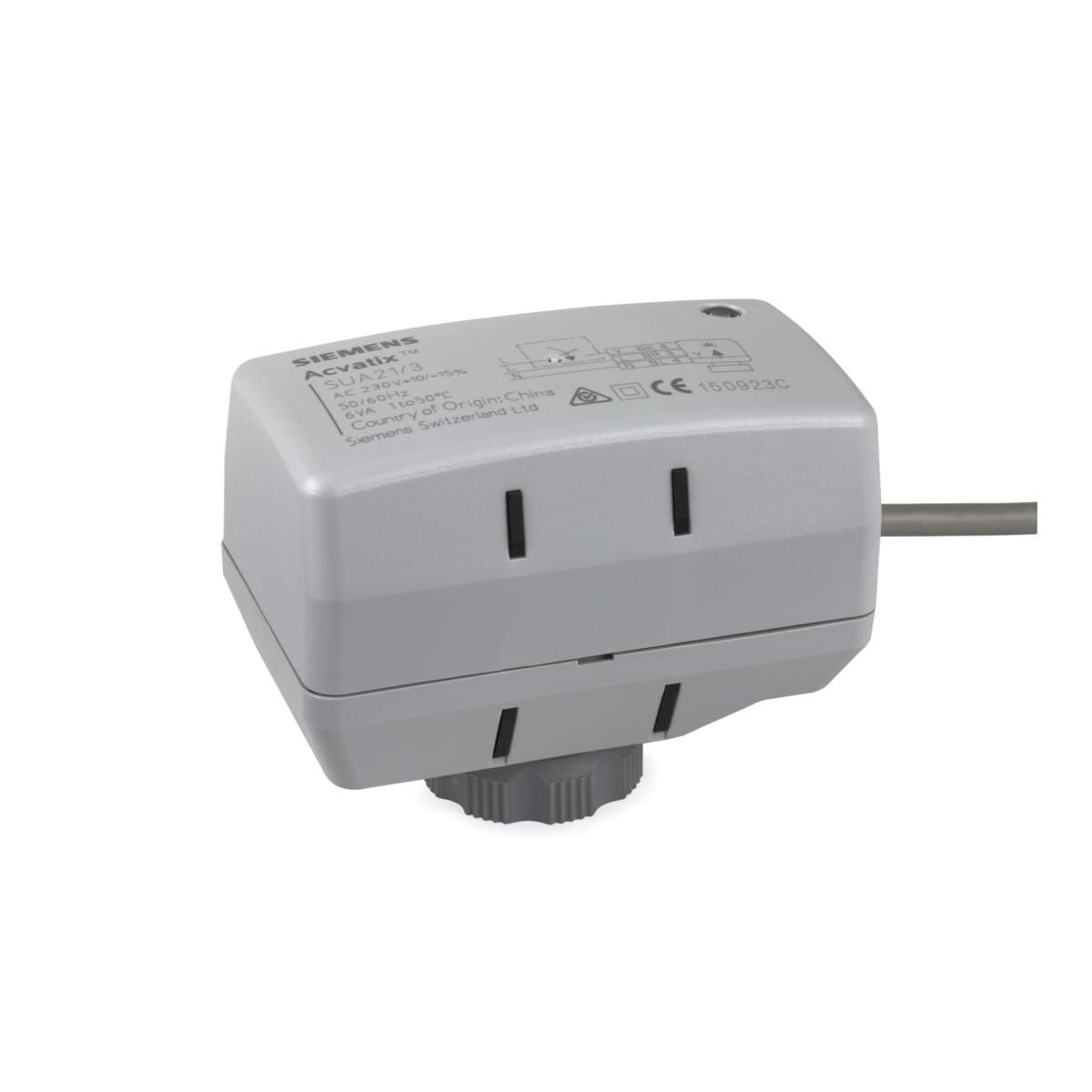

Siemens SUA21/3 Elektromotorik Zon Vanası Motoru 230 V
Siemens SUA21/3 Elektromotorik Zon Vanası Motoru 230 V
Siemens SUA21/3; AC 230 V beslemeli, 2 konumlu (spst) kontrollü elektromotorik vana aktüatörüdür. 170 N itme kuvveti ve 2,5 mm strok ile zon vanaları ve küçük kontrol vanalarını sürer. Çalışma süresi 10 s (50 Hz).
Aktüatör vana gövdesine doğrudan takılır; Siemens eşleşme verisine göre doğrulanmış vana serileri aşağıda listelenmiştir.
Sipariş bilgisi
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SUA21/3 | AC 230 V | 2 konumlu (SPST) | 170 N | 2,5 mm | 10 s (50 Hz) | S55176-A104 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Besleme gerilimi | AC 230 V |
| Kontrol tipi | 2 konumlu (SPST) |
| Koruma sınıfı (IP) | IP40 |
| Yay geri dönüş | Yok |
| Strok | 2,5 mm |
| İtme kuvveti | 170 N |
| Çalışma süresi | 10 s (50 Hz) |
| Kablo uzunluğu | 0,8 m |
| Ortam sıcaklığı | 1…50 °C |
Uyumlu ürünler
- Siemens VVI46 İç Dişli 2 Yollu Zon Vanası PN16 — VVI46.15/2, VVI46.20/2, VVI46.25/2
- Siemens VXI46 İç Dişli 3 Yollu Zon Vanası PN16 — VXI46.15/2, VXI46.20/2, VXI46.25/2
- Siemens VPP46 Dış Dişli Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası PN25 — VPP46.15L0.6, VPP46.15L0.6Q
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10446174 — Teknik föy (İngilizce)
- A6V10732742 — Teknik föy (Almanca)
- A6V10774986 — Teknik föy (İngilizce)
- A6V10854563 — Teknik föy (İngilizce)
- A6V10732746 — Teknik föy (İngilizce)
- A6V12563366 — Çevresel ürün beyanı (EPD) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
