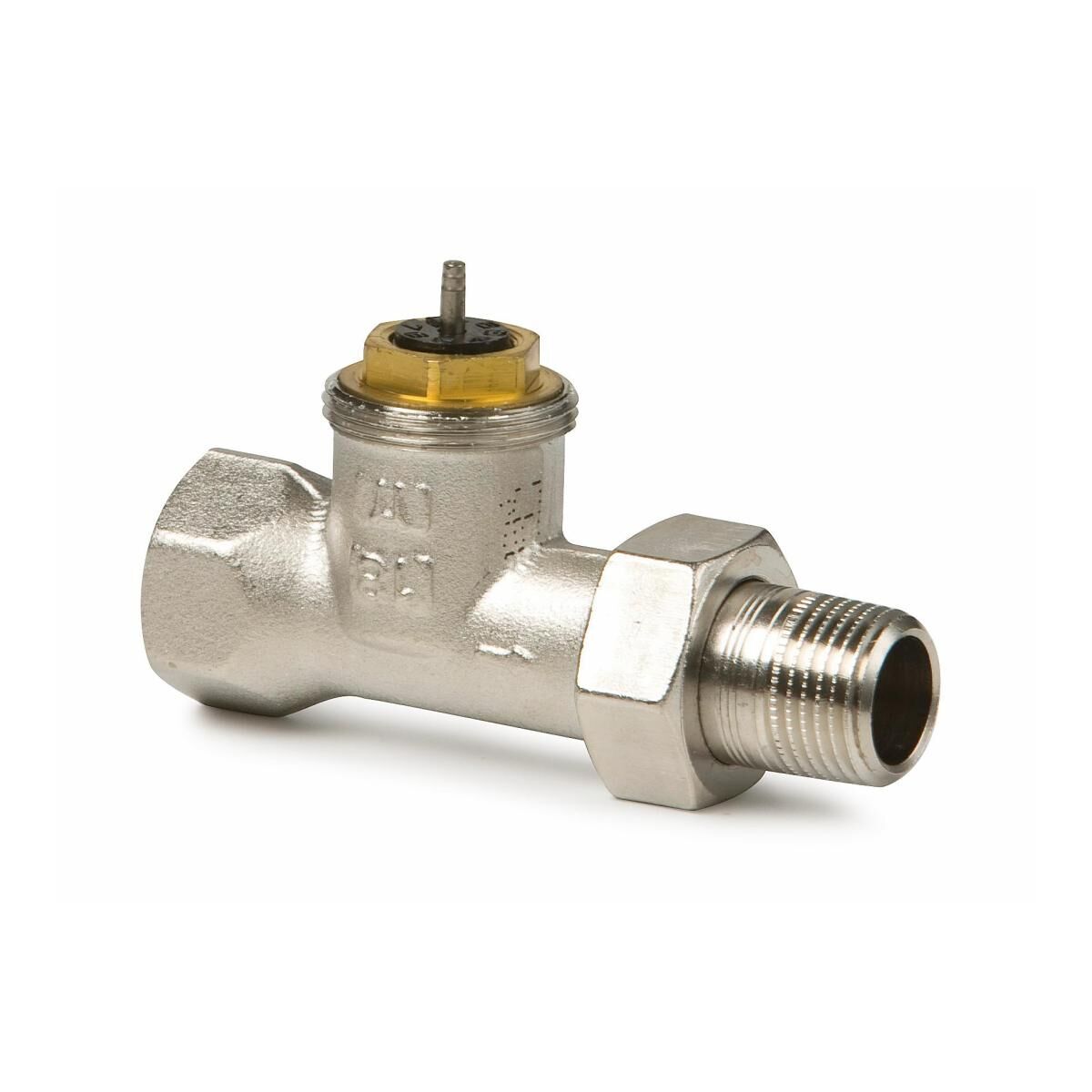

Siemens VD1…CLC 2 Yollu Küçük Kontrol Vanası PN10
Siemens VD1…CLC 2 Yollu Küçük Kontrol Vanası PN10
Siemens VD1…CLC serisi, PN10 basınç sınıfında, nikel kaplı gövdeli 2 yollu küçük kontrol vanalarıdır. DN15–DN25 çaplarında sunulur; VD115CLC'de kv değeri 0,25–1,9 m³/h arasında ayarlanabilir, VD120CLC ve VD125CLC kvs 2,6 m³/h değerindedir. 2,5 mm strok sayesinde kompakt termal ve elektromotorik aktüatörlerle çalışır. Akışkan sıcaklığı 1…110 °C aralığındadır.
Vana gövdesi tek başına çalışmaz: üzerine bir aktüatör takılır, aktüatörü de oda termostatı ya da bina otomasyon sistemi kumanda eder. Aşağıdaki listede Siemens eşleşme verisine göre bu seriyle doğrulanmış aktüatörler yer alır.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VD115CLC | DN15 | 1,9 m³/h | PN10 | Rp/R ½" | 2,5 mm | BPZ:VD115CLC |
| VD120CLC | DN20 | 2,6 m³/h | PN10 | Rp/R ¾" | 2,5 mm | BPZ:VD120CLC |
| VD125CLC | DN25 | 2,6 m³/h | PN10 | Rp/R 1" | 2,5 mm | BPZ:VD125CLC |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Akışkan sıcaklığı | 1…110 °C |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA321.40L10, STA321.65L10
- Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V — SSA161.05, SSA161.05HF
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10430698 — Teknik föy (İngilizce)
- A6V13462126 — Teknik föy (İngilizce)
