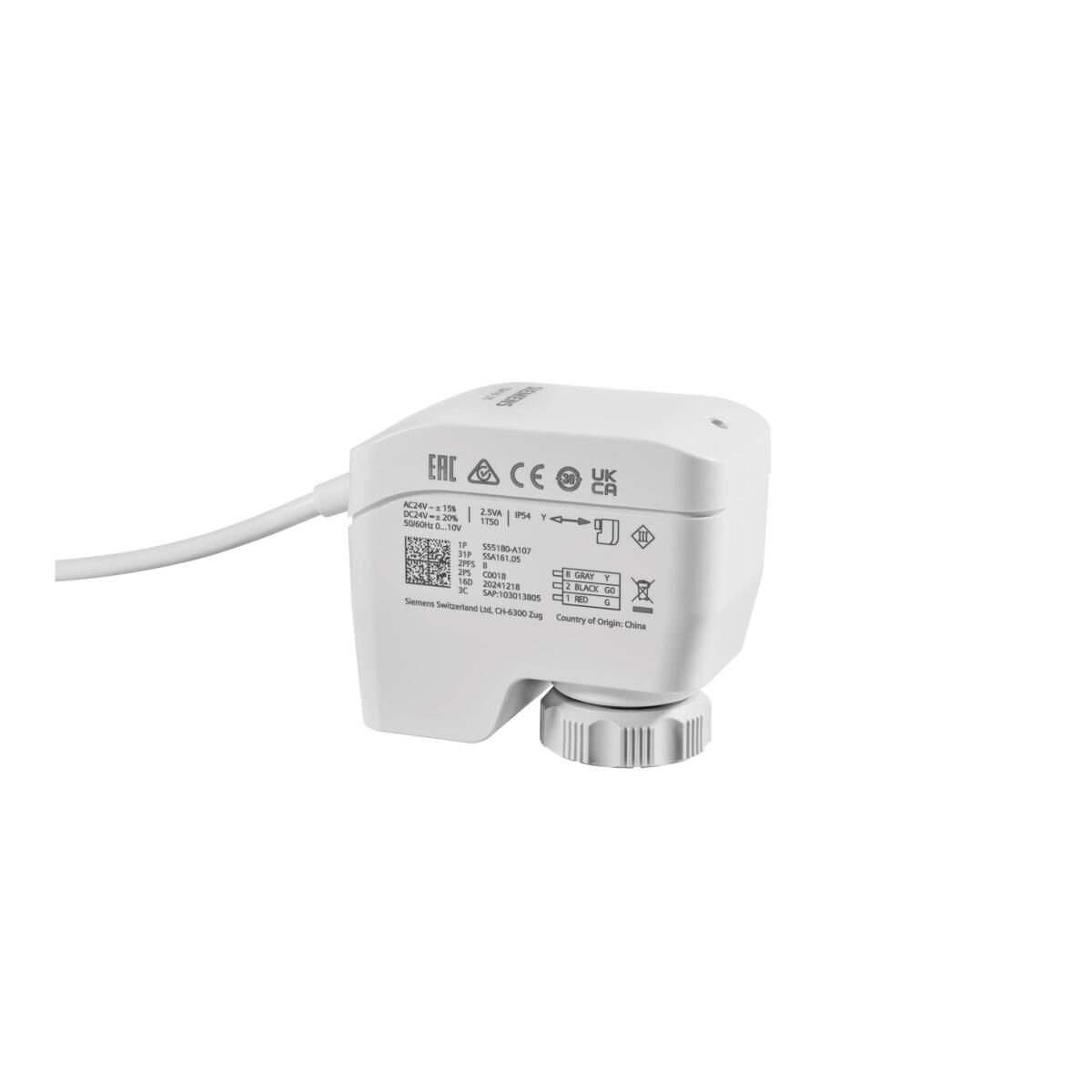

Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V
Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V
Siemens SSA serisi; AC/DC 24 V beslemeli, DC 0…10 V sinyalle oransal çalışan elektromotorik aktüatörlerdir. 100 N itme kuvveti ve 6,5 mm strok ile zon vanaları ve basınçtan bağımsız vanalarda hassas konumlandırma sağlar.
Aktüatör vana gövdesine doğrudan takılır; Siemens eşleşme verisine göre doğrulanmış vana serileri aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SSA161.05 | AC/DC 24 V | DC 0…10 V | 100 N | 6,5 mm | 25 s | S55180-A107 |
| SSA161.05HF | AC/DC 24 V | DC 0…10 V | 100 N | 6,5 mm | 25 s | S55180-A108 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Kablo uzunluğu | 1,5 m |
| Ortam sıcaklığı | 1…50 °C |
| Akışkan sıcaklığı | 1…110 °C |
Uyumlu ürünler
- Siemens VD1…CLC 2 Yollu Küçük Kontrol Vanası PN10 — VD115CLC, VD120CLC, VD125CLC
- Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 — VPI46.15L0.6Q, VPI46.20F1.4, VPI46.25F1.8, VPI46.32F4
- Siemens VPP46 Dış Dişli Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası PN25 — VPP46.15F1.4, VPP46.15F1.4Q, VPP46.15L0.4, VPP46.15L0.6, VPP46.15L0.6Q, VPP46.20F1.4, VPP46.20F1.8, VPP46.25F1.8, VPP46.25F3.6, VPP46.32F4
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V11858276 — Teknik föy (İngilizce)
- A6V10322829 — Teknik föy (İngilizce)
- A6V11858272 — Teknik föy (Almanca)
- A6V11858278 — Teknik föy (İngilizce)
- A6V12038772 — AB uygunluk beyanı (İngilizce)
- A6V101008381 — Test raporu (EN 10204) (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
