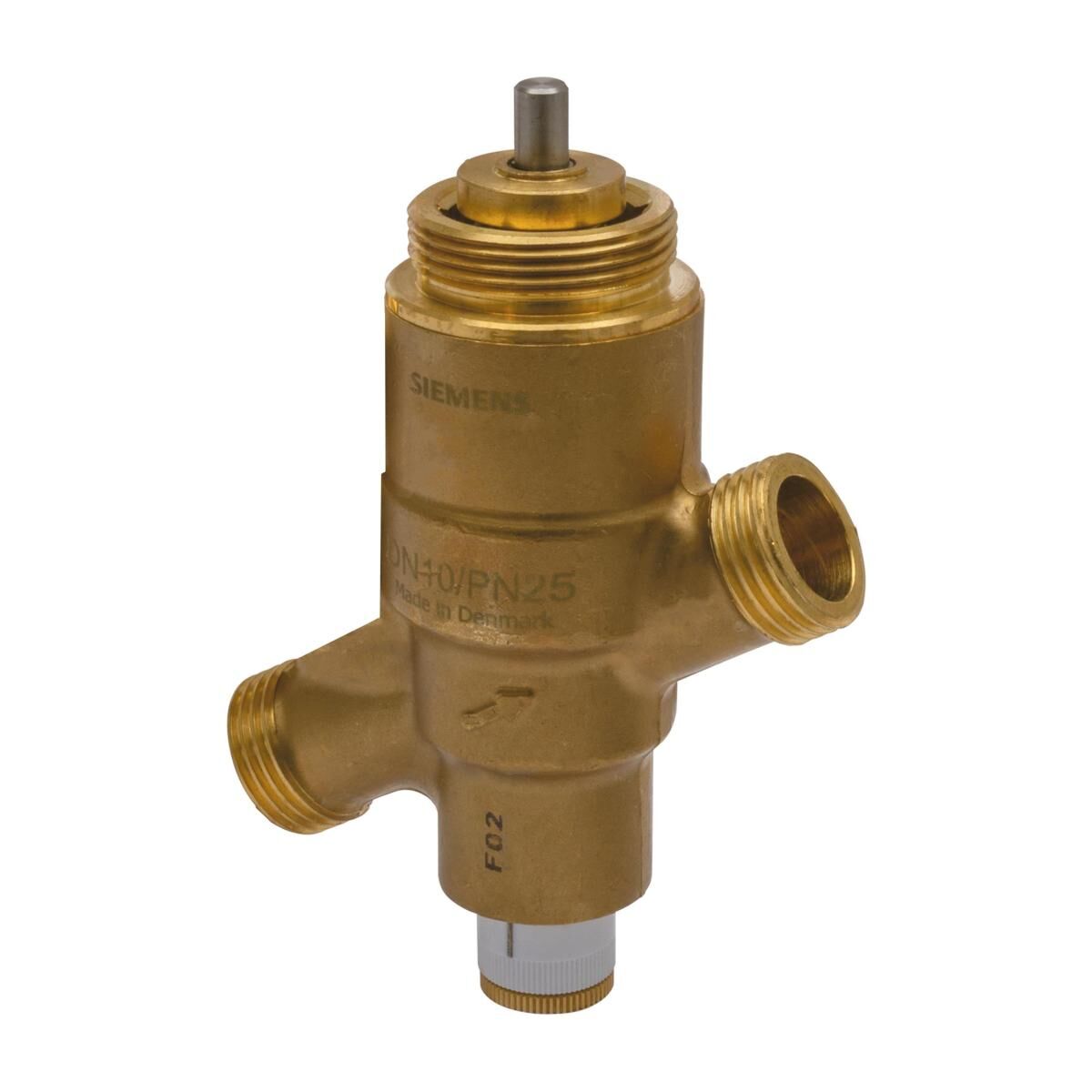

Siemens VQP46 Dış Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25
Siemens VQP46 Dış Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25
Siemens VQP46 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve açma-kapama (on/off) vanası tek gövdede birleşir. DN15–DN25 çaplarında sunulur; dış dişli bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…90 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VQP46.25F1.8); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VQP46.15L0.5 | DN15 | 520 l/h | PN25 | G ¾" | 4 mm | S55264-V138 |
| VQP46.15L0.5Q | DN15 | 520 l/h | PN25 | G ¾" | 4 mm | S55264-V137 |
| VQP46.15F1.3 | DN15 | 300…1300 l/h | PN25 | G ¾" | — | S55264-V142 |
| VQP46.15F1.3Q | DN15 | 1300 l/h | PN25 | G ¾" | 4 mm | S55264-V141 |
| VQP46.20F1.5 | DN20 | 1500 l/h | — | G 1" | — | S55264-V146 |
| VQP46.20F1.5Q | DN20 | 1500 l/h | PN25 | G 1" | 4 mm | S55264-V145 |
| VQP46.25F1.8 | DN25 | 1800 l/h | PN25 | G 1¼" | 4 mm | S55264-V150 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Dış dişli |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.65L10
- Siemens SUE21P Elektromotorik Vana Aktüatörü 100 N, 230 V — SUE21P
- Siemens RAB11 / RAB31 Mekanik Fancoil Termostatı — RAB11
- Siemens RDF510 / RDF530 Sıva Altı Fancoil Termostatı — RDF530
- Siemens ALG Vana Bağlantı Rakoru Setleri (DN20–DN40) — ALG202
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V11877580 — Teknik föy (İngilizce)
- A6V11878322 — Teknik föy (Almanca)
- A6V11893432 — Teknik föy (İngilizce)
- A6V14451271 — Test raporu (EN 10204) (İngilizce)
- A6V15489263 — Çevresel ürün beyanı (EPD) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
