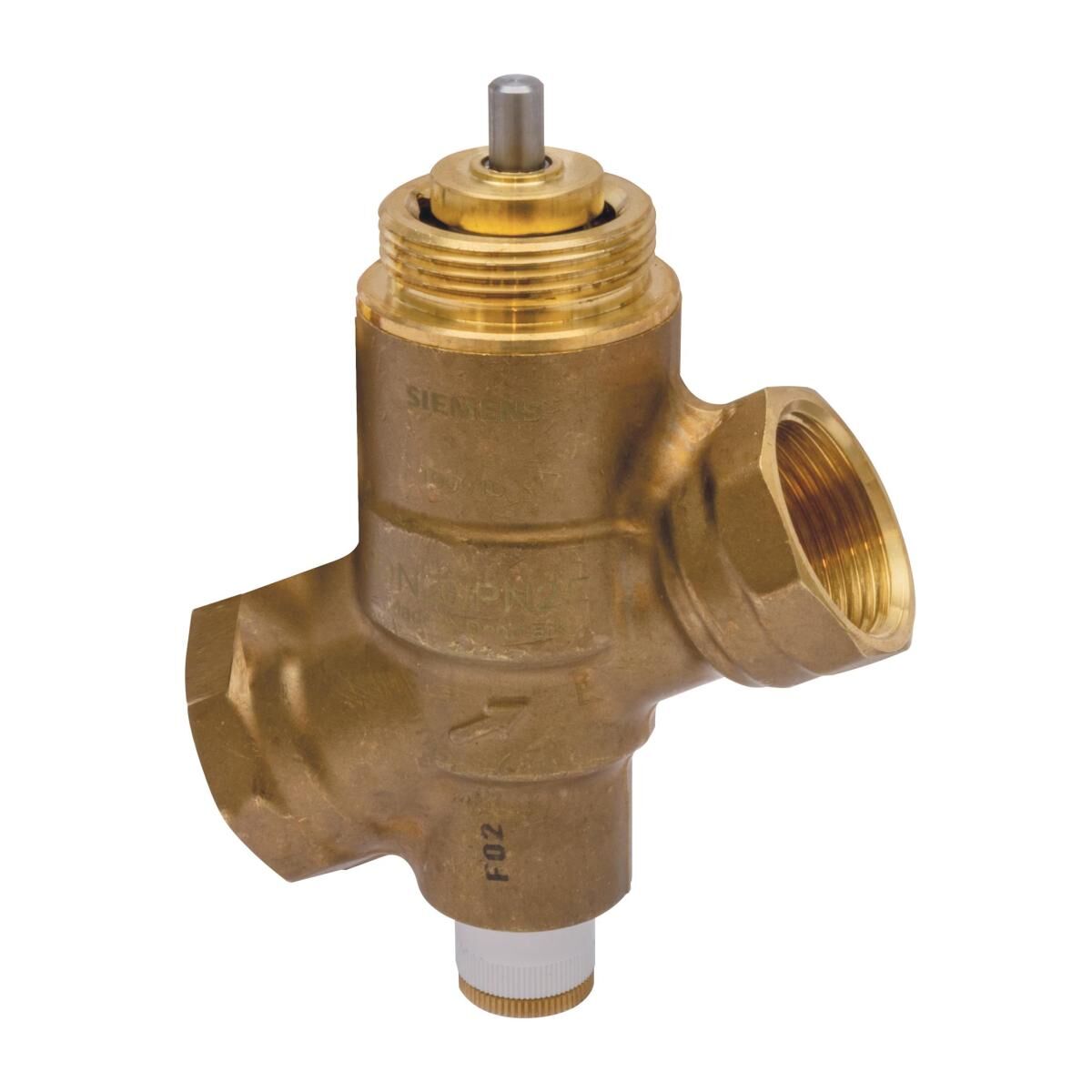

Siemens VQI46 İç Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25
Siemens VQI46 İç Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PN25
Siemens VQI46 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve açma-kapama (on/off) vanası tek gövdede birleşir. DN15–DN25 çaplarında sunulur; iç dişli bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…90 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VQI46.25F1.8); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VQI46.15F1.3 | DN15 | 1300 l/h | PN25 | Rp ½" | 4 mm | S55264-V140 |
| VQI46.15F1.3Q | DN15 | 1300 l/h | PN25 | Rp ½" | 4 mm | S55264-V139 |
| VQI46.20F1.5Q | DN20 | 1500 l/h | PN25 | Rp ¾" | 4 mm | S55264-V143 |
| VQI46.25F1.8 | DN25 | 1800 l/h | PN25 | G 1¼" | 4 mm | S55264-V148 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Ortam sıcaklığı | 1…50 °C |
| Akışkan sıcaklığı | 1…90 °C |
| Akışkan tipi | Sıcak su |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.65L10
- Siemens SUE21P Elektromotorik Vana Aktüatörü 100 N, 230 V — SUE21P
- Siemens ALG Vana Bağlantı Rakoru Setleri (DN20–DN40) — ALG202
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V11877580 — Teknik föy (İngilizce)
- A6V11878322 — Teknik föy (Almanca)
- A6V11893435 — Teknik föy (İngilizce)
- A6V14451271 — Test raporu (EN 10204) (İngilizce)
- A6V15489263 — Çevresel ürün beyanı (EPD) (İngilizce)
