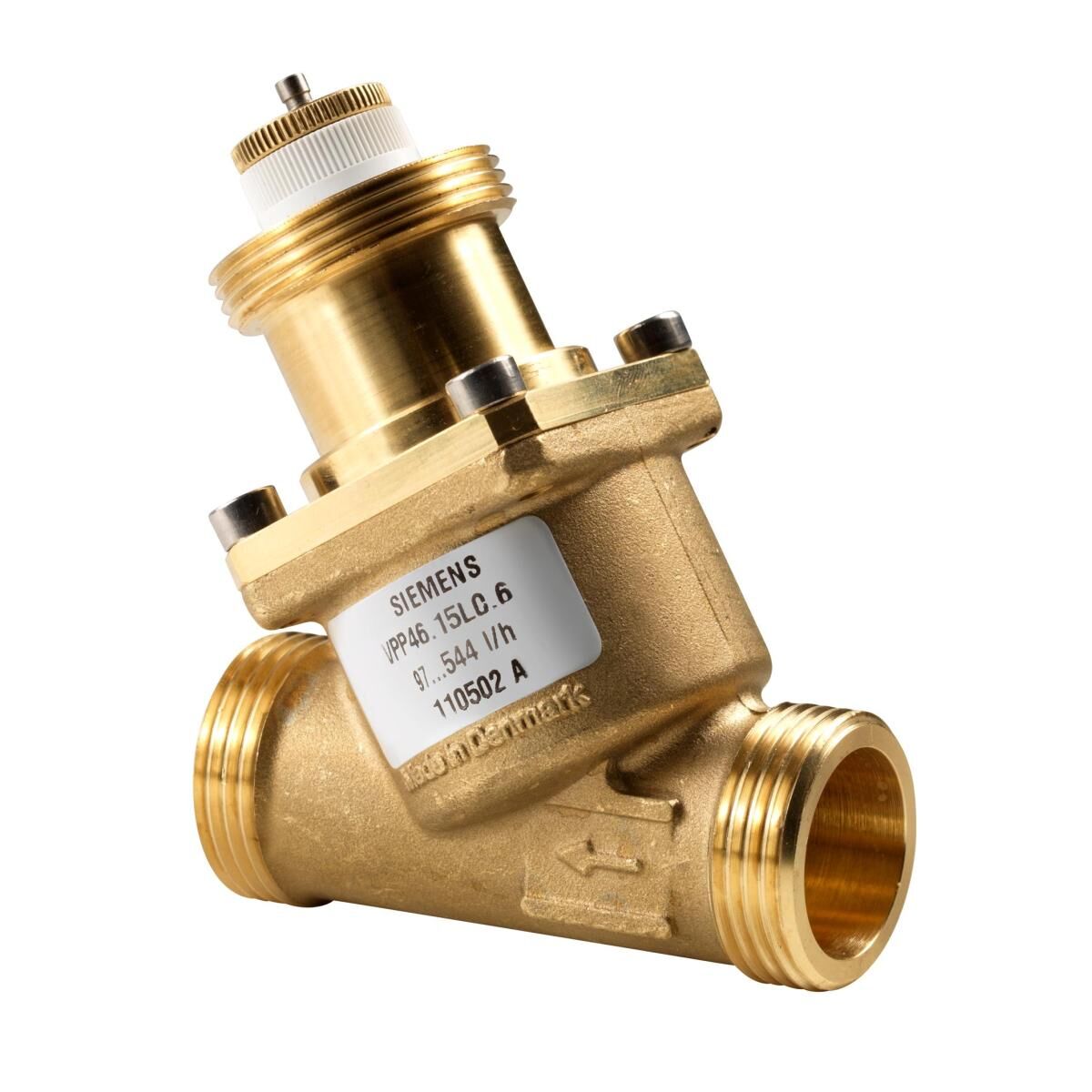

Siemens VPP46 Dış Dişli Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası PN25 VPP46.20F1.4 · DN20 · 1330 l/h
Siemens VPP46 Dış Dişli Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası PN25
Siemens VPP46 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve kontrol vanası tek gövdede birleşir. DN15–DN32 çaplarında sunulur; dış dişli bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…120 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VPP46.32F4); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VPP46.15L0.4 | DN15 | 370 l/h | PN25 | G ¾" | 5 mm | S55264-V199 |
| VPP46.15L0.6 | DN15 | 575 l/h | PN25 | G ¾" | 2,5 mm | S55264-V103 |
| VPP46.15L0.6Q | DN15 | 575 l/h | PN25 | G ¾" | 2,5 mm | S55264-V107 |
| VPP46.15F1.4 | DN15 | 1330 l/h | PN25 | G ¾" | 5 mm | S55264-V200 |
| VPP46.15F1.4Q | DN15 | 1330 l/h | PN25 | G ¾" | 5 mm | S55264-V190 |
| VPP46.20F1.4 | DN20 | 1330 l/h | PN25 | G 1" | 5 mm | S55264-V104 |
| VPP46.20F1.8 | DN20 | 1800 l/h | PN25 | G 1" | — | S55264-V202 |
| VPP46.25F1.8 | DN25 | 1800 l/h | PN25 | G 1¼" | 5,5 mm | S55264-V121 |
| VPP46.25F3.6 | DN25 | 3609 l/h | PN25 | G 1¼" | 5,5 mm | S55264-V203 |
| VPP46.32F4 | DN32 | 4001 l/h | PN25 | G 1½" | 5,5 mm | S55264-V122 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | Dış dişli |
| Gövde malzemesi | Pirinç DZR |
| Ortam sıcaklığı | 1…50 °C |
| Akışkan sıcaklığı | 1…120 °C |
| Akışkan tipi | Glikollü su |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.40L10, STA321.65L10
- Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V — SSA161.05, SSA161.05HF
- Siemens SUA21/3 Elektromotorik Zon Vanası Motoru 230 V — SUA21/3
- Siemens SUE21P Elektromotorik Vana Aktüatörü 100 N, 230 V — SUE21P
- Siemens ALG Vana Bağlantı Rakoru Setleri (DN20–DN40) — ALG202
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10343683 — Teknik föy (İngilizce)
- A6V10341868 — Teknik föy (Almanca)
- A6V10552164 — Teknik föy (İngilizce)
- A6V16025354 — Teknik föy (İngilizce)
- A6V11204675 — Test raporu (EN 10204) (İngilizce)
- A6V15489263 — Çevresel ürün beyanı (EPD) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
