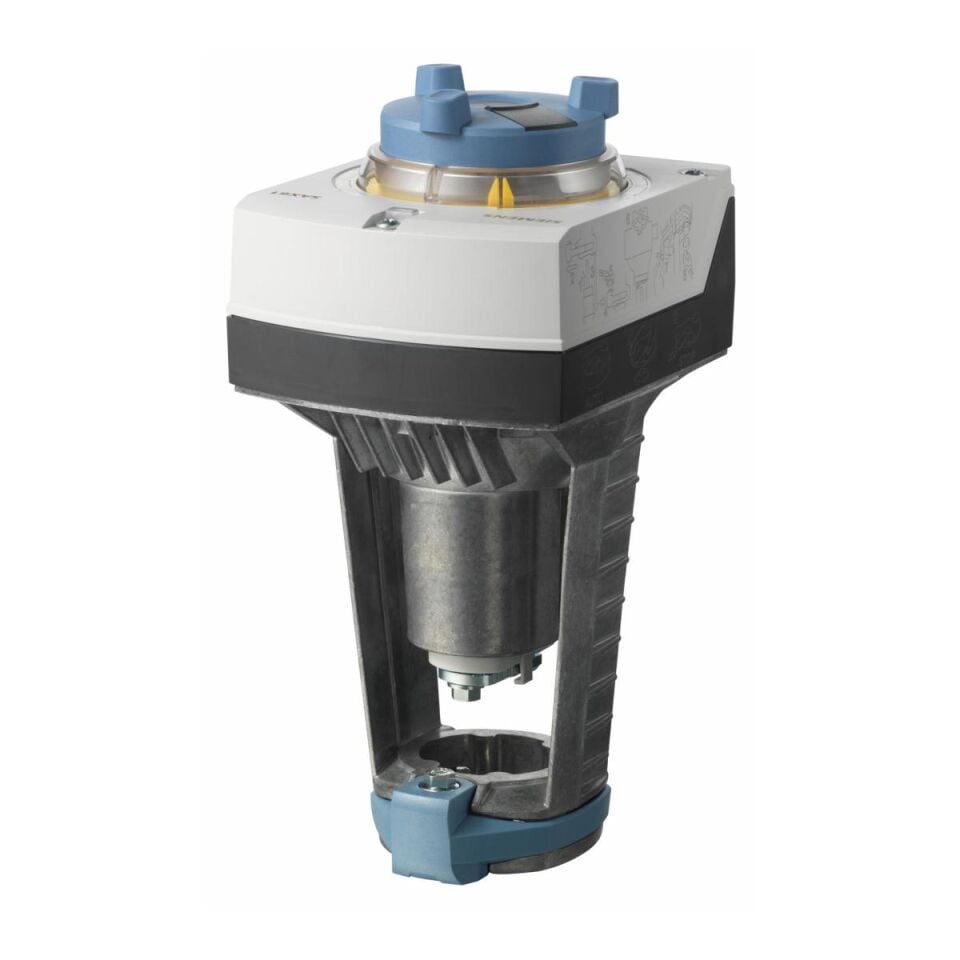

Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm
Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm
Siemens SAV serisi; vana milini doğrusal hareketle konumlandıran elektromotorik aktüatörlerdir. 1.100–1.600 N itme kuvveti ve 20 mm–40 mm strok ile oturmalı kontrol vanalarını ve basınçtan bağımsız vanaları sürer.
Serideki modeller besleme gerilimi (AC 230 V ya da AC/DC 24 V) ve kontrol sinyaliyle (3 konumlu ya da DC 0…10 V / 4…20 mA oransal) ayrılır; model tablosunda her modelin değerleri ayrı verilmiştir. Uyumlu vana serileri aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SAV31.00 | AC 230 V | 3 konumlu | 1600 N | 40 mm | — | S55150-A112 |
| SAV31P00 | AC 230 V | 3 konumlu | 1100 N | 40 mm | 120 s | S55150-A121 |
| SAV61.00 | AC/DC 24 V | DC 0…10 V / DC 4…20 mA | 1600 N | 20 / 40 mm | 120 s | S55150-A110 |
| SAV61P00 | AC/DC 24 V | DC 0…10 V / DC 4…20 mA | 1100 N | 40 mm | 120 s | S55150-A119 |
| SAV81P00 | AC/DC 24 V | 3 konumlu | 1100 N | 40 mm | 120 s | S55150-A120 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
Uyumlu ürünler
- Siemens VVF42 Flanşlı 2 Yollu Kontrol Vanası PN16 — VVF42.100-160, VVF42.125-250, VVF42.150-400, VVF42.50-40, VVF42.65-63, VVF42.80-100
- Siemens VVF53.40-20 Flanşlı 2 Yollu Kontrol Vanası DN40 — VVF53.40-20
- Siemens VXF42 Flanşlı 3 Yollu Kontrol Vanası PN16 — VXF42.100-125, VXF42.100-160, VXF42.125-250, VXF42.150-400, VXF42.50-40, VXF42.65-63, VXF42.80-100
- Siemens VXF32 Flanşlı 3 Yollu Kontrol Vanası PN10 — VXF32.100-160, VXF32.125-250, VXF32.150-400, VXF32.50-40, VXF32.80-100
- Siemens VXF53.150-400 Flanşlı 3 Yollu Kontrol Vanası DN150 PN25 — VXF53.150-400
- Siemens VPF44 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN16 — VPF44.100F70, VPF44.100F90, VPF44.125F135, VPF44.150F200
- Siemens VPF54 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 — VPF54.100F70
- Siemens VPF43 Flanşlı Basınçtan Bağımsız Kontrol Vanası DN200 (PICV) — VPF43.200F210, VPF43.200F280
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10447175 — Teknik föy (İngilizce)
- A6V10462640 — Teknik föy (İngilizce)
- A6V10450173 — Teknik föy (İngilizce)
- A6V10450773 — Teknik föy (İngilizce)
- A6V12050595 — Teknik föy (Almanca)
- A6V10455624 — AB uygunluk beyanı (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
