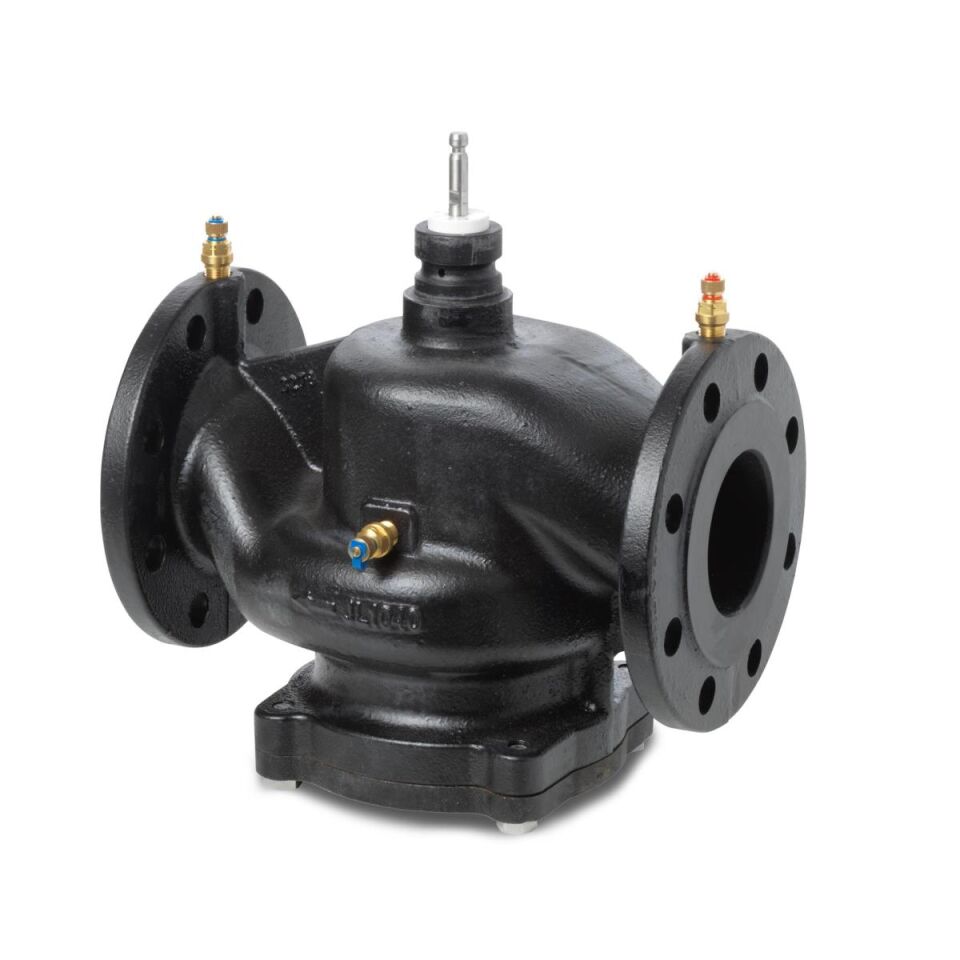

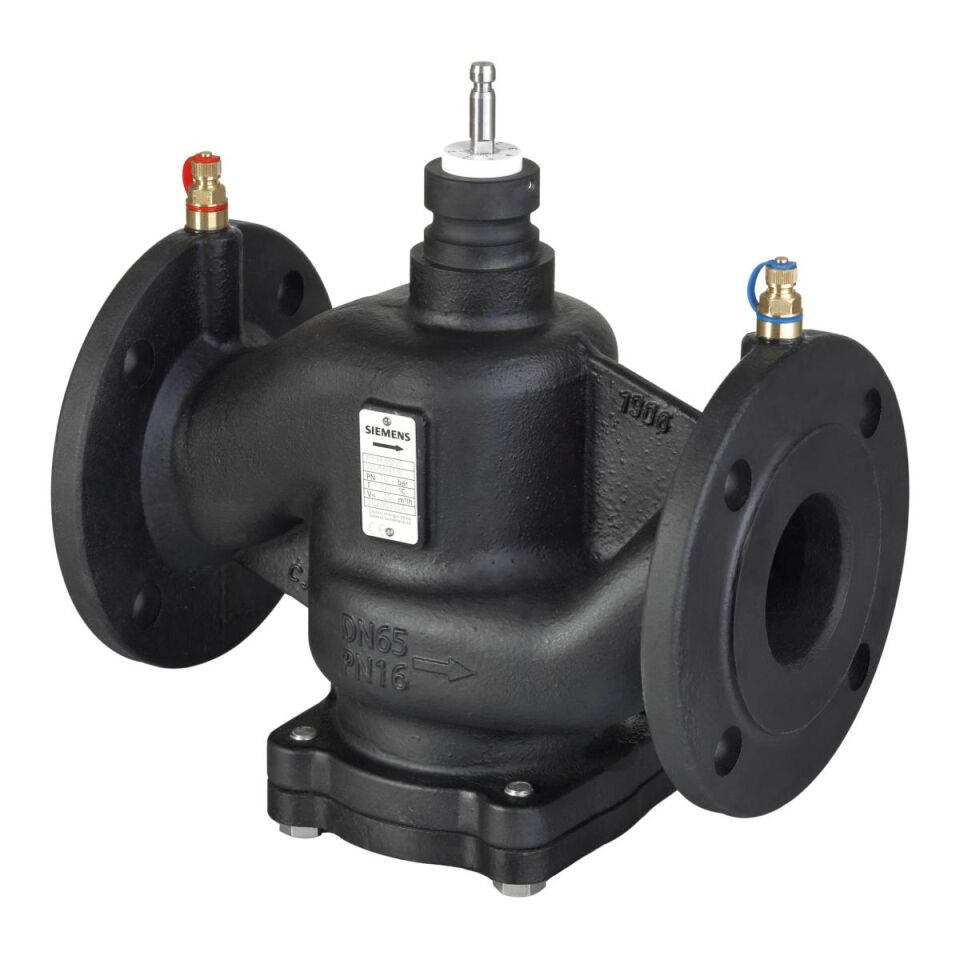

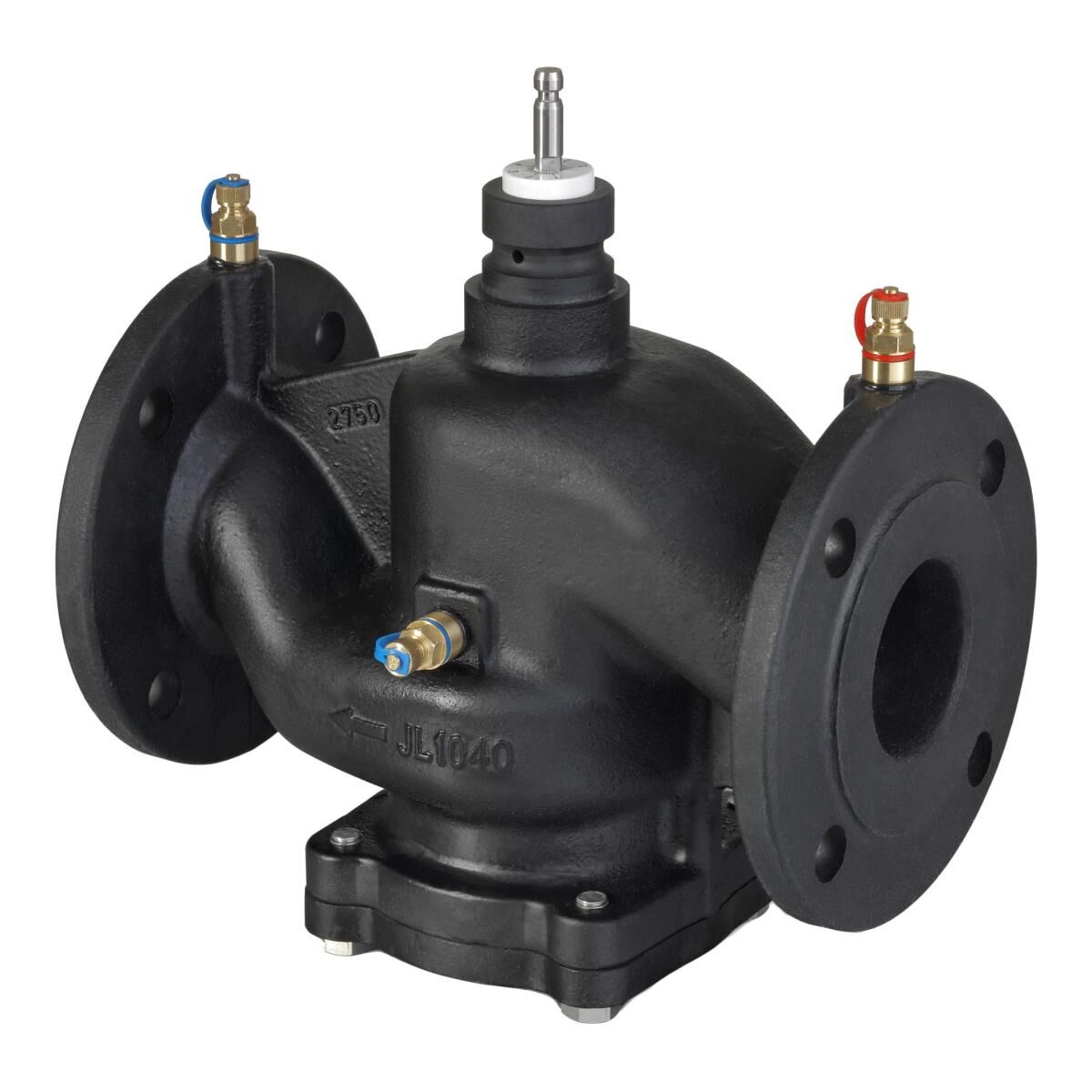

Siemens VPF54 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN25
Siemens VPF54 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN25
Siemens VPF54 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve kontrol vanası tek gövdede birleşir. DN65–DN100 çaplarında sunulur; flanşlı bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…120 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VPF54.100F70); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Strok | Sipariş kodu |
|---|---|---|---|---|---|
| VPF54.65F25 | DN65 | 24,4 m³/h | PN25 | 20 mm | S55266-V154 |
| VPF54.80F35 | DN80 | 35,7 m³/h | PN25 | 20 mm | S55266-V156 |
| VPF54.100F70 | DN100 | 69,6 m³/h | PN25 | 40 mm | S55266-V158 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18RT |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
| Akışkan tipi | Glikollü su |
Uyumlu ürünler
- Siemens SAX Elektromotorik Vana Aktüatörü 500–800 N, 20 mm — SAX31P03, SAX61P03, SAX81P03
- Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm — SAV31P00, SAV61P00, SAV81P00
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V14379274 — Teknik föy (İngilizce)
- A6V12436380 — Teknik föy (İngilizce)
- A6V12190279 — Montaj kılavuzu (XX)
- A6V12338621 — AB uygunluk beyanı (Almanca)
- A6V12338623 — Test raporu (EN 10204) (Almanca)
- A6V12317109 — Çevresel ürün beyanı (EPD) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
