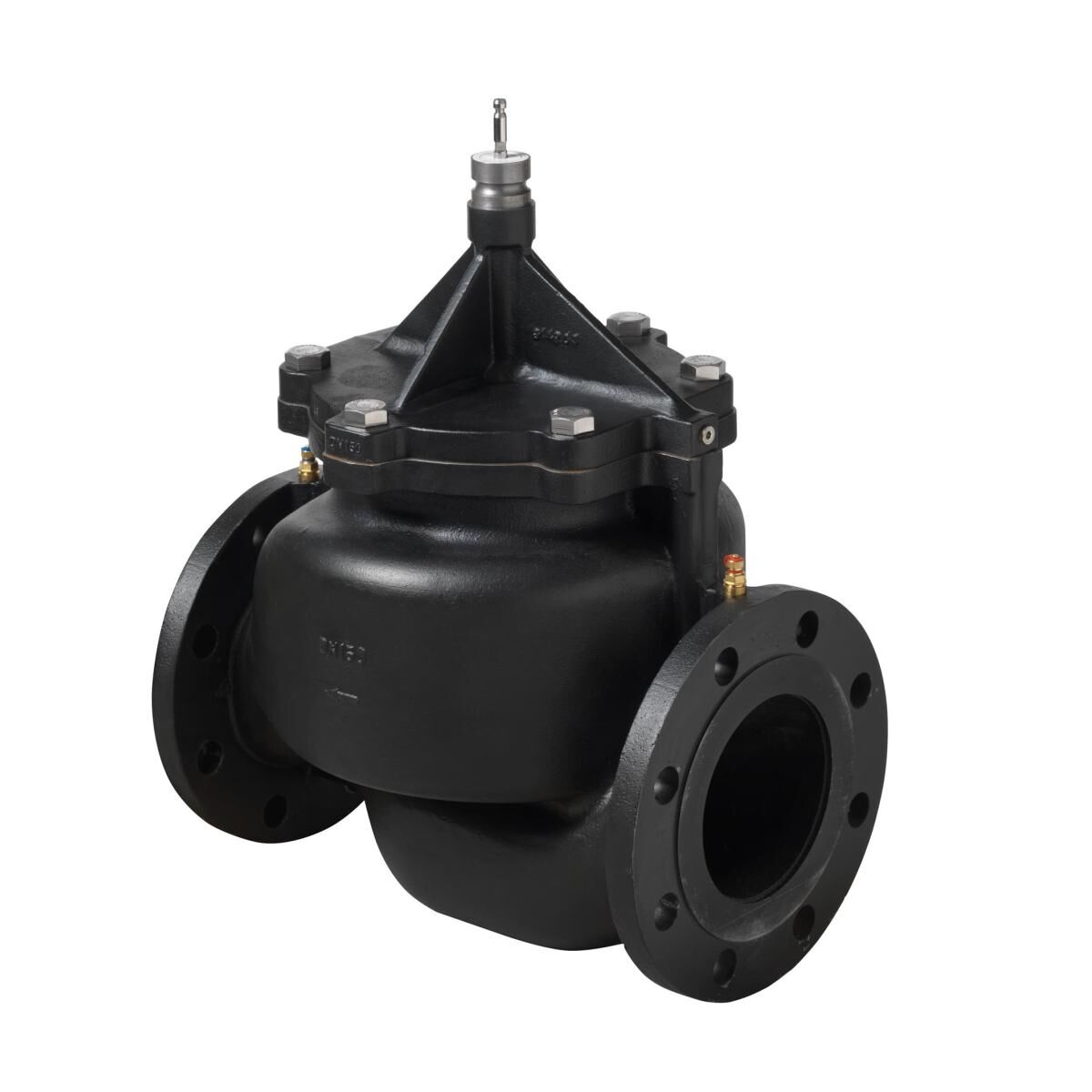

Siemens VPF43 Flanşlı Basınçtan Bağımsız Kontrol Vanası DN200 (PICV)
Siemens VPF43 Flanşlı Basınçtan Bağımsız Kontrol Vanası DN200 (PICV)
Siemens VPF43 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve kontrol vanası tek gövdede birleşir. DN200 çaplarında sunulur; flanşlı bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…110 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VPF43.200F280); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Strok | Sipariş kodu |
|---|---|---|---|---|---|
| VPF43.200F210 | DN200 | 210 m³/h | PN16 | 43 mm | S55266-V148 |
| VPF43.200F280 | DN200 | 280 m³/h | PN16 | 43 mm | S55266-V149 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Sfero döküm EN-GJS-400-15 |
| Akışkan sıcaklığı | 1…110 °C |
| Vana karakteristiği | Lineer |
| Akışkan tipi | Glikollü su |
Uyumlu ürünler
- Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm — SAV31P00, SAV61P00, SAV81P00
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V14379274 — Teknik föy (İngilizce)
- A6V12436380 — Teknik föy (İngilizce)
- A6V11742430 — Teknik föy (İngilizce)
- A6V12190279 — Montaj kılavuzu (XX)
- A6V10406631 — Test raporu (EN 10204) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
