Siemens VXF53.150-400 Flanşlı 3 Yollu Kontrol Vanası DN150 PN25
Siemens VXF53.150-400 Flanşlı 3 Yollu Kontrol Vanası DN150 PN25

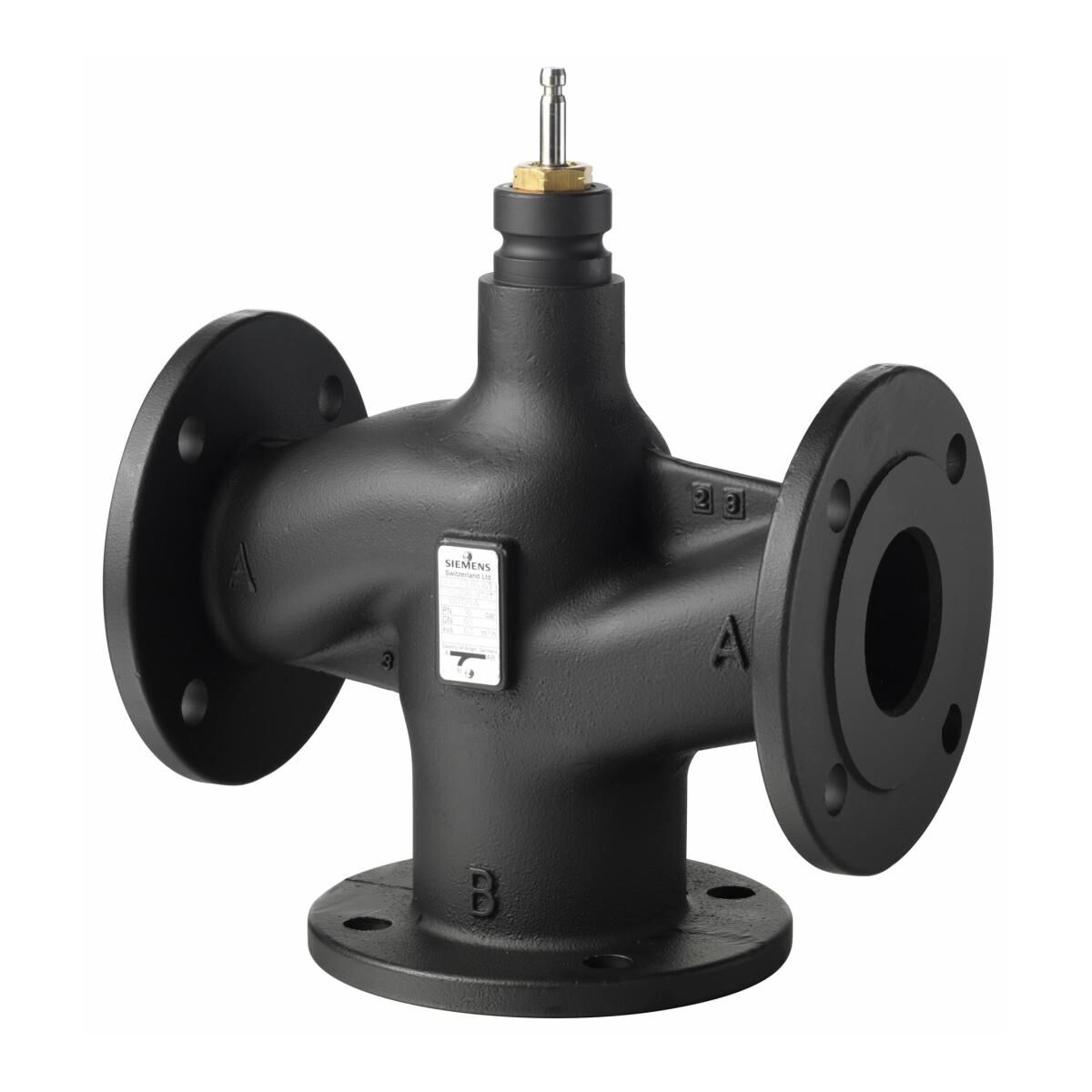

Siemens VXF53.150-400, flanş bağlantılı 3 yollu oturmalı kontrol vanasıdır. DN150 çapında ve 400 m³/h kvs değeriyle klima santrali, kazan dairesi, ısı eşanjörü ve bölge ısıtma devrelerinde karıştırma veya ayırma kontrolü yapar. Gövde malzemesi sfero döküm EN-GJS-400-18-LT. Uygun akışkan: sıcak su. Akışkan sıcaklığı -20…220 °C aralığındadır.
Vana, doğrusal hareketli elektromotorik ya da elektrohidrolik bir aktüatörle çalışır; aktüatör seçimi strok ve kapama basıncına göre yapılır. Aşağıda bu seriyle doğrulanmış Siemens aktüatörleri listelenmiştir.
Sipariş bilgisi
| Model | DN | kvs | PN | Strok | Sipariş kodu |
|---|---|---|---|---|---|
| VXF53.150-400 | DN150 | 400 m³/h | PN25 | 40 mm | S55208-V157 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Nominal çap (DN) | DN150 |
| Basınç sınıfı (PN) | PN25 |
| kvs değeri | 400 m³/h |
| Yol sayısı | 3 |
| Bağlantı tipi | Flanşlı |
| Strok | 40 mm |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18-LT |
| Akışkan sıcaklığı | -20…220 °C |
| Akışkan tipi | Sıcak su |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
- Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm — SAV31.00, SAV61.00
- Siemens SKB / SKC Elektrohidrolik Vana Aktüatörü 2800 N — SKC32.60, SKC60
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10416352 — Teknik föy (İngilizce)
- A6V10344991 — Teknik föy (İngilizce)
- A6V10332963 — Teknik föy (Almanca)
- A6V10333043 — Teknik föy (Almanca)
- A6V11318928 — Teknik föy (İngilizce)
- A6V10966570 — AB uygunluk beyanı (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
