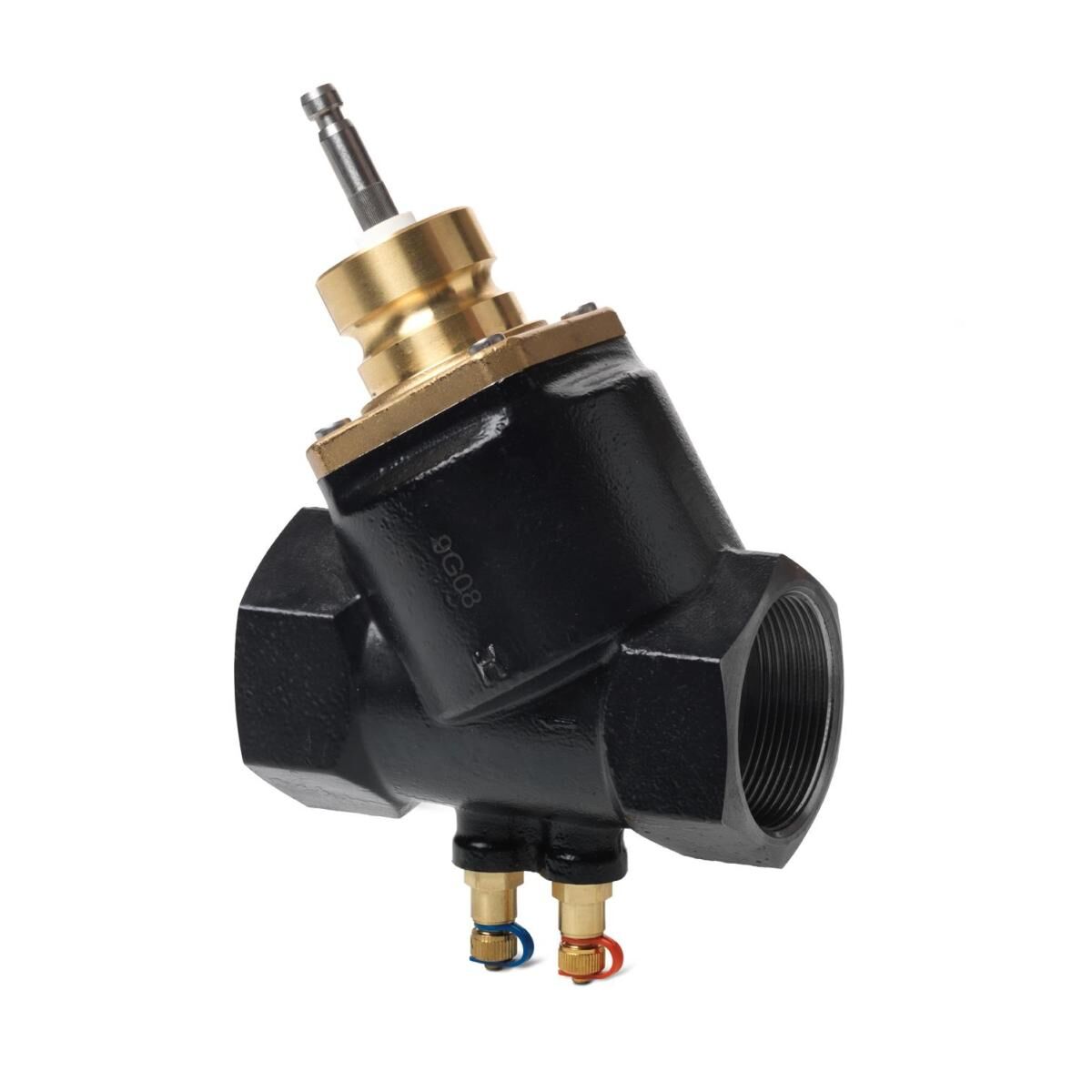

Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 DN50 (2”)
Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25
Siemens VPI46 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve kontrol vanası tek gövdede birleşir. DN15–DN50 çaplarında sunulur; iç dişli bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…120 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VPI46.50F12Q); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VPI46.15L0.6Q | DN15 | 575 l/h | PN25 | Rp ½" | 2,5 mm | S55264-V113 |
| VPI46.20F1.4 | DN20 | 1330 l/h | PN25 | Rp ¾" | 5 mm | S55264-V111 |
| VPI46.25F1.8 | DN25 | 1800 l/h | PN25 | Rp 1" | 5,5 mm | S55264-V125 |
| VPI46.32F4 | DN32 | 4001 l/h | PN25 | Rp 1¼" | 5,5 mm | S55264-V126 |
| VPI46.40F9.5Q | DN40 | 9500 l/h | PN25 | Rp 1½" | 15 mm | S55264-V129 |
| VPI46.50F12Q | DN50 | 11500 l/h | PN25 | — | 15 mm | S55264-V130 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Ortam sıcaklığı | 1…50 °C |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.40L10, STA321.65L10
- Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V — SSA161.05, SSA161.05HF
- Siemens SUE21P Elektromotorik Vana Aktüatörü 100 N, 230 V — SUE21P
- Siemens SAY Elektromotorik Vana Aktüatörü 200 N, 15 mm — SAY31P03, SAY61P03
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10343683 — Teknik föy (İngilizce)
- A6V10341868 — Teknik föy (Almanca)
- A6V16025350 — Teknik föy (İngilizce)
- A6V14047427 — Teknik föy (İngilizce)
- A6V10552162 — Teknik föy (İngilizce)
- A6V10911910 — AB uygunluk beyanı (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
