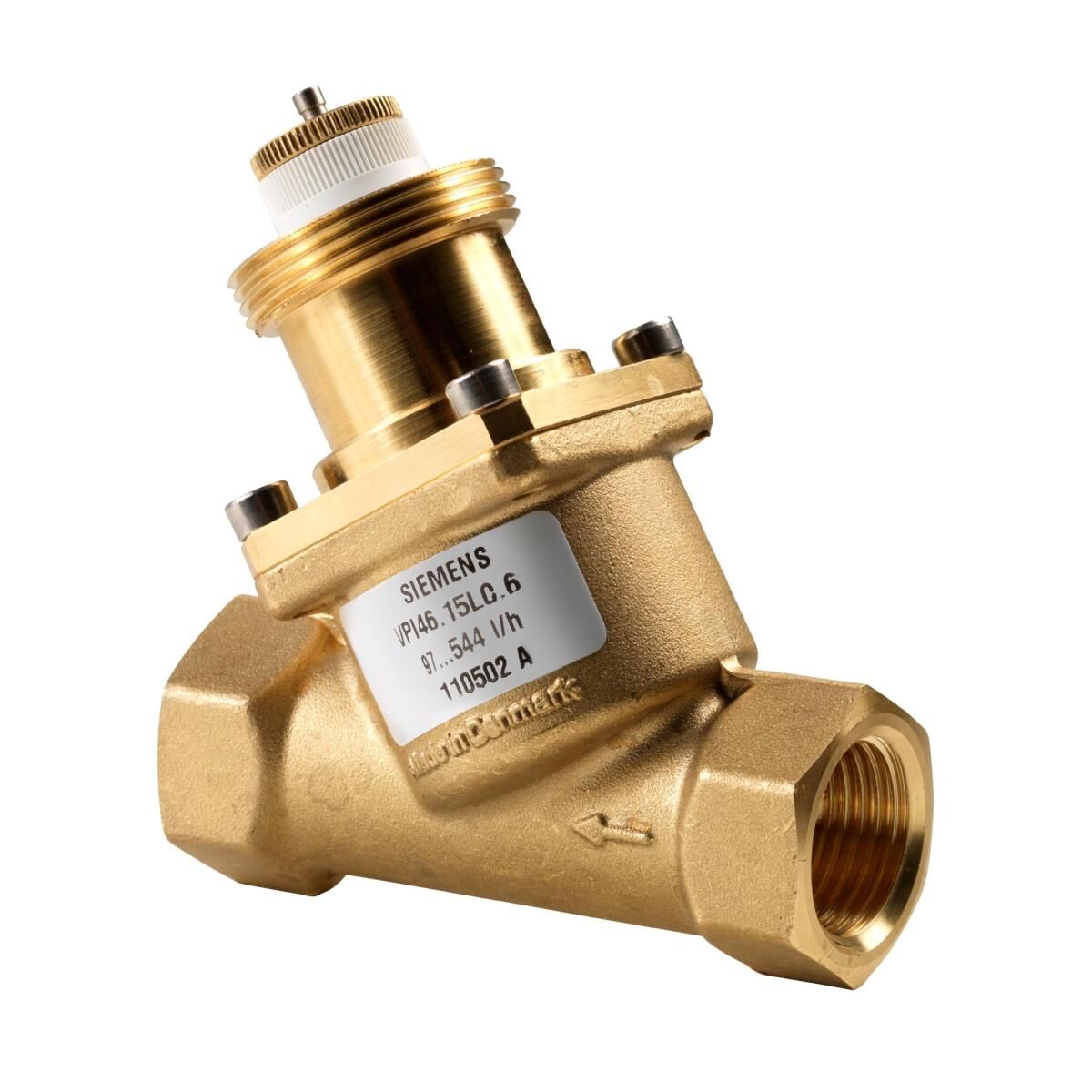

Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 DN20 (¾”)
Siemens VPI46 İç Dişli Basınçtan Bağımsız Kontrol Vanası (PICV) PN25
Siemens VPI46 serisi, basınçtan bağımsız kontrol vanası (PICV) ailesindendir: debi ayarı, fark basınç regülatörü ve kontrol vanası tek gövdede birleşir. DN15–DN50 çaplarında sunulur; iç dişli bağlantılıdır. Ayarlanan en yüksek debi, sistemdeki basınç dalgalanmalarından etkilenmez; böylece fancoil, klima santrali ve ısıtma-soğutma devrelerinde hidrolik denge ayrı bir balans vanasına gerek kalmadan sağlanır. Akışkan sıcaklığı 1…120 °C aralığındadır.
Model kodundaki son sayı yaklaşık nominal debiyi m³/h cinsinden gösterir (ör. VPI46.50F12Q); her modelin nominal debisi model tablosunda verilmiştir. Vana, uygun strok ve itme kuvvetine sahip bir aktüatörle çalışır; doğrulanmış aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | Nominal debi | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VPI46.15L0.6Q | DN15 | 575 l/h | PN25 | Rp ½" | 2,5 mm | S55264-V113 |
| VPI46.20F1.4 | DN20 | 1330 l/h | PN25 | Rp ¾" | 5 mm | S55264-V111 |
| VPI46.25F1.8 | DN25 | 1800 l/h | PN25 | Rp 1" | 5,5 mm | S55264-V125 |
| VPI46.32F4 | DN32 | 4001 l/h | PN25 | Rp 1¼" | 5,5 mm | S55264-V126 |
| VPI46.40F9.5Q | DN40 | 9500 l/h | PN25 | Rp 1½" | 15 mm | S55264-V129 |
| VPI46.50F12Q | DN50 | 11500 l/h | PN25 | — | 15 mm | S55264-V130 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Ortam sıcaklığı | 1…50 °C |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
- Siemens STA Termal (Termoelektrik) Vana Aktüatörü — STA161.65L10, STA321.40L10, STA321.65L10
- Siemens SSA161.05 Elektromotorik Vana Aktüatörü 100 N, DC 0…10 V — SSA161.05, SSA161.05HF
- Siemens SUE21P Elektromotorik Vana Aktüatörü 100 N, 230 V — SUE21P
- Siemens SAY Elektromotorik Vana Aktüatörü 200 N, 15 mm — SAY31P03, SAY61P03
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Seçim, devrenin tasarım debisine göre yapılır; debi vana üzerinde ayarlanır ve basınç değişse de korunur.
- Vananın düzgün çalışması için üzerinde en az minimum fark basıncı bulunmalıdır (değer teknik föyde verilir).
- Aktüatör seçimi vananın stroku ve kontrol sinyali (açma-kapama ya da oransal) dikkate alınarak yapılır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10343683 — Teknik föy (İngilizce)
- A6V10341868 — Teknik föy (Almanca)
- A6V16025350 — Teknik föy (İngilizce)
- A6V14047427 — Teknik föy (İngilizce)
- A6V10552162 — Teknik föy (İngilizce)
- A6V10911910 — AB uygunluk beyanı (Almanca)
