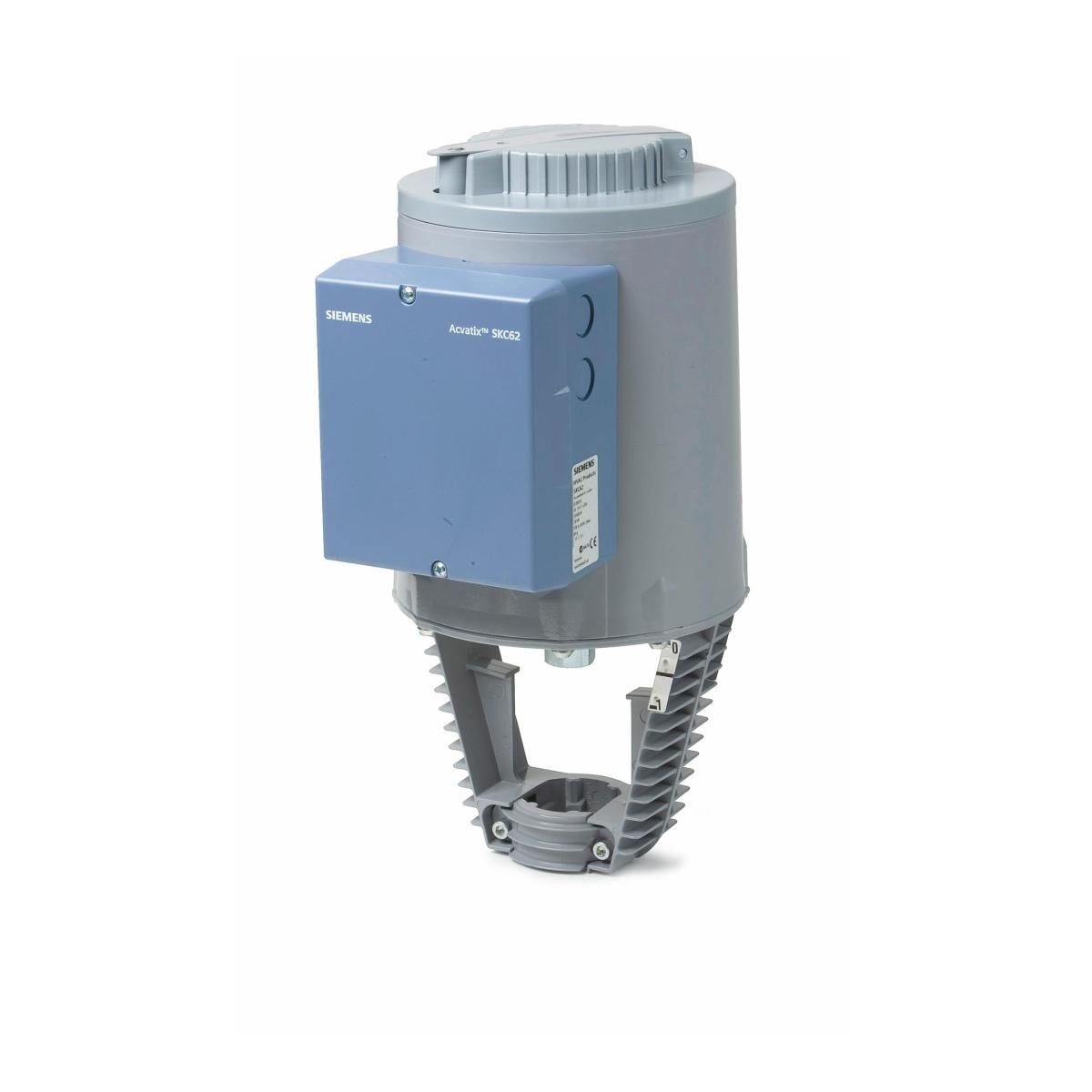

Siemens SKB / SKC Elektrohidrolik Vana Aktüatörü 2800 N SKC60 · AC 24 V · DC 0-10 V / 4-20 mA
Siemens SKB / SKC Elektrohidrolik Vana Aktüatörü 2800 N
Siemens SKB / SKC serisi; 2800 N itme kuvvetiyle büyük çaplı flanşlı vanaları ve yüksek fark basınçlı uygulamaları süren elektrohidrolik aktüatörlerdir. SKB32.50 20 mm, SKC modelleri 40 mm strok sunar; akışkan sıcaklığı −25…220 °C olan vanalarla kullanılabilir.
SKB32.50 ve SKC32.60 AC 230 V 3 konumlu, SKC60 ise AC 24 V besleme ve DC 0…10 V / 4…20 mA sinyalle oransal çalışır. Uyumlu vanalar aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SKB32.50 | AC 230 V | 3 konumlu | 2800 N | 20 mm | 120 s | BPZ:SKB32.50 |
| SKC32.60 | AC 230 V | 3 konumlu | 2800 N | 40 mm | 120 s | BPZ:SKC32.60 |
| SKC60 | AC 24 V | DC 0…10 V / DC 4…20 mA | — | 40 mm | 120 s | BPZ:SKC60 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Yay geri dönüş | Yok |
| Ortam sıcaklığı | -15…55 °C |
| Akışkan sıcaklığı | -25…220 °C |
Uyumlu ürünler
- Siemens VVF42 Flanşlı 2 Yollu Kontrol Vanası PN16 — VVF42.100-160, VVF42.125-250, VVF42.150-400, VVF42.50-40, VVF42.65-63, VVF42.80-100
- Siemens VVF43…K Flanşlı 2 Yollu Basınç Dengeli Kontrol Vanası PN16 — VVF43.200-450K, VVF43.250-630K
- Siemens VVF53.40-20 Flanşlı 2 Yollu Kontrol Vanası DN40 — VVF53.40-20
- Siemens VXF42 Flanşlı 3 Yollu Kontrol Vanası PN16 — VXF42.100-125, VXF42.100-160, VXF42.125-250, VXF42.150-400, VXF42.50-40, VXF42.65-63, VXF42.80-100
- Siemens VXF32 Flanşlı 3 Yollu Kontrol Vanası PN10 — VXF32.100-160, VXF32.125-250, VXF32.150-400, VXF32.50-40, VXF32.80-100
- Siemens VXF53.150-400 Flanşlı 3 Yollu Kontrol Vanası DN150 PN25 — VXF53.150-400
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V12057660 — Teknik föy (İngilizce)
- A6V10885838 — AB uygunluk beyanı (Almanca)
- A6V10443376 — AB uygunluk beyanı (İngilizce)
- A6V10443489 — AB uygunluk beyanı (İngilizce)
- A6V10443492 — AB uygunluk beyanı (İngilizce)
- A6V10340863 — Test raporu (EN 10204) (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
