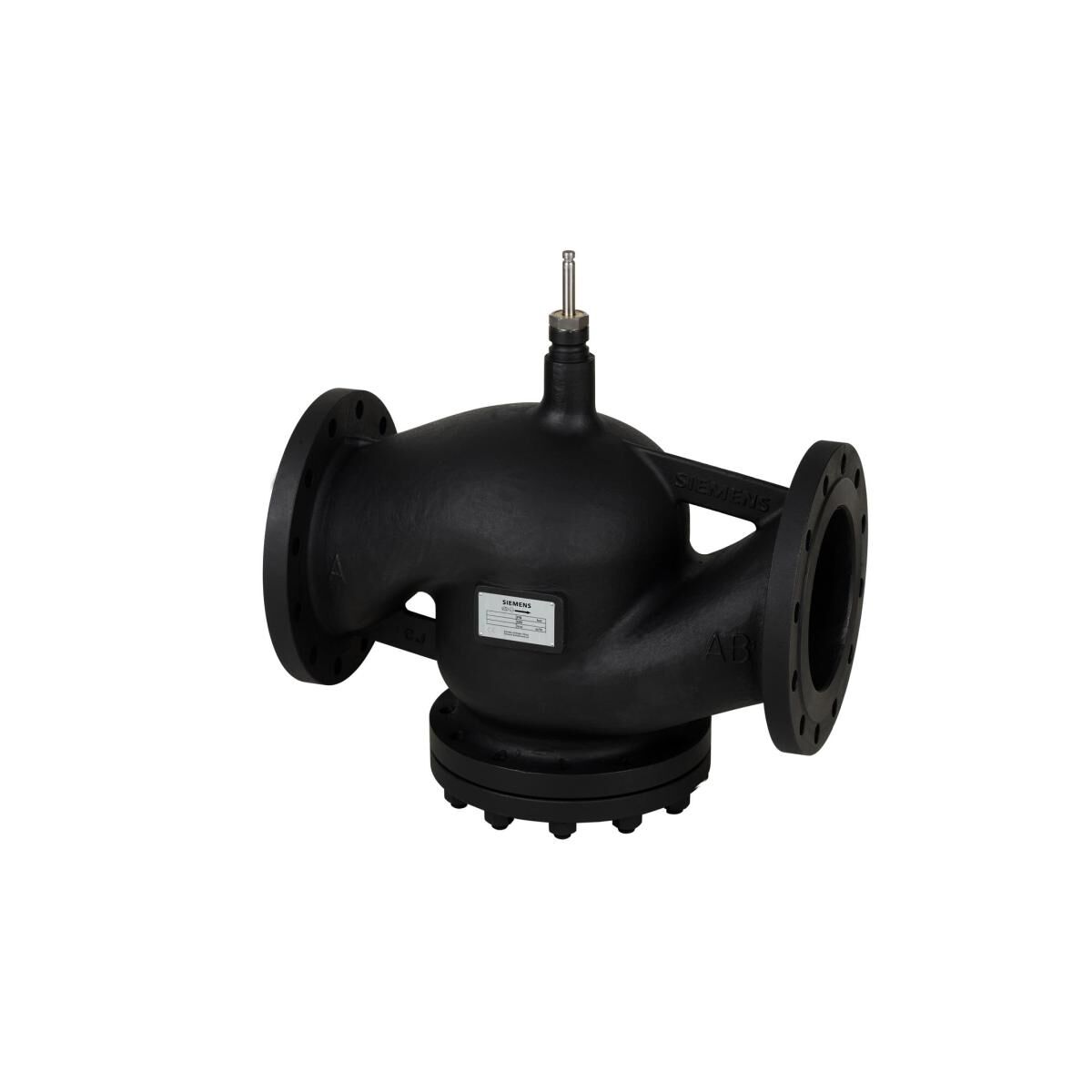

Siemens VVF43…K Flanşlı 2 Yollu Basınç Dengeli Kontrol Vanası PN16
Siemens VVF43…K Flanşlı 2 Yollu Basınç Dengeli Kontrol Vanası PN16
Siemens VVF43…K serisi, flanş bağlantılı 2 yollu basınç dengeli oturmalı kontrol vanalarıdır. DN200–DN250 çaplarında ve 450–630 m³/h kvs değerleriyle klima santrali, kazan dairesi, ısı eşanjörü ve bölge ısıtma devrelerinde debi kontrolü yapar. Gövde malzemesi dökme çelik ASTM A216WCB (GP240GH). Akışkan sıcaklığı -5…220 °C aralığındadır. Basınç dengeli tıkaç tasarımı, yüksek fark basınçlarında vanayı daha düşük itme kuvvetiyle kapatabilmeyi sağlar.
Vana, doğrusal hareketli elektromotorik ya da elektrohidrolik bir aktüatörle çalışır; aktüatör seçimi strok ve kapama basıncına göre yapılır. Aşağıda bu seriyle doğrulanmış Siemens aktüatörleri listelenmiştir.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Strok | Sipariş kodu |
|---|---|---|---|---|---|
| VVF43.200-450K | DN200 | 450 m³/h | PN16 | 40 mm | S55206-V123 |
| VVF43.250-630K | DN250 | 630 m³/h | PN16 | 40 mm | S55206-V124 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Dökme çelik ASTM A216WCB (GP240GH) |
| Akışkan sıcaklığı | -5…220 °C |
Uyumlu ürünler
- Siemens SKB / SKC Elektrohidrolik Vana Aktüatörü 2800 N — SKC32.60, SKC60
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10342890 — Teknik föy (İngilizce)
- A6V10344991 — Teknik föy (İngilizce)
- A6V10910549 — Teknik föy (Almanca)
- A6V10904459 — Teknik föy (İngilizce)
- A6V10893215 — Teknik föy (İngilizce)
- A6V10424453 — Test raporu (EN 10204) (Almanca)
