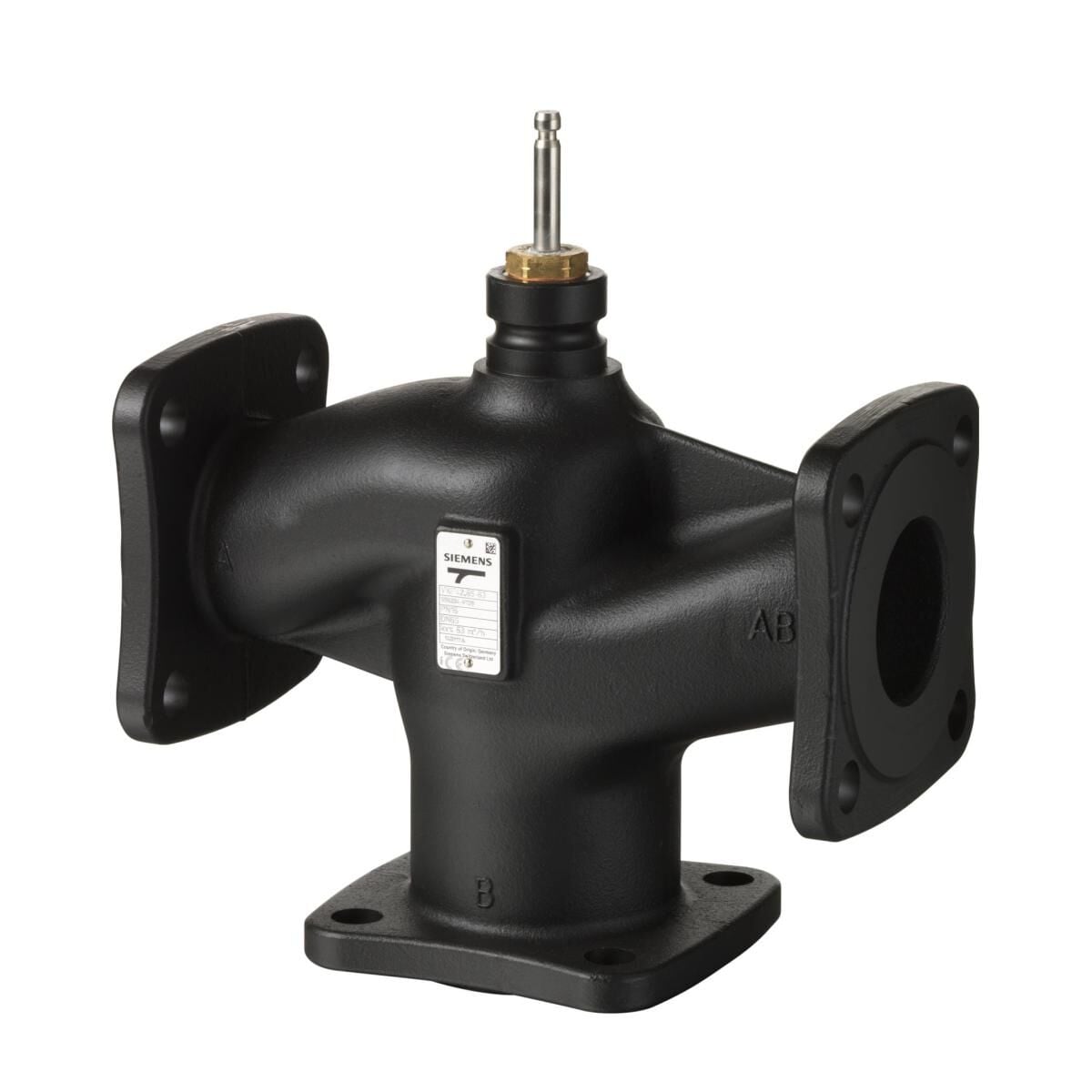

Siemens VXF32 Flanşlı 3 Yollu Kontrol Vanası PN10 DN80 (3”)
Siemens VXF32 Flanşlı 3 Yollu Kontrol Vanası PN10
Siemens VXF32 serisi, flanş bağlantılı 3 yollu oturmalı kontrol vanalarıdır. DN50–DN150 çaplarında ve 40–400 m³/h kvs değerleriyle klima santrali, kazan dairesi, ısı eşanjörü ve bölge ısıtma devrelerinde karıştırma veya ayırma kontrolü yapar. Gövde malzemesi dökme demir EN-GJL-250. Uygun akışkan: kızgın su. Akışkan sıcaklığı -10…150 °C aralığındadır.
Vana, doğrusal hareketli elektromotorik ya da elektrohidrolik bir aktüatörle çalışır; aktüatör seçimi strok ve kapama basıncına göre yapılır. Aşağıda bu seriyle doğrulanmış Siemens aktüatörleri listelenmiştir.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Strok | Sipariş kodu |
|---|---|---|---|---|---|
| VXF32.50-40 | DN50 | 40 m³/h | PN10 | 20 mm | S55202-V120 |
| VXF32.80-100 | DN80 | 100 m³/h | PN10 | 20 mm | S55202-V122 |
| VXF32.100-160 | DN100 | 160 m³/h | PN10 | 40 mm | S55202-V123 |
| VXF32.125-250 | DN125 | 250 m³/h | PN10 | 40 mm | S55202-V124 |
| VXF32.150-400 | DN150 | 400 m³/h | PN10 | 40 mm | S55202-V125 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 3 |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| Akışkan sıcaklığı | -10…150 °C |
| Akışkan tipi | Kızgın su |
Uyumlu ürünler
- Siemens SAX Elektromotorik Vana Aktüatörü 500–800 N, 20 mm — SAX31.00
- Siemens SAV Elektromotorik Vana Aktüatörü 1100–1600 N, 40 mm — SAV31.00, SAV61.00
- Siemens SKB / SKC Elektrohidrolik Vana Aktüatörü 2800 N — SKB32.50, SKC32.60, SKC60
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10424578 — Teknik föy (İngilizce)
- A6V10344991 — Teknik föy (İngilizce)
- A6V10332963 — Teknik föy (Almanca)
- A6V10424478 — Teknik föy (İngilizce)
- A6V10462583 — Teknik föy (İngilizce)
- A6V10966570 — AB uygunluk beyanı (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
