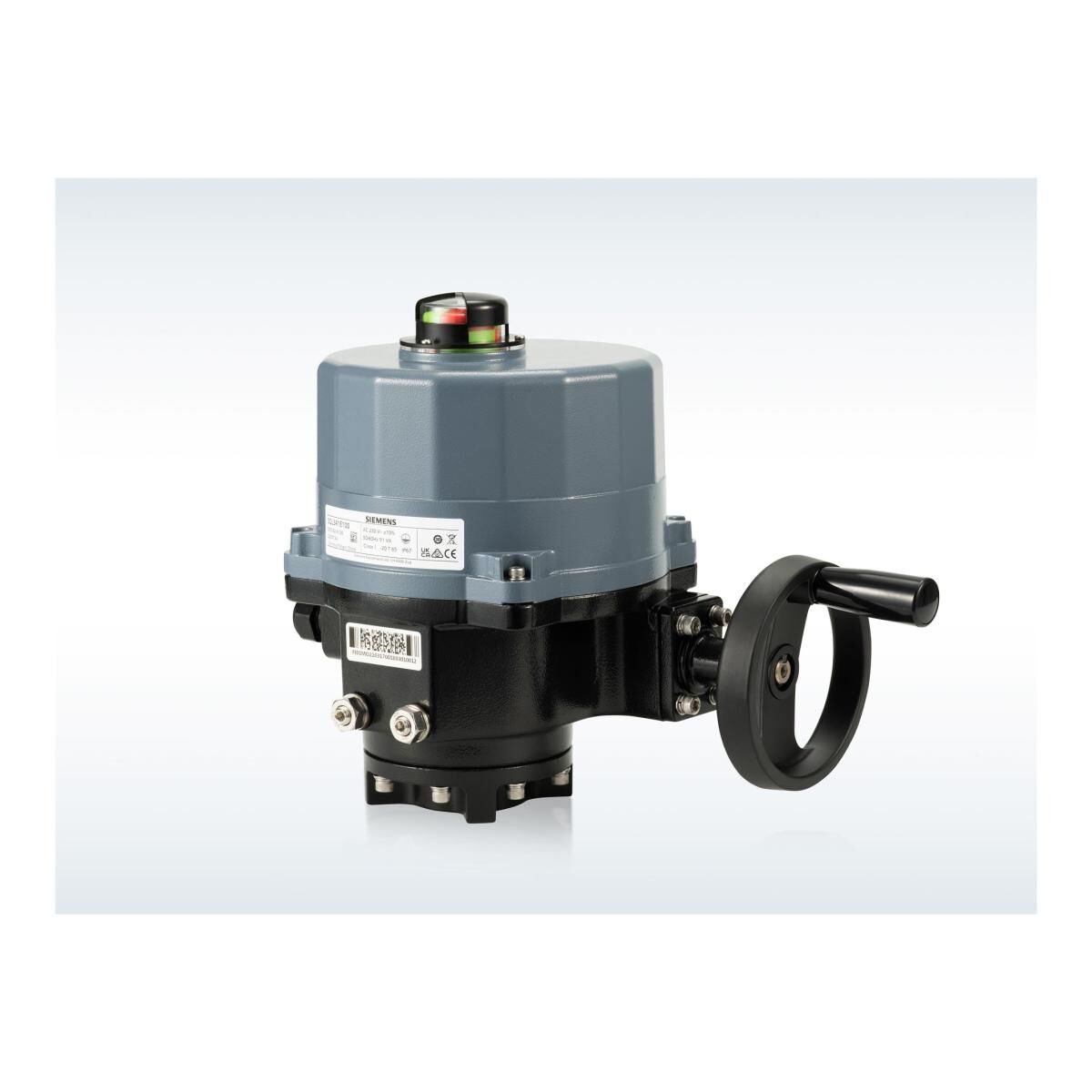

Siemens SQL341 Kelebek Vana Motoru 100–400 Nm, 230 V SQL341E100 · AC 230 V · 3 konumlu · 100 Nm
AC 230 V · 3 konumlu · 100–400 Nm · 2 model · uyumlu: VFL41, VFW41
Bu ürün seçenekli satılır. Sepete eklemeden önce aşağıdan seçim yapınız.
36.262,24₺ + KDV
KDV Dahil: 43.514,69₺
Kategori
Stok Kodu
SQL341E100
Garanti Süresi
24 Ay
Fiyat
36.262,24 ₺ + KDV
Siemens SQL341 Kelebek Vana Motoru 100–400 Nm, 230 V
Siemens SQL serisi; kelebek vanaları 90° dönüşle kumanda eden, IP67 korumalı döner aktüatörlerdir. 100 Nm (SQL341E100) ve 400 Nm (SQL341E400) modelleri AC 230 V ile 3 konumlu çalışır.
Soğutma grubu, soğutma kulesi ve ana dağıtım hatlarındaki VFL41 / VFW41 kelebek vanalarıyla kullanılır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | Moment | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|
| SQL341E100 | AC 230 V | 3 konumlu | 100 Nm | 39 s (50 Hz) | S55162-A126 |
| SQL341E400 | AC 230 V | 3 konumlu | 400 Nm | 47 s (50 Hz) | S55162-A127 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP67 |
| Yay geri dönüş | Yok |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -20…65 °C |
| Akışkan sıcaklığı | -30…120 °C |
Uyumlu ürünler
- Siemens VFL41 Lug Tipi Kelebek Vana PN16 — VFL41.200, VFL41.300
- Siemens VFW41.250 Wafer Tipi Kelebek Vana DN250 — VFW41.250
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V13343014 — Teknik föy (İngilizce)
- A6V13402680 — Teknik föy (Almanca)
- A6V13860748 — Teknik föy (Almanca)
- A6V10338669 — AB uygunluk beyanı (Almanca)
- A6V10338670 — AB uygunluk beyanı (İngilizce)
- A6V13621554 — AB uygunluk beyanı (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
