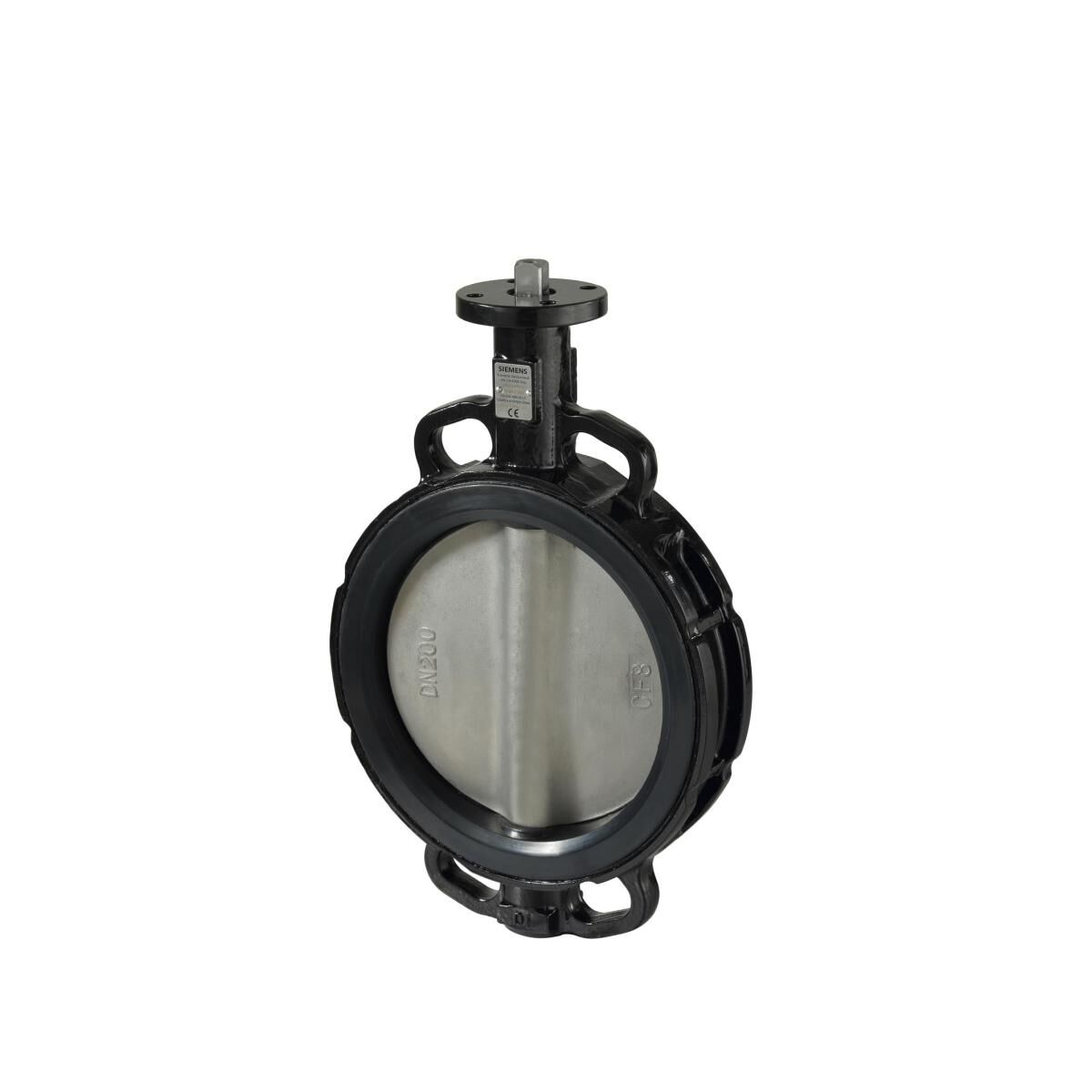

Siemens VFW41.250 Wafer Tipi Kelebek Vana DN250
Siemens VFW41.250 Wafer Tipi Kelebek Vana DN250
Siemens VFW41.250, sfero döküm gövdeli wafer tipi kelebek vanadır. DN250 çapında 4.550 m³/h kvs değeriyle soğutma grubu (chiller), soğutma kulesi, ana dağıtım ve büyük ısıtma hatlarında kesme ve kontrol için kullanılır. Akışkan sıcaklığı -20…120 °C aralığındadır. Wafer tipi gövde iki flanş arasına sıkıştırılarak monte edilir; kompakt ve hafif bir çözümdür.
90° dönüşlü vana, SQL341 serisi kelebek vana motorlarıyla motorlu olarak kumanda edilebilir.
Sipariş bilgisi
| Model | DN | kvs | PN | Sipariş kodu |
|---|---|---|---|---|
| VFW41.250 | DN250 | 4.550 m³/h | PN6 | S55235-V146 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Nominal çap (DN) | DN250 |
| Basınç sınıfı (PN) | PN6 |
| kvs değeri | 4.550 m³/h |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18-LT |
| Dönüş açısı | 90° |
| Akışkan sıcaklığı | -20…120 °C |
| Akışkan tipi | Glikollü su |
Uyumlu ürünler
- Siemens SQL341 Kelebek Vana Motoru 100–400 Nm, 230 V — SQL341E400
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V12677477 — Teknik föy (İngilizce)
- A6V101089189 — Teknik föy (Almanca)
- A6V12649797 — Montaj kılavuzu (Almanca)
- A6V11918391 — AB uygunluk beyanı (Almanca)
- A6V12692262 — AB uygunluk beyanı (İngilizce)
- A6V16250460 — Çevresel ürün beyanı (EPD) (İngilizce)
