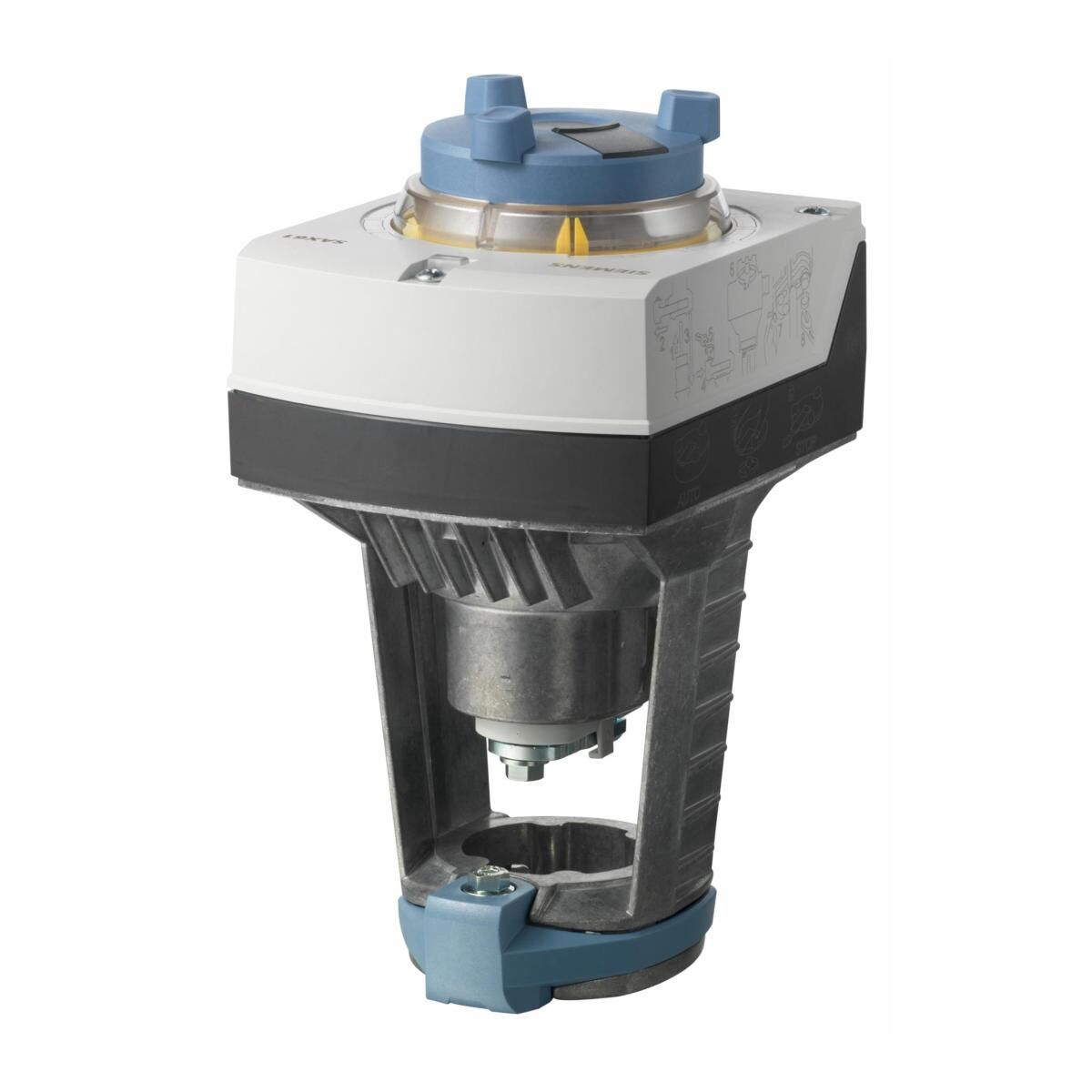

Siemens SAX Elektromotorik Vana Aktüatörü 500–800 N, 20 mm SAX31.00 · AC 230 V · 3 konumlu · 800 N
Siemens SAX Elektromotorik Vana Aktüatörü 500–800 N, 20 mm
Siemens SAX serisi; vana milini doğrusal hareketle konumlandıran elektromotorik aktüatörlerdir. 500–800 N itme kuvveti ve 20 mm strok ile oturmalı kontrol vanalarını ve basınçtan bağımsız vanaları sürer.
Serideki modeller besleme gerilimi (AC 230 V ya da AC/DC 24 V) ve kontrol sinyaliyle (3 konumlu ya da DC 0…10 V / 4…20 mA oransal) ayrılır; model tablosunda her modelin değerleri ayrı verilmiştir. Uyumlu vana serileri aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SAX31.00 | AC 230 V | 3 konumlu | 800 N | 20 mm | 120 s | S55150-A105 |
| SAX319.00 | AC 230 V | 3 konumlu | 800 N | 20 mm | 120 s | S55150-A105-A900 |
| SAX31P03 | AC 230 V | 3 konumlu | 500 N | 20 mm | 30 s | S55150-A118 |
| SAX61P03 | AC/DC 24 V | DC 0…10 V / DC 4…20 mA | 500 N | 20 mm | 30 s | S55150-A114 |
| SAX81P03 | AC/DC 24 V | 3 konumlu | 500 N | 20 mm | 30 s | S55150-A116 |
Uyumlu ürünler
- Siemens VVF42 Flanşlı 2 Yollu Kontrol Vanası PN16 — VVF42.50-40, VVF42.65-63, VVF42.80-100
- Siemens VVF53.40-20 Flanşlı 2 Yollu Kontrol Vanası DN40 — VVF53.40-20
- Siemens VXF42 Flanşlı 3 Yollu Kontrol Vanası PN16 — VXF42.50-40, VXF42.65-63, VXF42.80-100
- Siemens VXF32 Flanşlı 3 Yollu Kontrol Vanası PN10 — VXF32.50-40, VXF32.80-100
- Siemens VPF44 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN16 — VPF44.50F15, VPF44.50F25, VPF44.65F35, VPF44.80F45
- Siemens VPF54 Flanşlı Basınçtan Bağımsız Kontrol Vanası (PICV) PN25 — VPF54.65F25, VPF54.80F35
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10416324 — Teknik föy (İngilizce)
- A6V10462640 — Teknik föy (İngilizce)
- A6V10321399 — Teknik föy (Almanca)
- A6V10321403 — Teknik föy (Almanca)
- A6V10321405 — Teknik föy (Almanca)
- A6V10691443 — Teknik föy (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
