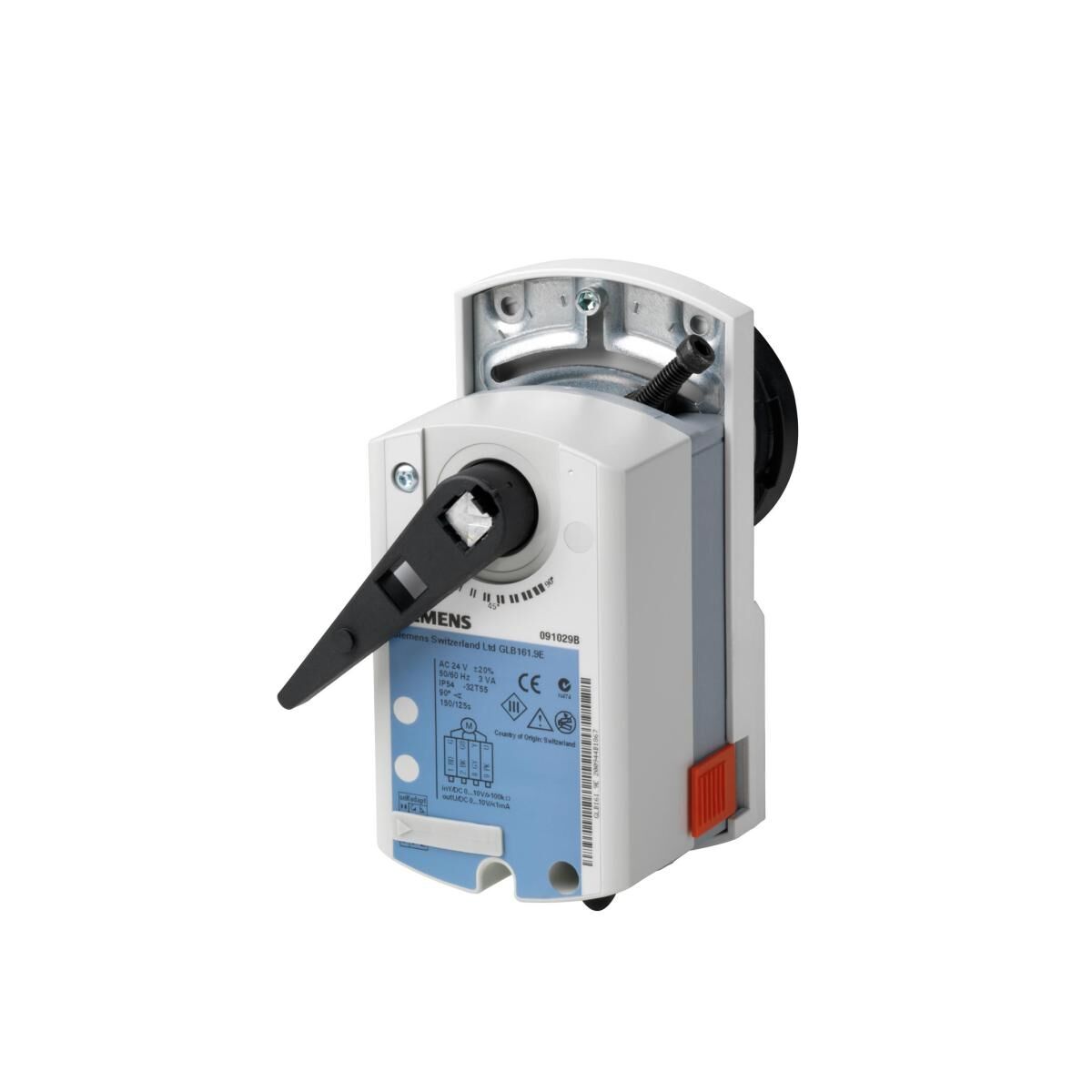

Siemens GDB / GLB Küresel Vana Döner Aktüatörü 5–10 Nm GLB341.9E · S55499-D392 · 10 Nm
Siemens GDB / GLB Küresel Vana Döner Aktüatörü 5–10 Nm
Siemens GDB / GLB serisi; küresel vanaları 90° dönüşle kumanda eden elektromotorik döner aktüatörlerdir. GDB modelleri 5 Nm, GLB modelleri 10 Nm dönme momenti sağlar; yay geri dönüş fonksiyonları yoktur, çalışma süresi 150 saniyedir.
341 kodlu modeller AC 230 V ile 2/3 konumlu, 161 kodlu modeller AC/DC 24 V ile DC 0…10 V oransal kontrol yapar. GLB341.9E iki farklı Siemens sipariş koduyla listelenir. Uyumlu küresel vana serileri aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | Moment | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|
| GDB341.9E | AC 230 V | 2/3 konumlu | 5 Nm | 150 s / 90° | S55499-D384 |
| GDB161.9E | AC/DC 24 V | Modülasyonlu DC 0/2…10 V | 5 Nm | 150 s | S55499-D397 |
| GLB341.9E | AC 230 V | 2/3 konumlu | 10 Nm | 150 s / 90° | S55499-D205 |
| GLB341.9E | AC 230 V | 2/3 konumlu | 10 Nm | 150 s | S55499-D392 |
| GLB161.9E | AC/DC 24 V | Modülasyonlu DC 0/2…10 V | 10 Nm | 150 s / 90° | S55499-D402 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Kablo uzunluğu | 0,9 m |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -32…55 °C |
Uyumlu ürünler
- Siemens VXI46 İç Dişli 3 Yollu Zon Vanası PN16 — VXI46.20/2, VXI46.25/2
- Siemens VAI60 İç Dişli 2 Yollu Küresel Vana PN40 — VAI60.20-22, VAI60.25-22, VAI60.32-35, VAI60.40-68, VAI60.50-96
- Siemens VAI61 İç Dişli 2 Yollu Kontrol Küresel Vanası PN40 — VAI61.32-16, VAI61.50-63
- Siemens VBI60 İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası PN40 — VBI60.15-12T, VBI60.20-16T, VBI60.25-16T, VBI60.32-25T, VBI60.40-49T, VBI60.50-73T
- Siemens VBI61 İç Dişli 3 Yollu Kontrol Küresel Vanası PN40 — VBI61.32-16, VBI61.50-63
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V11350738 — Teknik föy (İngilizce)
- A6V11484534 — Teknik föy (Almanca)
- A6V10999604 — Teknik föy (İngilizce)
- A6V10218245 — Teknik föy (Almanca)
- A6V10636201 — Teknik föy (Almanca)
- A6V101033533 — Teknik föy (İngilizce)
