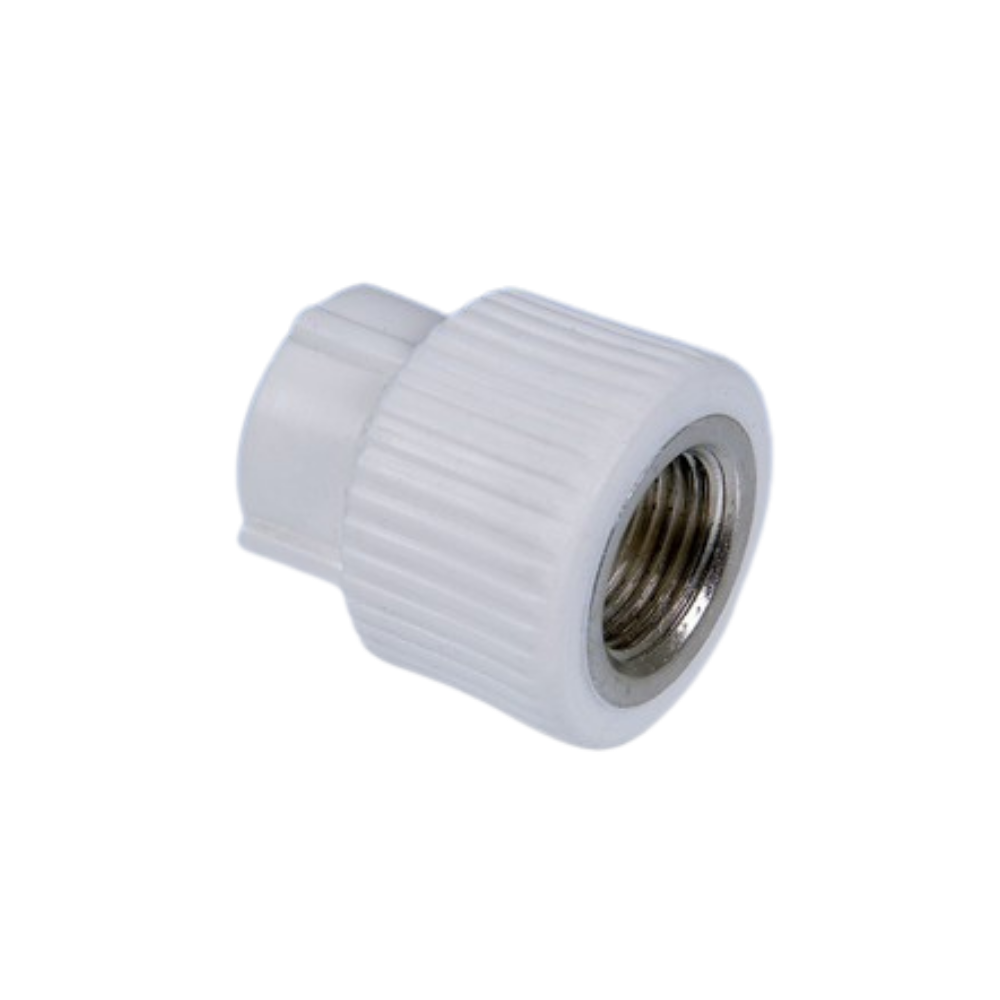

GF+ Aquasystem PP-R Yuvarlak İç Dişli Nipel
GF+ Aquasystem PP-R Yuvarlak İç Dişli Nipel — Bir ucu boruya kaynaklanan, diğer ucunda nikel kaplı pirinç iç dişli bulunan düz geçiş parçasıdır. Dış dişli vana, rakor ve armatürlere düz hatta bağlanır.
Kullanım alanları
- Dış dişli vana ve fitting bağlantıları
- Sayaç ve filtre bağlantıları
- Dişli tesisattan PP-R’ye geçiş
Öne çıkan özellikler
- Nikel kaplı pirinç iç dişli (BSPP-G)
- Yuvarlak gövde, düz geçiş
- PN25 basınç sınıfı
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Female Socket (Round) BSPP-G PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Dişli insert | Nikel kaplı pirinç, BSPP-G (ISO 228) diş |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | G | PN | D | L1 | LB |
|---|---|---|---|---|---|---|---|
| 20 mm - 1/2″ | 4300702030021 | 20 | 1∕2 | 25 | 27,9 | 15,0 | 40,3 |
| 20 mm - 3/4″ | 4300702030121 | 20 | 3∕4 | 25 | 28,0 | 18,5 | 42,5 |
| 25 mm - 1/2″ | 4300702530221 | 25 | 1∕2 | 25 | 33,0 | 17,0 | 40,3 |
| 25 mm - 3/4″ | 4300702530321 | 25 | 3∕4 | 25 | 33,0 | 16,5 | 38,0 |
| 32 mm - 1″ | 4300703230421 | 32 | 1 | 25 | 43,5 | 18,5 | 45,5 |
| 32 mm - 3/4″ | 4300703225321 | 32 | 3∕4 | 25 | 43,5 | 18,5 | 45,5 |
d: boru dış çapı (mm) · G: diş ölçüsü (inç, BSPP – ISO 228) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Dişli bağlantıyı sıkarken pirinç kısımdan anahtarla tutun; PP-R gövdeye tork uygulamayın. Dişte keten ya da sızdırmazlık bandı kullanın.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Eski galvaniz tesisata bağlanabilir mi?
Evet; galvaniz borunun dış dişine bu parça ile geçiş yapılabilir. Dişte sızdırmazlık için keten ya da bant kullanın.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
