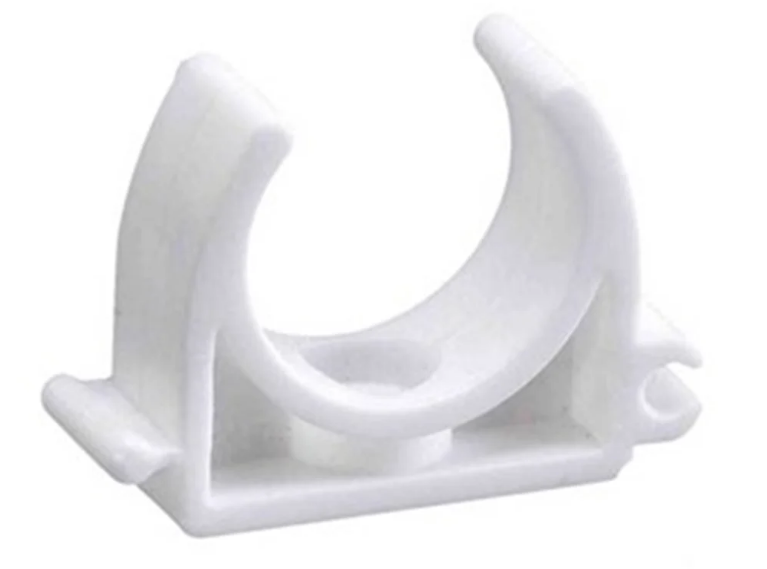

GF+ Aquasystem PP-R Tekli Kelepçe
GF+ Aquasystem PP-R Tekli Kelepçe — Aquasystem boruyu duvar, tavan ya da konsola sabitleyen tek borulu geçmeli kelepçedir. Boru kelepçeye bastırılarak oturtulur; vida ile tespit edilir.
Kullanım alanları
- Açık (sıva üstü) tesisatta boru sabitleme
- Şaft ve tesisat katlarında hat taşıma
- Kayar ve sabit nokta düzenlerinde ara destek
Öne çıkan özellikler
- Geçmeli yapı: aletsiz boru montajı
- Boruyla aynı malzeme, korozyona uğramaz
- Ø20 – Ø110 mm
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Single Clamp PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | PN | D | L1 | H | LB |
|---|---|---|---|---|---|---|---|
| 20 mm | 4300902025021 | 20 | 25 | 5,5 | 33 | 6,9 | 32,5 |
| 25 mm | 4300902525121 | 25 | 25 | 5,5 | 37 | 7,5 | 37,5 |
| 32 mm | 4300903225221 | 32 | 25 | 5,5 | 43 | 8,0 | 47,5 |
| 40 mm | 4300904025322 | 40 | 25 | 5,5 | 48 | 14,4 | 55,0 |
| 50 mm | 4300905025422 | 50 | 25 | 5,5 | 64 | 11,2 | 56,0 |
| 63 mm | 4300906331622 | 63 | 25 | 7,5 | 82 | 14,2 | 79,0 |
| 75 mm | 4300907532022 | 75 | 25 | 7,5 | 93 | 16,6 | 93,0 |
| 90 mm | 4300909032022 | 90 | 25 | 7,5 | 115 | 16,7 | 120,0 |
| 110 mm | 4300911009022 | 110 | 25 | 7,5 | 134 | 16,4 | 124,0 |
d: boru dış çapı (mm) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · H: yükseklik (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
| Ø110 | 32,5 | 50 | 10 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Kelepçe aralığı ne olmalı?
Aralık boru çapına, su sıcaklığına ve boru tipine göre değişir; sıcak su hatlarında ve cam elyafsız borularda daha sık kelepçe gerekir. Proje değerlerine göre belirleyin.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
