GF+ Aquasystem PP-R Te

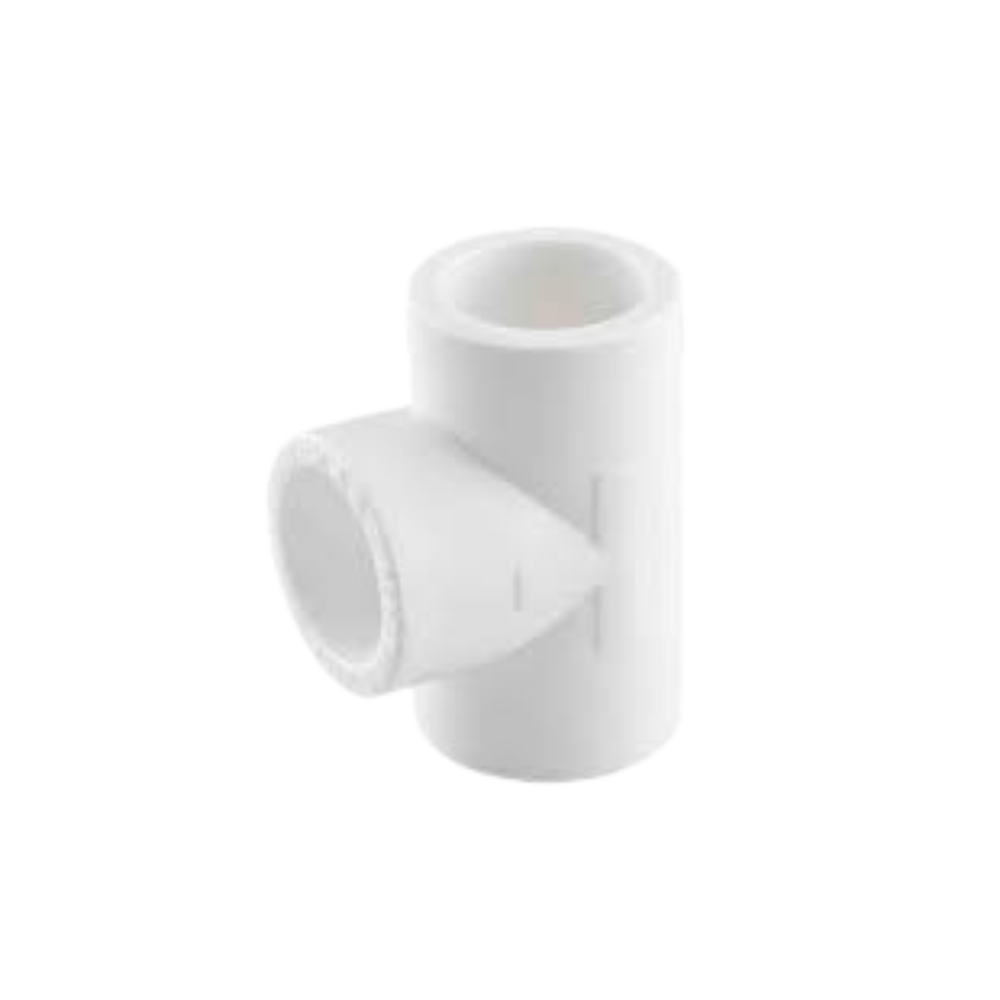

GF+ Aquasystem PP-R Te — Hattan aynı çapta 90° branşman alan eşit ağızlı tedir. Üç ucu da soket füzyon kaynaklıdır; dağıtım noktalarında hattı ikiye ayırmak ya da iki hattı birleştirmek için kullanılır.
Kullanım alanları
- Daire içi dağıtımda ıslak hacim ve mutfak branşmanları
- Kolonlardan kat çıkışları
- Isıtma hatlarında gidiş–dönüş ayrımları
Öne çıkan özellikler
- Üç eşit ağız, Ø20 – Ø160 mm
- PN25 basınç sınıfı
- Soket füzyon kaynağıyla contasız, sızdırmaz birleşim
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Tee PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN20 / PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | PN | D | L1 | LB |
|---|---|---|---|---|---|---|
| 20 mm | 4300902008021 | 20 | 25 | 27,8 | 14,8 | 51,5 |
| 25 mm | 4300902508121 | 25 | 25 | 32,5 | 16,0 | 59,0 |
| 32 mm | 4300903208221 | 32 | 25 | 41,5 | 18,0 | 70,0 |
| 40 mm | 4300904008321 | 40 | 25 | 54,0 | 21,0 | 87,0 |
| 50 mm | 4300905008421 | 50 | 25 | 66,2 | 25,5 | 102,5 |
| 63 mm | 4300906308521 | 63 | 25 | 83,0 | 27,5 | 128,0 |
| 75 mm | 4300907508621 | 75 | 25 | 98,0 | 30,5 | 140,0 |
| 90 mm | 4300909008721 | 90 | 25 | 117,5 | 35,5 | 163,8 |
| 110 mm | 4300911008821 | 110 | 25 | 143,5 | 38,0 | 194,0 |
| 160 mm | 4300916009021 | 160 | 20 | 208,0 | 48,0 | 260,0 |
d: boru dış çapı (mm) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
| Ø110 | 32,5 | 50 | 10 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Branşman farklı çapta olacaksa ne kullanılır?
Farklı çaplı çıkışlar için PP-R İnegal Te kullanılır.
Ø160 mm için hangi birleşim yöntemi kullanılır?
GF, Ø160 mm’de alın kaynaklı (SDR11) ve soket kaynaklı iki seçenek sunar. Bu ürün soket kaynaklıdır ve tüm SDR serilerindeki borulara kaynaklanabilir.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
