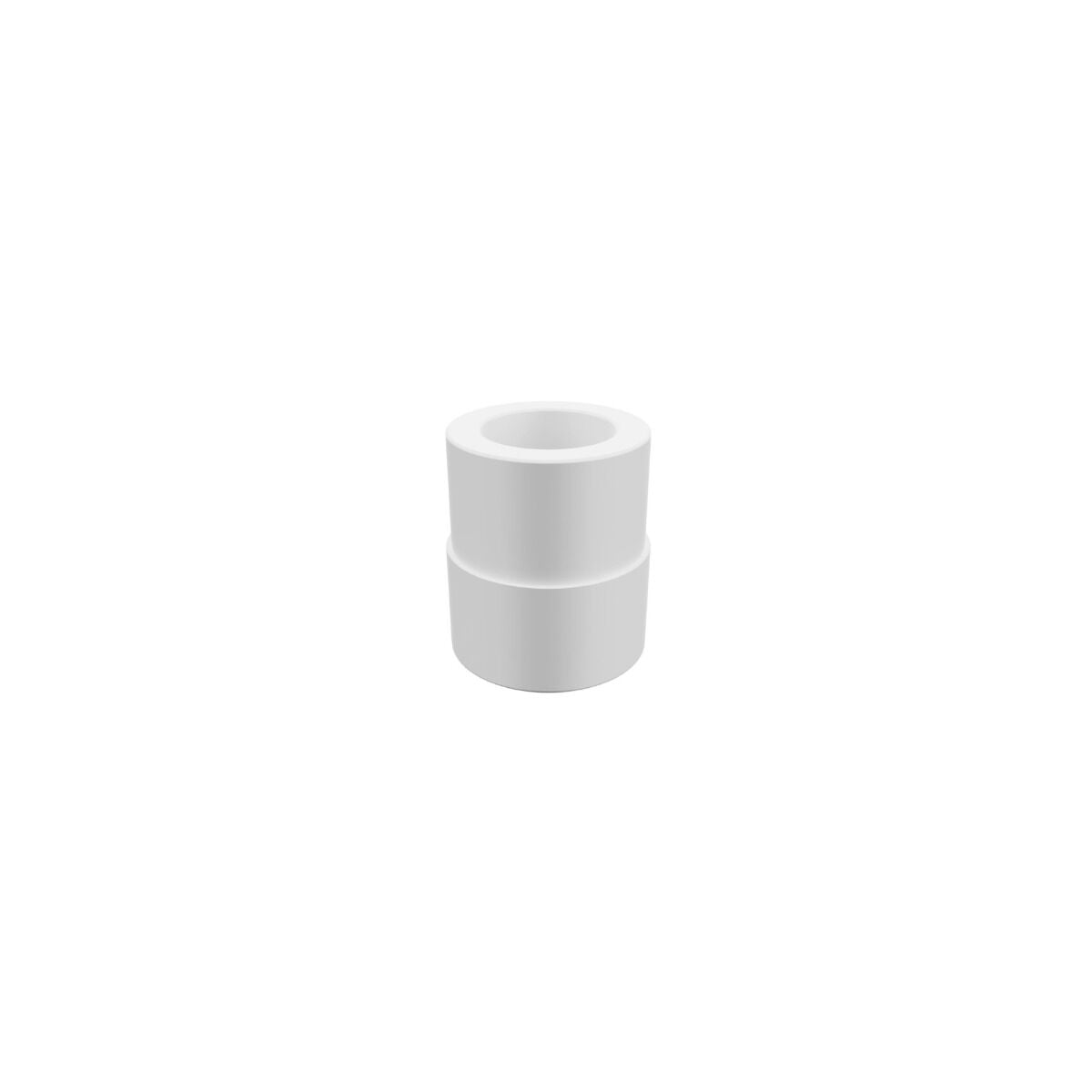

GF+ Aquasystem PP-R Redüksiyon 90-75 mm
GF+ Aquasystem PP-R Redüksiyon — İki farklı çaptaki boruyu düz hatta birleştiren çap düşürme parçasıdır. Büyük ucu soket, küçük ucu ise ölçüsüne göre soket ya da kuyruk (erkek) yapıdadır.
Kullanım alanları
- Kolondan kat dağıtımına çap düşümü
- Ana hattan branşman çaplarına geçiş
- Pompa, kollektör ve vana bağlantılarında çap uyarlaması
Öne çıkan özellikler
- Ø25/20’den Ø160/110 mm’ye kadar geniş ölçü yelpazesi
- PN25 basınç sınıfı
- Düz geçiş: yön değiştirmeden çap düşümü
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Reducer PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | d1 | PN | D | D1 | L1 | L2 | LB |
|---|---|---|---|---|---|---|---|---|---|
| 25-20 mm | 4300402510021 | 25 | 20 | 25 | 16,3 | 28,0 | 18,5 | 15,5 | 36,0 |
| 32-20 mm | 4300403210121 | 32 | 20 | 25 | 20,9 | 29,0 | 21,0 | 14,5 | 41,5 |
| 32-25 mm | 4300403210221 | 32 | 25 | 25 | 21,4 | 33,8 | 19,6 | 16,0 | 38,2 |
| 40-20 mm | 4300404010321 | 40 | 20 | 25 | 30,8 | 29,0 | 26,8 | 16,0 | 45,8 |
| 40-25 mm | 4300404010421 | 40 | 25 | 25 | 30,8 | 34,0 | 27,0 | 19,0 | 46,5 |
| 40-32 mm | 4300404010521 | 40 | 32 | 25 | 31,0 | 42,5 | 26,7 | 20,0 | 47,0 |
| 50-20 mm | 4300405010621 | 50 | 20 | 25 | 33,2 | 26,5 | 23,5 | 14,5 | 47,5 |
| 50-25 mm | 4300405010721 | 50 | 25 | 25 | 33,2 | 33,0 | 23,5 | 16,0 | 48,5 |
| 50-32 mm | 4300405010821 | 50 | 32 | 25 | 33,2 | 41,5 | 23,5 | 18,1 | 50,7 |
| 50-40 mm | 4300405010921 | 50 | 40 | 25 | 33,4 | 52,0 | 23,5 | 20,5 | 53,8 |
| 63-25 mm | 4300406311021 | 63 | 25 | 25 | 42,0 | 33,0 | 27,5 | 16,5 | 55,3 |
| 63-32 mm | 4300406311121 | 63 | 32 | 25 | 41,8 | 41,5 | 27,5 | 18,1 | 58,0 |
| 63-40 mm | 4300406311221 | 63 | 40 | 25 | 42,0 | 52,0 | 27,5 | 20,7 | 60,5 |
| 63-50 mm | 4300406311321 | 63 | 50 | 25 | 43,0 | 65,5 | 27,5 | 32,2 | 63,0 |
| 75-50 mm | 4300407511421 | 75 | 50 | 25 | 50,0 | 66,0 | 30,0 | 24,0 | 68,0 |
| 75-63 mm | 4300407511521 | 75 | 63 | 25 | 51,5 | 82,4 | 30,0 | 28,0 | 71,5 |
| 90-50 mm | 4300409011521 | 90 | 50 | 25 | 60,0 | 66,0 | 40,0 | 23,5 | 68,0 |
| 90-63 mm | 4300409011621 | 90 | 63 | 25 | 60,0 | 84,0 | 41,0 | 27,5 | 75,0 |
| 90-75 mm | 4300409011721 | 90 | 75 | 25 | 59,0 | 98,0 | 41,0 | 30,5 | 81,0 |
| 110-63 mm | 4300411011721 | 110 | 63 | 25 | 70,8 | 84,0 | 45,0 | 28,0 | 82,0 |
| 110-75 mm | 4300411011821 | 110 | 75 | 25 | 72,0 | 98,5 | 45,0 | 31,0 | 87,0 |
| 110-90 mm | 4300411011921 | 110 | 90 | 25 | 75,0 | 118,5 | 45,0 | 35,5 | 92,0 |
| 160-110 mm | 4300416011921 | 160 | 110 | 25 | 106,8 | 144,5 | 50,0 | 37,0 | 90,0 |

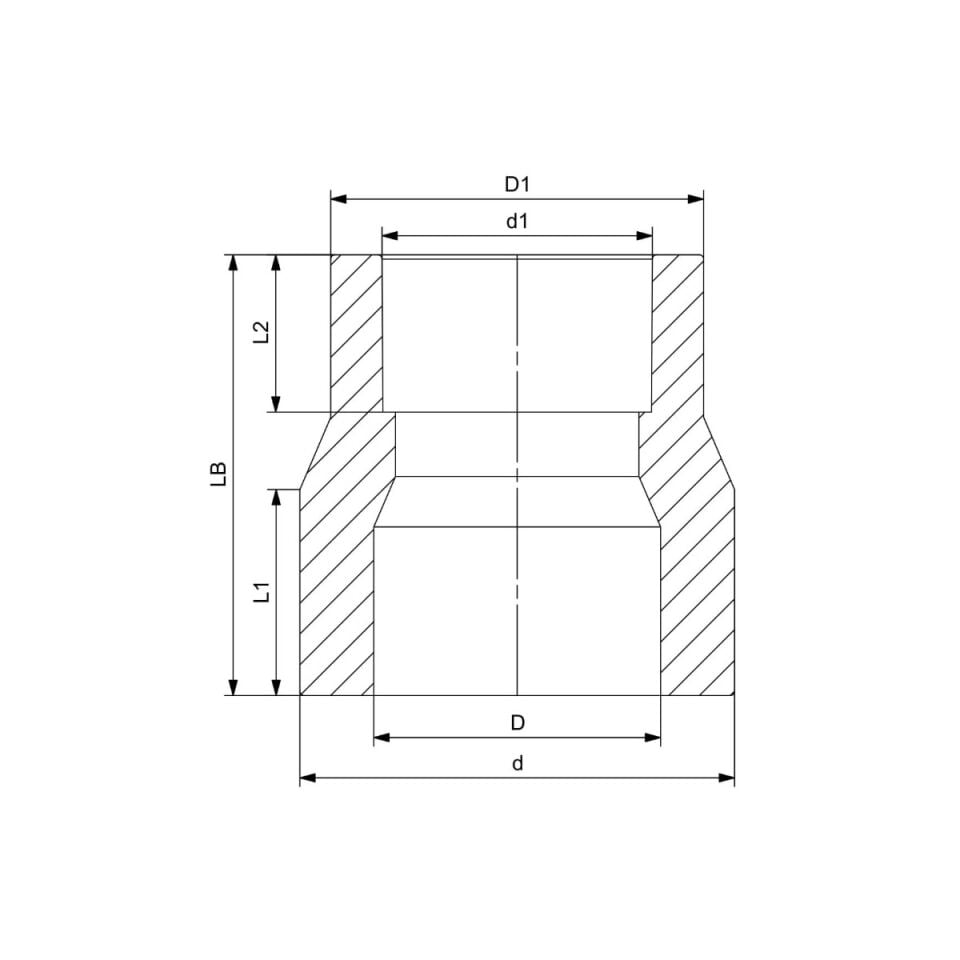

d: boru dış çapı (mm) · d1: ikinci ağzın boru çapı (mm) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · D1: ikinci ağız gövde çapı (mm) · L1: kaynak soketi derinliği (mm) · L2: ikinci ağız soket derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
| Ø110 | 32,5 | 50 | 10 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Ölçü nasıl okunur?
Örneğin 32-20 mm: büyük ucu Ø32, küçük ucu Ø20 mm hatta bağlanır.
Redüksiyon ile inegal te arasındaki fark nedir?
Redüksiyon düz hatta çap düşürür; inegal te ise hattan farklı çapta bir branşman alır.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
