GF+ Aquasystem PP-R Rakor

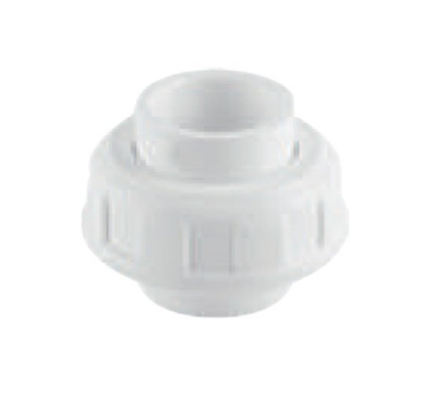

GF+ Aquasystem PP-R Rakor — Hattı kesmeden sökülüp takılabilen bir bağlantı noktası oluşturan, iki ucu kaynaklı tam plastik rakordur. Pompa, sayaç, filtre gibi bakım gerektiren ekipmanların önünde ve arkasında kullanılır.
Kullanım alanları
- Pompa, filtre ve su sayacı bağlantıları
- Bakımda sökülmesi gereken hat parçaları
- Kollektör ve kazan dairesi bağlantıları
Öne çıkan özellikler
- Hattı kesmeden sökülebilir bağlantı
- İki ucu soket füzyon kaynaklı
- GF verisine göre PN10 sıcak ve soğuk su uygulamaları için
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Union PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN10 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | PN | L1 | LB |
|---|---|---|---|---|---|
| 20 mm | 4300902028021 | 20 | 10 | 15,4 | 43,2 |
| 25 mm | 4300902528121 | 25 | 10 | 18,5 | 46,7 |
| 32 mm | 4300903228221 | 32 | 10 | 20,5 | 52,2 |
| 40 mm | 4300904028321 | 40 | 10 | 23,9 | 60,5 |
| 50 mm | 4300905028421 | 50 | 10 | 24,0 | 65,4 |
| 63 mm | 4300906328521 | 63 | 10 | 27,5 | 71,0 |
| 75 mm | 4300907528621 | 75 | 10 | 31,0 | 79,0 |
| 90 mm | 4300909032521 | 90 | 10 | 35,5 | 90,5 |
d: boru dış çapı (mm) · PN: anma basıncı (bar, 20 °C) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Basınç sınıfı nedir?
GF veri sayfasına göre PP-R rakor PN10 sıcak ve soğuk su uygulamaları içindir; daha yüksek basınçlı noktalarda metal dişli geçişli rakorları tercih edin.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
