GF+ Aquasystem PP-R Manşon

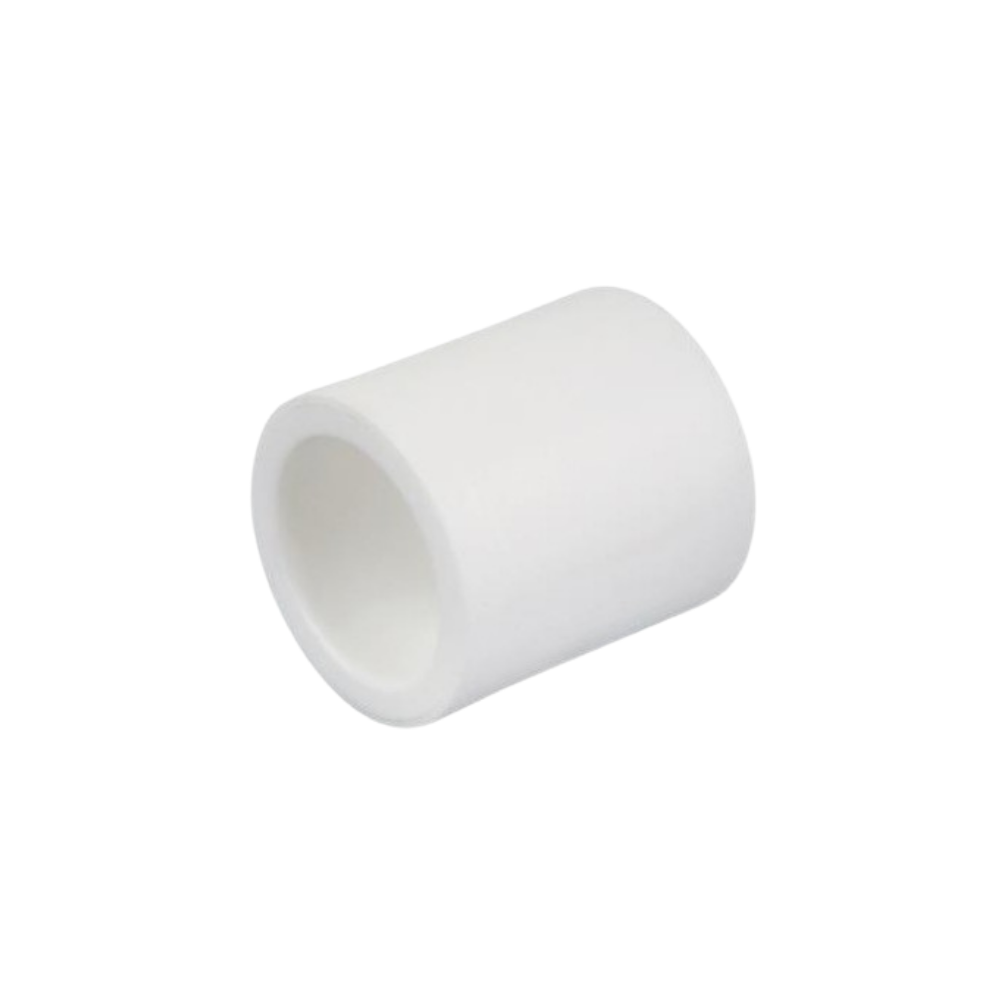

GF+ Aquasystem PP-R Manşon — Aynı çaptaki iki boruyu düz hatta uç uca birleştiren ek parçadır. Boru boyunu uzatmak ve hasarlı bir boru bölümünü kesip yenisini eklemek için kullanılır.
Kullanım alanları
- Boru boylarını uzatma (Aquasystem borular 4 m boyundadır)
- Arıza onarımında hasarlı bölümün değiştirilmesi
- Kolon ve ana dağıtım hatları
Öne çıkan özellikler
- İki ucu da soket füzyon kaynaklı
- Ø20 – Ø160 mm, PN25 basınç sınıfı
- Kısa gövde, hat üzerinde minimum yer
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Socket PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN20 / PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | PN | D | L1 | LB |
|---|---|---|---|---|---|---|
| 20 mm | 4300502020021 | 20 | 25 | 27,5 | 14,5 | 33,0 |
| 25 mm | 4300502520121 | 25 | 25 | 33,0 | 16,0 | 37,0 |
| 32 mm | 4300503220221 | 32 | 25 | 41,0 | 18,0 | 40,0 |
| 40 mm | 4300504020321 | 40 | 25 | 52,0 | 21,0 | 45,0 |
| 50 mm | 4300505020421 | 50 | 25 | 66,3 | 23,5 | 51,0 |
| 63 mm | 4300506320521 | 63 | 25 | 83,5 | 28,0 | 57,5 |
| 75 mm | 4300507520621 | 75 | 25 | 98,0 | 30,5 | 66,0 |
| 90 mm | 4300509020721 | 90 | 25 | 118,0 | 34,5 | 75,0 |
| 110 mm | 4300511020821 | 110 | 25 | 143,5 | 39,5 | 83,5 |
| 160 mm | 4300516000121 | 160 | 20 | 208,0 | 48,0 | 103,0 |
d: boru dış çapı (mm) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
| Ø110 | 32,5 | 50 | 10 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Aynı hatta farklı çaplar nasıl birleştirilir?
Farklı çaplar için manşon yerine PP-R Redüksiyon kullanılır.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
