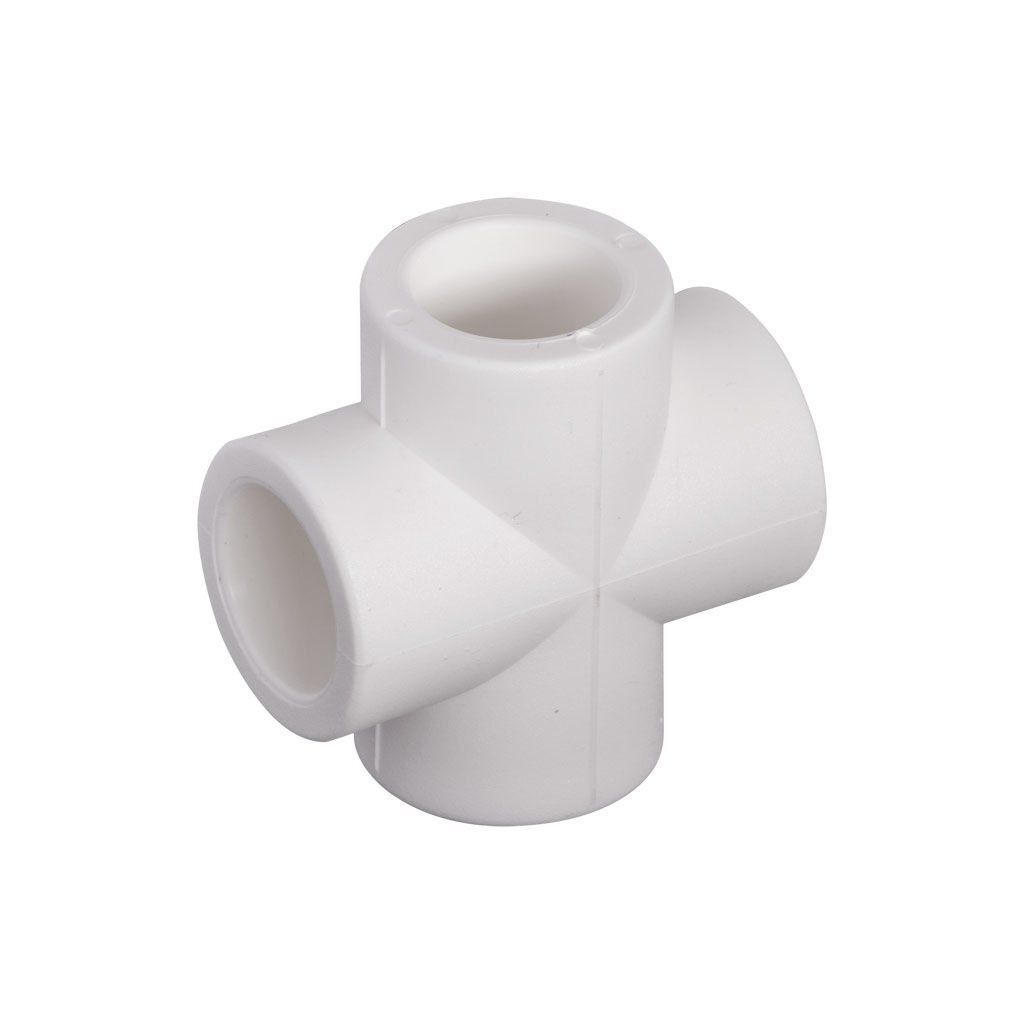

GF+ Aquasystem PP-R İnegal İstavroz
GF+ Aquasystem PP-R İnegal İstavroz — Ana hattan karşılıklı iki adet daha küçük çaplı branşman alan redüksiyonlu istavrozdur.
Kullanım alanları
- Ana hattan iki karşılıklı küçük çaplı çıkış
- Daire girişinde ıslak hacim ve mutfağa ayrılma
- Isıtma dağıtımında çift yönlü branşman
Öne çıkan özellikler
- Ana hat ve branşman farklı çapta
- Te + redüksiyon kombinasyonuna göre daha az kaynak
- PN25 basınç sınıfı
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Reducing Cross PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | d1 | PN | L1 | L2 | LB |
|---|---|---|---|---|---|---|---|
| 25-20 mm | 4300902560222 | 25 | 20 | 25 | 16 | 15 | 56,0 |
| 32-25 mm | 4300903260322 | 32 | 25 | 25 | 18 | 16 | 70,0 |
| 40-32 mm | 4300904060422 | 40 | 32 | 25 | 21 | 18 | 86,0 |
d: boru dış çapı (mm) · d1: ikinci ağzın boru çapı (mm) · PN: anma basıncı (bar, 20 °C) · L1: kaynak soketi derinliği (mm) · L2: ikinci ağız soket derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Ölçü nasıl okunur?
Örneğin 32-25 mm: ana hat Ø32, karşılıklı iki branşman Ø25 mm.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
