GF+ Aquasystem PP-R İç Dişli Te

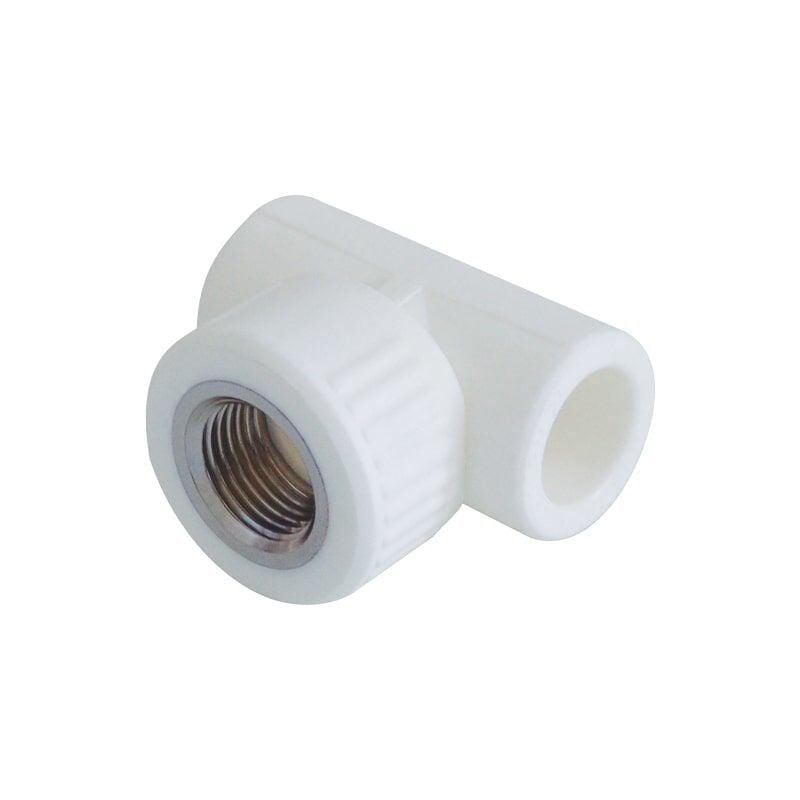

GF+ Aquasystem PP-R İç Dişli Te — Ana hattı boruya kaynaklı devam ettirirken ortadan nikel kaplı pirinç iç dişli çıkış veren tedir. Hat üzerinden doğrudan dişli bir branşman (musluk, vana, sensör, hava atıcı) almak için kullanılır.
Kullanım alanları
- Musluk ve bahçe vanası çıkışları
- Hat üzerine manometre, termometre ya da hava atıcı bağlama
- Dişli armatür branşmanları
Öne çıkan özellikler
- Branşmanda nikel kaplı pirinç iç dişli (BSPP-G)
- Ana hat soket füzyon kaynaklı
- PN25 basınç sınıfı
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Tee Female BSPP-G PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Dişli insert | Nikel kaplı pirinç, BSPP-G (ISO 228) diş |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | DN | G | PN | D | L1 | L | LB |
|---|---|---|---|---|---|---|---|---|---|
| 20 mm - 1/2″ | 4300902010021 | 19,2 | 20 | 1∕2 | 25 | 27,5 | 14,8 | 51,5 | 46,8 |
| 20 mm - 3/4″ | 4300902010121 | 19,2 | 20 | 3∕4 | 25 | 29,8 | 14,8 | 59,0 | 50,9 |
| 25 mm - 1/2″ | 4300902510221 | 24,2 | 25 | 1∕2 | 25 | 33,0 | 16,0 | 59,0 | 54,5 |
| 25 mm - 3/4″ | 4300902510321 | 24,2 | 25 | 3∕4 | 25 | 33,0 | 16,0 | 59,0 | 54,5 |
| 32 mm - 1″ | 4300903210521 | 31,1 | 32 | 1 | 25 | 42,0 | 18,5 | 74,5 | 69,0 |
| 32 mm - 3/4″ | 4300903210421 | 31,1 | 32 | 3∕4 | 25 | 42,0 | 18,5 | 75,0 | 69,0 |
d: boru dış çapı (mm) · DN: anma çapı · G: diş ölçüsü (inç, BSPP – ISO 228) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · L: yan çıkış / dişli boy (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Dişli bağlantıyı sıkarken pirinç kısımdan anahtarla tutun; PP-R gövdeye tork uygulamayın. Dişte keten ya da sızdırmazlık bandı kullanın.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Branşman dış dişli olsun istersem?
Dış dişli çıkış için PP-R Dış Dişli Te kullanılır.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
