GF+ Aquasystem PP-R İç / Dış Dişli Batarya Bağlantısı

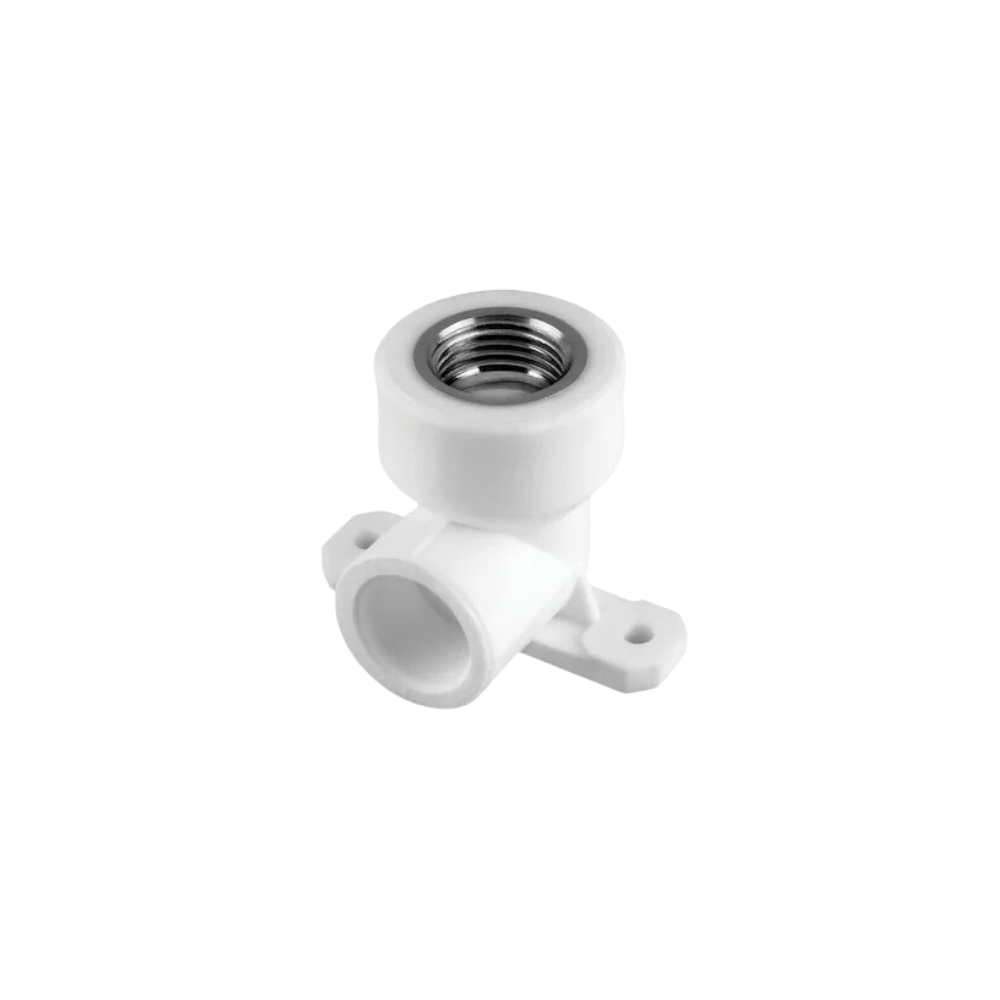

GF+ Aquasystem PP-R İç / Dış Dişli Batarya Bağlantısı — Montaj plakalı (kulaklı) tek çıkışlı batarya bağlantı dirseğidir; iç dişli ve dış dişli olmak üzere iki tipi vardır. Batarya ve armatür çıkışlarını duvarda sabit ve hizalı tutar.
Kullanım alanları
- Duş ve lavabo bataryası çıkışları
- Ankastre armatür bağlantıları
- Musluk ve makine bağlantıları
Öne çıkan özellikler
- Geniş montaj plakası, sağlam duvar tespiti
- İç dişli ya da dış dişli seçenek
- Nikel kaplı pirinç dişli (BSPP-G), PN25
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Female Backplate Elbow Type 2 BSPP-G PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Dişli insert | Nikel kaplı pirinç, BSPP-G (ISO 228) diş |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | G | PN | D | L1 | LB |
|---|---|---|---|---|---|---|---|
| 20 mm - 1/2″ - İç Dişli | 4300902002021 | 20 | 1∕2 | 25 | 28,0 | 15,0 | 47,0 |
| 20 mm - 1/2″ - Dış Dişli | 4300902002121 | 20 | 1∕2 | 25 | 28,0 | 15,0 | 60,0 |
d: boru dış çapı (mm) · G: diş ölçüsü (inç, BSPP – ISO 228) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Dişli bağlantıyı sıkarken pirinç kısımdan anahtarla tutun; PP-R gövdeye tork uygulamayın. Dişte keten ya da sızdırmazlık bandı kullanın.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Hangi tipi seçmeliyim?
Bataryanın ya da bağlanacak elemanın dişine bakın: dış dişli eleman için iç dişli, iç dişli eleman için dış dişli tip seçilir.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
