GF+ Aquasystem PP-R Çiftli Kelepçe

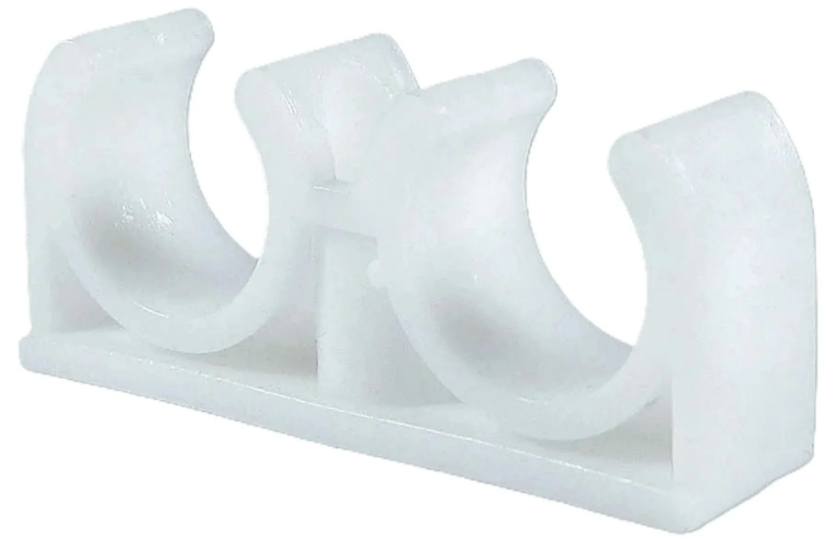

GF+ Aquasystem PP-R Çiftli Kelepçe — İki paralel boruyu (örneğin sıcak ve soğuk su) aynı noktadan sabitleyen çift yuvalı geçmeli kelepçedir. İki hat arasındaki mesafeyi sabit tutar ve düzgün bir tesisat görünümü sağlar.
Kullanım alanları
- Sıcak–soğuk su hatlarının birlikte taşınması
- Isıtma gidiş–dönüş hatları
- Sıva üstü ve şaft içi tesisat
Öne çıkan özellikler
- İki boru tek tespit noktası
- Hatlar arası sabit eksen mesafesi
- Ø20 – Ø32 mm
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Double Clamp PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | PN | D | L1 | H | LB |
|---|---|---|---|---|---|---|---|
| 20 mm | 4300902025521 | 20 | 25 | 6,0 | 70 | 7,6 | 28,0 |
| 25 mm | 4300902525621 | 25 | 25 | 6,0 | 83 | 7,5 | 33,0 |
| 32 mm | 4300903225722 | 32 | 25 | 6,0 | 90 | 6,3 | 36,0 |
d: boru dış çapı (mm) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · H: yükseklik (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
İki farklı çaplı boru takılabilir mi?
Hayır; iki yuva da aynı çap içindir.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
