GF+ Aquasystem PP-R Altı Köşe Oynar Başlıklı İç Dişli Rakor

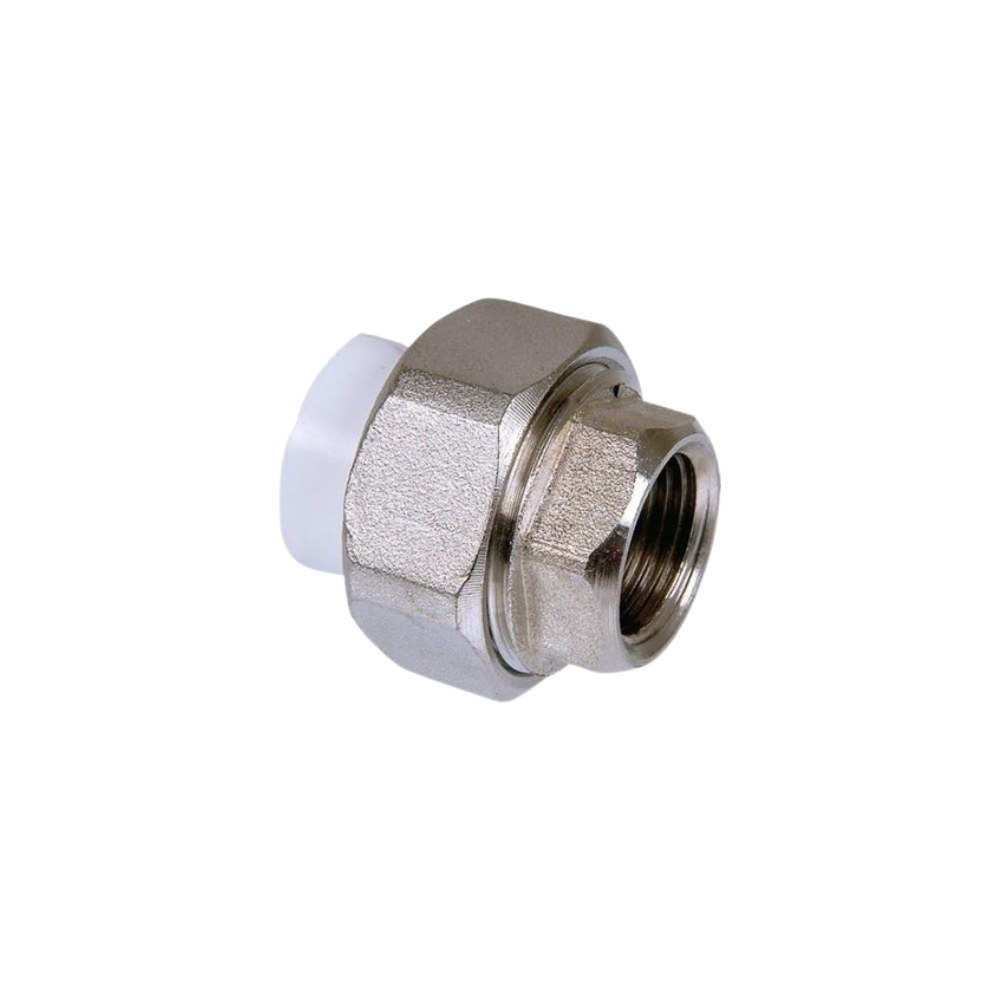

GF+ Aquasystem PP-R Altı Köşe Oynar Başlıklı İç Dişli Rakor — Boruya kaynaklanan PP-R gövde ile dönebilen (oynar) altıgen pirinç iç dişli başlıktan oluşan geçiş rakorudur. Başlık bağımsız döndüğü için borunun ya da karşı ekipmanın döndürülmesine gerek kalmaz.
Kullanım alanları
- Pompa, sayaç ve vana gibi sökülebilmesi gereken ekipmanlar
- Sabit duran dış dişli ekipmanlara bağlantı
- Kazan dairesi ve kollektör bağlantıları
Öne çıkan özellikler
- Oynar başlık: hattı döndürmeden bağlama
- Nikel kaplı pirinç altıgen iç dişli (BSPP-G)
- Ø20 – Ø63 mm, PN25
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Transition Joint Hexagonal Female BSPP-G PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Dişli insert | Nikel kaplı pirinç, BSPP-G (ISO 228) diş |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | DN | G | PN | D | L1 | LB |
|---|---|---|---|---|---|---|---|---|
| 20 mm - 1/2″ | 4300902003021 | 19,2 | 20 | 1∕2 | 25 | 25,2 | 15,4 | 38,6 |
| 20 mm - 3/4″ | 4300902003121 | 19,2 | 20 | 3∕4 | 25 | 25,2 | 15,4 | 41,1 |
| 25 mm - 3/4″ | 4300902503321 | 24,3 | 25 | 3∕4 | 25 | 32,8 | 18,5 | 44,1 |
| 32 mm - 1″ | 4300903203521 | 31,2 | 32 | 1 | 25 | 39,9 | 20,5 | 50,1 |
| 40 mm - 1 1/4″ | 4300904005021 | 39,0 | 40 | 1 1∕4 | 25 | 49,7 | 23,9 | 58,7 |
| 50 mm - 1 1/2″ | 4300905005121 | 48,9 | 50 | 1 1∕2 | 25 | 57,9 | 24,0 | 58,9 |
| 63 mm - 2″ | 4300906305221 | 61,9 | 63 | 2 | 25 | 73,6 | 27,5 | 66,1 |
d: boru dış çapı (mm) · DN: anma çapı · G: diş ölçüsü (inç, BSPP – ISO 228) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø20 | 14 | 5 | 4 | 2 |
| Ø25 | 15 | 7 | 4 | 2 |
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Dişli bağlantıyı sıkarken pirinç kısımdan anahtarla tutun; PP-R gövdeye tork uygulamayın. Dişte keten ya da sızdırmazlık bandı kullanın.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Oynar başlığın avantajı nedir?
Karşı ekipman sabitken bağlantı yapılabilir ve gerektiğinde hat kesilmeden sökülebilir.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
