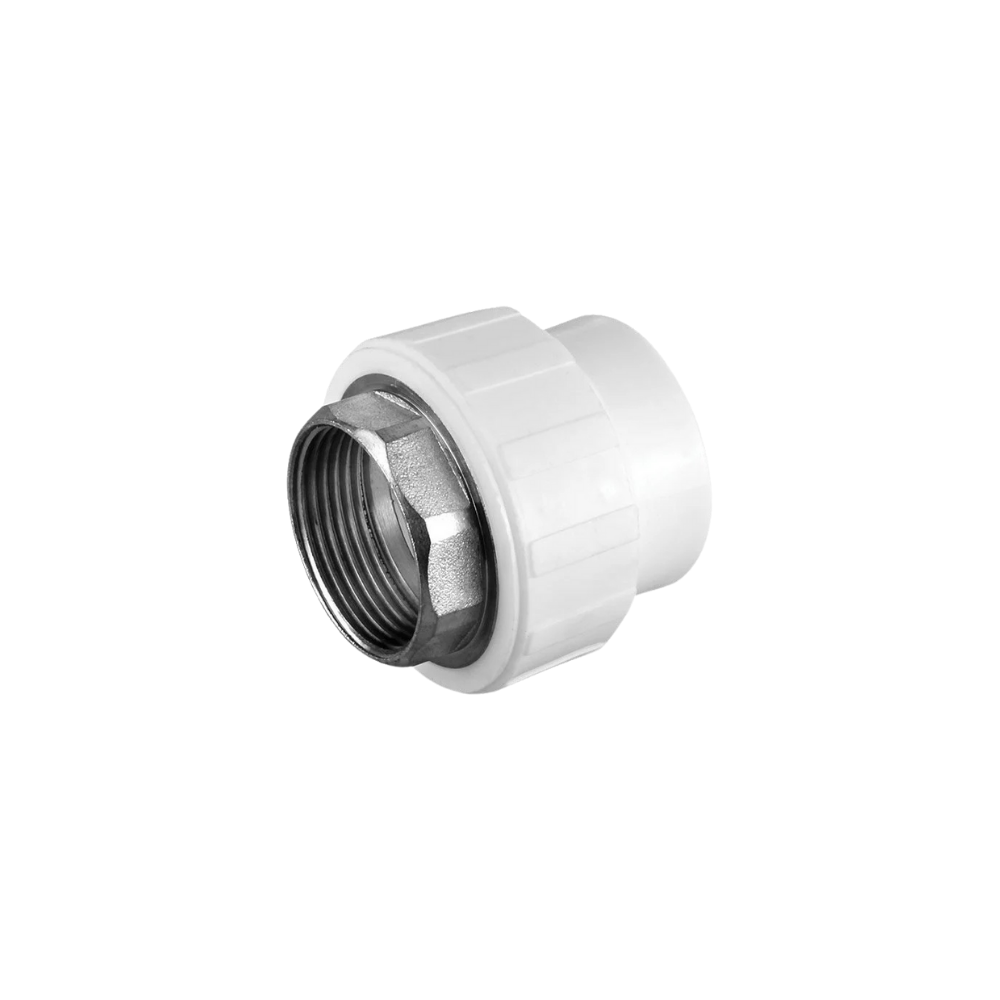

GF+ Aquasystem PP-R Altı Köşe İç Dişli Nipel
GF+ Aquasystem PP-R Altı Köşe İç Dişli Nipel — Büyük çaplı hatlarda PP-R borudan dış dişli ekipmana geçiş sağlayan, altıgen pirinç iç dişli gövdeli nipeldir.
Kullanım alanları
- Kolon ve ana hatlarda dişli vana ve pompa bağlantıları
- Kazan dairesi ve mekanik oda
- Büyük çaplı galvaniz tesisata geçiş
Öne çıkan özellikler
- Nikel kaplı pirinç altıgen iç dişli (BSPP-G)
- Anahtarla güvenli sıkma
- Ø32 – Ø110 mm, PN25
Teknik özellikler
| Özellik | Değer |
|---|---|
| Seri | GF+ Aquasystem (Georg Fischer Piping Systems) |
| GF ürün tanımı | AQUASYSTEM Female Socket (Hexagon) BSPP-G PP-R |
| Gövde malzemesi | PP-R (polipropilen random kopolimer, Tip 3) |
| Dişli insert | Nikel kaplı pirinç, BSPP-G (ISO 228) diş |
| Basınç sınıfı (GF verisi) | PN25 |
| Birleşim | Soket füzyon (polifüzyon) kaynağı — conta ve sıkma elemanı yok |
| Renk | Beyaz |
| Kullanım | Soğuk ve sıcak kullanım suyu, ısıtma tesisatı |
| Standartlar | Boru: DIN 8077/8078, TS EN ISO 15874 · Ek parça: DIN 16962, TS EN ISO 15874 |
Ölçü tablosu
| Ölçü | Ürün kodu | d | G | PN | D | L1 | LB |
|---|---|---|---|---|---|---|---|
| 32 mm - 1″ | 4300703225021 | 32,0 | 1 | 25 | 43,0 | 18,5 | 56,5 |
| 40 mm - 1 1/4″ | 4300704025121 | 40,0 | 1 1∕4 | 25 | 52,8 | 21,1 | 58,5 |
| 50 mm - 1 1/2″ | 4300705025221 | 50,0 | 1 1∕2 | 25 | 65,0 | 26,0 | 62,5 |
| 63 mm - 2″ | 4300706325321 | 63,0 | 2 | 25 | 82,5 | 28,0 | 75,8 |
| 75 mm - 2 1/2″ | 4300707525421 | 75,0 | 2 1∕2 | 25 | 101,2 | 31,0 | 80,0 |
| 90 mm - 3″ | 4300709025621 | 90,0 | 3 | 25 | 119,0 | 35,8 | 98,0 |
| 110 mm - 4″ | 4300711025521 | 110,0 | 4 | 25 | 147,0 | 43,0 | 99,3 |
d: boru dış çapı (mm) · G: diş ölçüsü (inç, BSPP – ISO 228) · PN: anma basıncı (bar, 20 °C) · D: gövde dış çapı (mm) · L1: kaynak soketi derinliği (mm) · LB: toplam boy (mm). Ölçüler GF Piping Systems veri sayfasındandır; ürün görsellerindeki teknik çizim ölçülerin yerini gösterir.
Kaynak (soket füzyon) süreleri
| Boru çapı | Kaynak derinliği (mm) | Isıtma (sn) | Birleştirme süresi (sn) | Soğuma (dk) |
|---|---|---|---|---|
| Ø32 | 16,5 | 8 | 6 | 4 |
| Ø40 | 18 | 12 | 6 | 4 |
| Ø50 | 20 | 18 | 6 | 4 |
| Ø63 | 24 | 24 | 8 | 6 |
| Ø75 | 26 | 30 | 8 | 8 |
| Ø90 | 29 | 40 | 8 | 8 |
| Ø110 | 32,5 | 50 | 10 | 8 |
Değerler DVS 2207-11’e göre +20 °C ortam ve 260 °C pafta sıcaklığı içindir. +5 °C’nin altındaki ortamlarda ısıtma süresini yaklaşık %50 uzatın. Isıtma süresi, boru ve ek parça paftaya tam oturduğu andan itibaren sayılır; birleştirme süresi içinde parçalar döndürülmeden eksenel olarak hizalanabilir.
Montaj ipuçları
- Boruyu makasla dik kesin; kaynak derinliğini boruya işaretleyin.
- Boru ve ek parçayı aynı anda, döndürmeden paftaya sürün; ısıtma süresi dolunca hızlıca ve eksenel olarak birleştirin.
- Birleştirme süresi geçtikten sonra parçaları döndürmeyin; soğuma süresi dolmadan hatta basınç vermeyin.
- Dişli bağlantıyı sıkarken pirinç kısımdan anahtarla tutun; PP-R gövdeye tork uygulamayın. Dişte keten ya da sızdırmazlık bandı kullanın.
- Tesisatı kapatmadan önce basınç testi yapın.
Sık sorulan sorular
Neden altı köşe?
Büyük dişlerde daha yüksek sıkma torku gerekir; altıgen yüzey anahtarın kaymadan tutmasını sağlar.
Aquasystem sisteminde birlikte kullanılanlar
PP-R Standart Boru SDR6 · PP-R Cam Elyaf Takviyeli (Faser) Boru · PP-R Kaynak Seti · PP-R Kaynak Paftaları · PP-R Boru Makası · PP-R Dirsek 90°
Marka hakkında
Aquasystem, İsviçre merkezli Georg Fischer (GF) Piping Systems’in PP-R boru, ek parça, vana ve kaynak ekipmanından oluşan tesisat sistemidir. Sistemin tüm bileşenleri birbiriyle uyumlu üretilir ve aynı kaynak yöntemiyle birleştirilir. Novus Mühendislik, GF+ Aquasystem sisteminin tüm bileşenlerini proje ve şantiye ihtiyacına göre tedarik eder.
