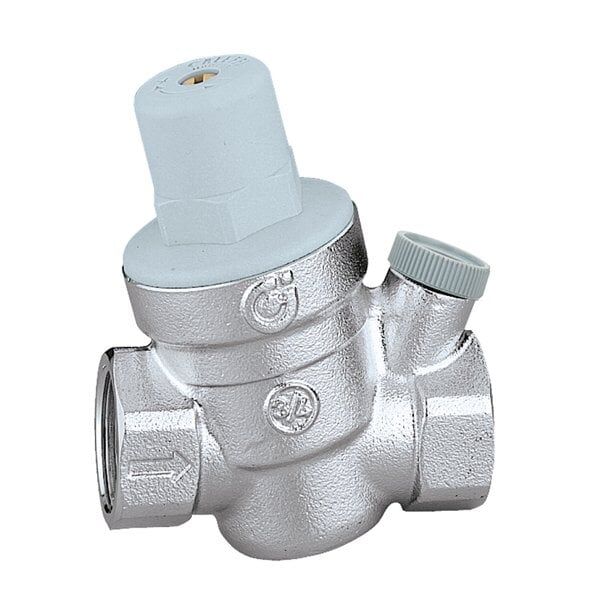

Caleffi Basınç Düşürücü | Eğimli Vana | Kartuşlu DN20 (¾”)

Caleffi Basınç Düşürücü | Eğimli Vana | Kartuşlu

Caleffi eğimli basınç düşürücü vana, konut ve küçük ölçekli tesisat sistemlerinde şebeke giriş basıncını güvenli seviyeye düşürmek ve sabitlemek amacıyla tasarlanmıştır. Değiştirilebilir kartuşu ve entegre pislik tutucusu sayesinde uzun ömürlü, güvenilir ve bakım dostu bir kullanım sunar.

Ürün Özellikleri

• Eğimli tip basınç düşürücü vana
• Değiştirilebilir kartuş ve entegre pislik tutucu
• Pirinç gövde – krom kaplama
• Maksimum giriş basıncı: 16 bar
• Çıkış basınç ayar aralığı: 1 ÷ 6 bar
• Maksimum çalışma sıcaklığı: 40°C
• 1/4” dişi basınç saati bağlantısı vardır. Manometre Basınç Saati Dahil Değildir.

* Basınç saati opsiyoneldir.
* Basınç saati dahil ürün: 533251
* Sadece manometre (1/4” alttan çıkışlı): 557310

Kullanım Amacı ve Uygulama Alanları

Basınç düşürücü vanalar, domestik su sistemlerinde genellikle yüksek ve değişken olarak gelen şebeke basıncını düşürmek ve dengelemek amacıyla kullanılır. Caleffi 533 serisi, özellikle apartman daireleri gibi küçük ölçekli sistemler ve sıcak su depolama ısıtıcılarının korunması için geliştirilmiştir.

Çalışma Prensibi

Basınç düşürücü vananın çalışması iki karşıt kuvvet arasındaki dengeye dayanır:

1. Akış kesitini açan yay kuvveti
2. Akış kesitini kapatan diyaframın itme kuvveti

Su Akışı Varken

Tüketim noktası açıldığında yay kuvveti diyafram kuvvetinden daha büyük olur. Obturatör aşağı hareket eder ve vana su akışına açılır. Su ihtiyacı arttıkça diyafram altındaki basınç düşer ve vanadan geçen su miktarı artar.

Su Akışı Yokken

Tüketim noktası kapatıldığında çıkış basıncı yükselir ve diyafram yukarı itilir. Böylece obturatör vanayı kapatır ve çıkış basıncı ayarlanmış değerde sabitlenir.

Yapısal Detaylar

• Konturlu diyafram: Hassas basınç düzenlemesi ve uzun ömür
• Çıkarılabilir kartuş: Kolay temizlik ve bakım
• Sessiz çalışma: Geniş çıkış bölmesi sayesinde düşük gürültü
• Kompakt eğimli tasarım: Dar alanlarda kolay montaj
• Yapışmaz malzemeler: Kireçlenme riskini azaltır

Hidrolik Emniyet Grupları ile Kullanım

5331 modeli, sıcak su depolama ısıtıcıları için tasarlanmış Caleffi 5261 serisi hidrolik emniyet grupları ile birlikte kullanım için uygundur. Ürünle birlikte verilen 3/4” somun, emniyet grubunun girişine doğrudan bağlantı imkânı sağlar.

Sertifikalar ve Onaylar

Basınç düşürücü vanalar, WRAS (Birleşik Krallık) ve Fransa'daki ACS spesifikasyonları ile uyumlu olarak onaylanmıştır

3/4" CALEFFI 533451 EĞİMLİ BASINÇ DÜŞÜRÜCÜ VANA

 3/4" Eğimli basınç düşürücü vana. Değiştirilebilir kartuş ve pislik tutucu

AÇIKLAMA:

⦁Eğimli basınç düşürücü vana.
⦁Değiştirilebilir kartuş ve pislik tutucu.
⦁Pirinç gövde. Krom kaplama.
⦁Maks. giriş basıncı: 16 bar.
⦁Çıkış basınç ayar aralığı: 1÷6 bar.
⦁Maks. çalışma sıcaklığı: 40°C.
⦁1/4” dişi basınç saati bağlantılı.( Basınç saati opsiyoneldir. )*
*Basınç saati dahil olan 533251 kodlu ürün fiyatına buradan ulaşabilirsiniz.*Ayrıca sadece basınç saati olan 557310 kodlu 1/4 alttan çıkışlı basınç saati manometre fiyatına buradan ulaşabilirsiniz.
*Kullanım talimatı için tıklayınız.

ÇALIŞMA:

Basınç düşürücü vanalar, domestik sistemlerin düzgün çalışması için genellikle çok yüksek ve değişken olarak gelen su şebekesi giriş basıncını azaltmak ve dengelemek amacıyla konut su sistemlerine monte edilirler. 533. serisi, boyutun ve sessiz çalışmanın özellikle önemli olduğu apartman dairesi gibi küçük sistemler için ve su deposu ısıtıcılarını korumak amacıyla geliştirilmiştir.

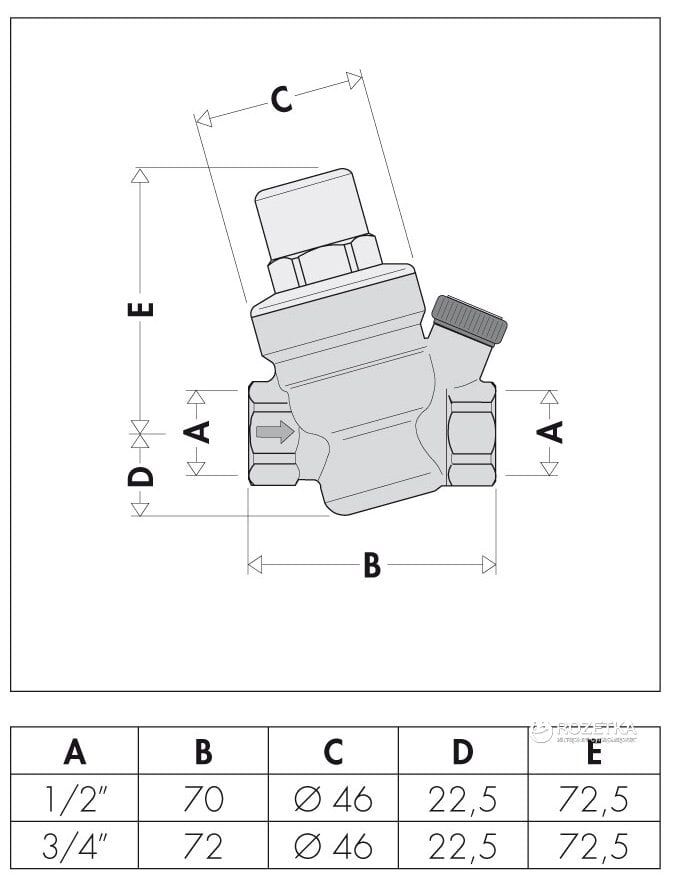

BOYUTLAR:

ÇALIŞMA PRENSİBİ:

Basınç düşürücü vananın çalışması iki karşıt kuvvet arasındaki dengeye dayanır:
1.akış kesitini açmak için yay kuvveti.
2.akış kesitini kapatmak için diyaframın itme kuvveti.

Su akışı ile çalışma

Su sisteminde bir tüketim noktası açıldığında, yay kuvveti diyaframın kuvvetinden daha büyük olur;
obturatör aşağı doğru hareket ederek vanayı su akışına açar.
Su ihtiyacı arttıkça diyaframın altındaki basınç azalır ve sonuç olarak vanadan daha fazla su akışı gerçekleşir.

Su akışı olmadan çalışma

Tüketim noktası çıkışı kapatıldığında çıkış yönü basıncı yükselir ve diyaframı yukarı doğru iter.
Sonuç olarak obtüratör, vanayı su geçişine kapatır ve basıncı ayarlanmış olan değerde sabitler.
Diyaframın yay üzerine uyguladığı kuvvet lehindeki küçük bir fark, cihazın kapanmasına neden olur.

YAPISAL DETAYLAR:

Konturlu diyafram

Diyafram, çıkış yönü basıncı değişimlerinde daha hassas basınç düzenlemesi sağlamak için özel bir form ile tasarlanmıştır.
Diyafram, ani basınç değişimlerine ve aşınmaya karşı daha dirençli olduğu için, bu tasarım özelliği vana ömrünü de uzatır.

Çıkarılabilir kartuş

Caleffi 533. serisi basınç düşürücü vanalardaki kartuşlar periyodik temizlik ve bakım için çıkarılabilir.

Sessiz çalışma

Basınç düşürücü vananın çıkış tarafındaki büyük bölme, düşük akış hızı bölgesi oluşturur. Bu önlem, basınç düşürme işlemi sırasında geçiş kesitinin daralması ile oluşan gürültünün azaltılmasında özellikle etkilidir.

Küçük boyut

"Eğimli” tasarım, 533. serisi basınç düşürücülerin özellikle iç mekân sistemlerinde kolay kurulum sağlayan küçük boyutlara sahip olmasını sağlar.

Yapışmaz malzemeler

Hareketli parçalar içeren orta taşıyıcı şekilde (1) ile gösterilen yer , düşük yapışma katsayısına sahip plastik malzemeden yapılmıştır.

Bu, muhtemel arızaların başlıca nedeni olan kireç oluşma olasılığını azaltır.

Kazan hidrolik emniyet grupları ile birlikte kullanım

5331 modeli, sıcak su depolama ısıtıcılarına yönelik 5261 serisi Caleffi hidrolik emniyet gruplarıyla kullanım için özel olarak tasarlanmıştır. Ürünle birlikte verilen 3/4” somun, hidrolik emniyet gruplarının giriş yönünde kolay bir doğrudan bağlantı için kullanılabilir.

ONAYLAR

Basınç düşürücü vanalar, Birleşik Krallık'taki WRAS ve Fransa'daki ACS spesifikasyonları ile uyumlu olarak onaylanmıştır
