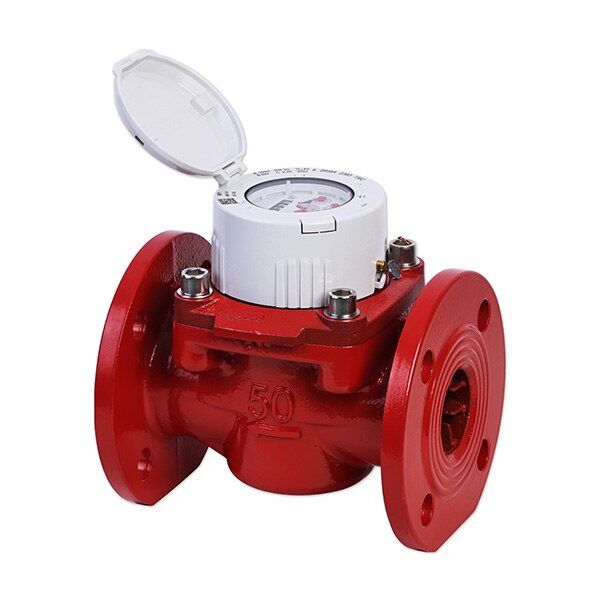

Minol Zenner WPD T90 DN50 Woltman Tipi Flanşlı Sıcak Su Sayacı
Minol Zenner WPD T90 DN50 Woltman Tipi Flanşlı Sıcak Su Sayacı
- Minol Zenner WPD T90 woltman tipi (türbin ekseni akışa paralel), flanşlı mekanik sıcak su sayacı
- Çap DN50 (2”), ISO 7005-2 flanşlı bağlantı: flanş çapı 165 mm, delik eksen çapı 125 mm, 4 × M16 cıvata (delik çapı 19 mm)
- Sürekli debi Q3 40 m³/h, en yüksek debi Q4 50 m³/h
- Ölçüm aralığı (R = Q3/Q1): yatay montajda standart R100 (üretici R160’a kadar sürüm de yapar)
- Sıcaklık aralığı 0,1–90 °C (T90)
- Gövde boyu (L) 200 mm
- Montaj: yatay ya da dikey; sayaçtan önce ve sonra düz boru mesafesi gerekmez
- Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
- Çalışma basıncı MAP 16 (16 bar); gösterge IP68
- Üretici her sayacı fabrikada MID şartlarına göre test eder
Minol Zenner WPD T90 Serisi
ZENNER WPD T90, WPD woltman ailesinin 90 °C’ye kadar sıcak su için üretilen sürümüdür. İçme suyu dağıtımında ve sanayide yüksek sıcak su debilerini düşük basınç kaybıyla ölçer; aile DN50–DN250 çaplarını kapsar (DN200 ve DN250’de WPHD T90).

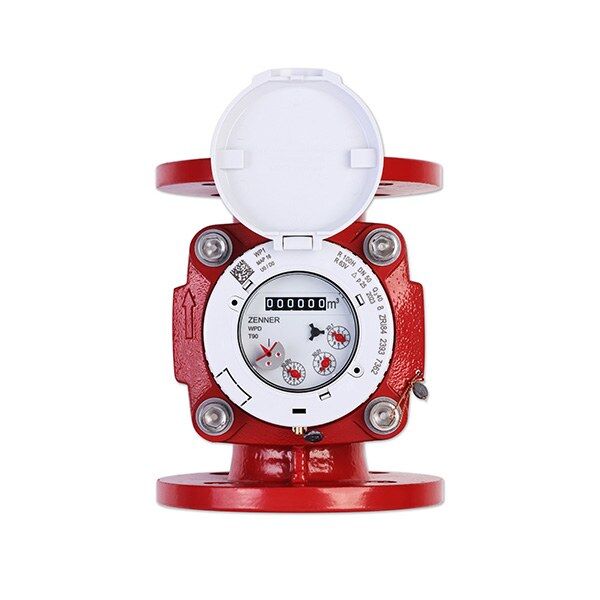

Woltman tipinde su, ekseni boru doğrultusunda yerleştirilmiş bir türbini döndürür. Gösterge 6 tamburlu, su basmasına dayanıklı hermetik cam/bakır kuru kadrandır (IP68) ve modülatör diskle donatılmıştır; bu disk, uzaktan okuma modüllerinin sayacın ölçümünü etkilemeden elektronik algılama yapmasını sağlar.
Öne Çıkan Özellikler
- Woltman paralel tip: türbin ekseni akış yönüne paraleldir; 90 °C’ye kadar sıcak su
- Düşük debilerde de yüksek hassasiyet; düşük başlangıç debisi ve yüksek aşırı yük dayanımı
- Geniş ölçüm aralığı, düşük basınç kaybı
- Hidrolik yatak yükü azaltma ve girdabı azaltan giriş; uzun süreli ölçüm kararlılığı
- Sayaçtan önce ve sonra düz boru mesafesi gerekmez (U0/D0; OIML R49 ve EN ISO 4064’e göre)
- 6 tamburlu, su basmasına dayanıklı hermetik cam/bakır kuru gösterge (IP68)
- İçme suyuyla temas eden malzemeler Almanya içme suyu onayına uygundur; üretici her sayacı fabrikada MID şartlarına göre test eder
- Modülatör diskli gösterge; sonradan takılan EDC modülleri: wM-Bus (868 MHz) ya da LoRaWAN telsiz modülü, kombine M-Bus + pulse modülü (10 litre/puls). Ayrıca reed kontaklı mekanik puls verici (100 litre/puls) takılabilir
WPD T90 Çap, Ölçü ve Debi Tablosu
| Çap | Q3 (m³/h) | Q4 (m³/h) | Q1 yatay (m³/h) | Başlangıç debisi (m³/h) | Basınç kaybı sınıfı (bar) | Gövde boyu L (mm) |
|---|---|---|---|---|---|---|
| DN50 (2”) | 40 | 50 | 0,4 | 0,065 | 0,25 | 200 |
| DN65 (2½”) | 63 | 78,75 | 0,63 | 0,065 | 0,40 | 200 |
| DN80 (3”) | 100 | 125 | 1,0 | 0,11 | 0,40 | 225 |
| DN100 (4”) | 160 | 200 | 1,6 | 0,15 | 0,40 | 250 |
Değerler üreticinin veri sayfasındandır (standart ölçüm aralığı, yatay montajda R100). Tüm çaplarda sıcaklık aralığı 0,1–90 °C, çalışma basıncı MAP 16; flanşlar ISO 7005-2’ye göredir.
Kullanım Alanları
- Merkezi sıcak su üretim ve dağıtım hatlarında ana hat ölçümü
- Otel, hastane, yurt ve spor tesisi gibi yüksek sıcak su tüketimli yapılar
- Sanayide 90 °C’ye kadar sıcak kullanma ve proses suyu hatları
- Su-glikol karışımlı ısı taşıyıcı devreler (üreticiye göre uygundur; bu kullanım uygunluk değerlendirmesi kapsamında değildir)
Neden Minol Zenner WPD T90?
WPD T90, merkezi sıcak su sistemlerinin ana hatlarında büyük debiyi 90 °C’ye kadar ölçer; düşük basınç kaybı ve düz boru gerektirmeyen yapısı montajı kolaylaştırır. Modülatör diskli gösterge sayesinde sayaç modülsüz alınıp daha sonra EDC modülüyle M-Bus, wM-Bus ya da LoRaWAN üzerinden uzaktan okunabilir.
Montaj, Okuma ve Muayene
Montajdan önce boru hattı iyice yıkanmalıdır. Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde, aynı anma çapındaki karşı flanşlar arasına gerilme oluşturmadan bağlanır; flanş contaları boru içine taşmamalı, sayacın hemen önünde ve arkasında boru çapı daraltılmamalıdır. Vana ve akış ayar elemanları mümkünse sayaçtan sonra konur; taş ve kum gibi yabancı maddelere karşı gerekirse önüne pislik tutucu takılır. Su sıcaklığı 90 °C’yi, hat basıncı sayacın en yüksek çalışma basıncını aşmamalıdır. Montajdan sonra hat, basınç darbesi oluşmaması için yavaş doldurulur; sayaç ters akış ölçümü için uygun değildir.
Okuma 6 tamburlu göstergeden yapılır; en küçük okuma değeri 0,5 litredir. EDC modülü takıldığında endeks M-Bus hattı ya da wM-Bus / LoRaWAN telsiz ağı üzerinden uzaktan alınır; kombine modülün pulse çıkışı 10 litre/puls, reed kontaklı mekanik puls verici 100 litre/puls verir.
Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, sıcak su hattından geçen suyu ölçen sayaçları kapsamaz (md. 2/2-b; RG 23.11.2023/32378).
Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması hizmetini verir.
