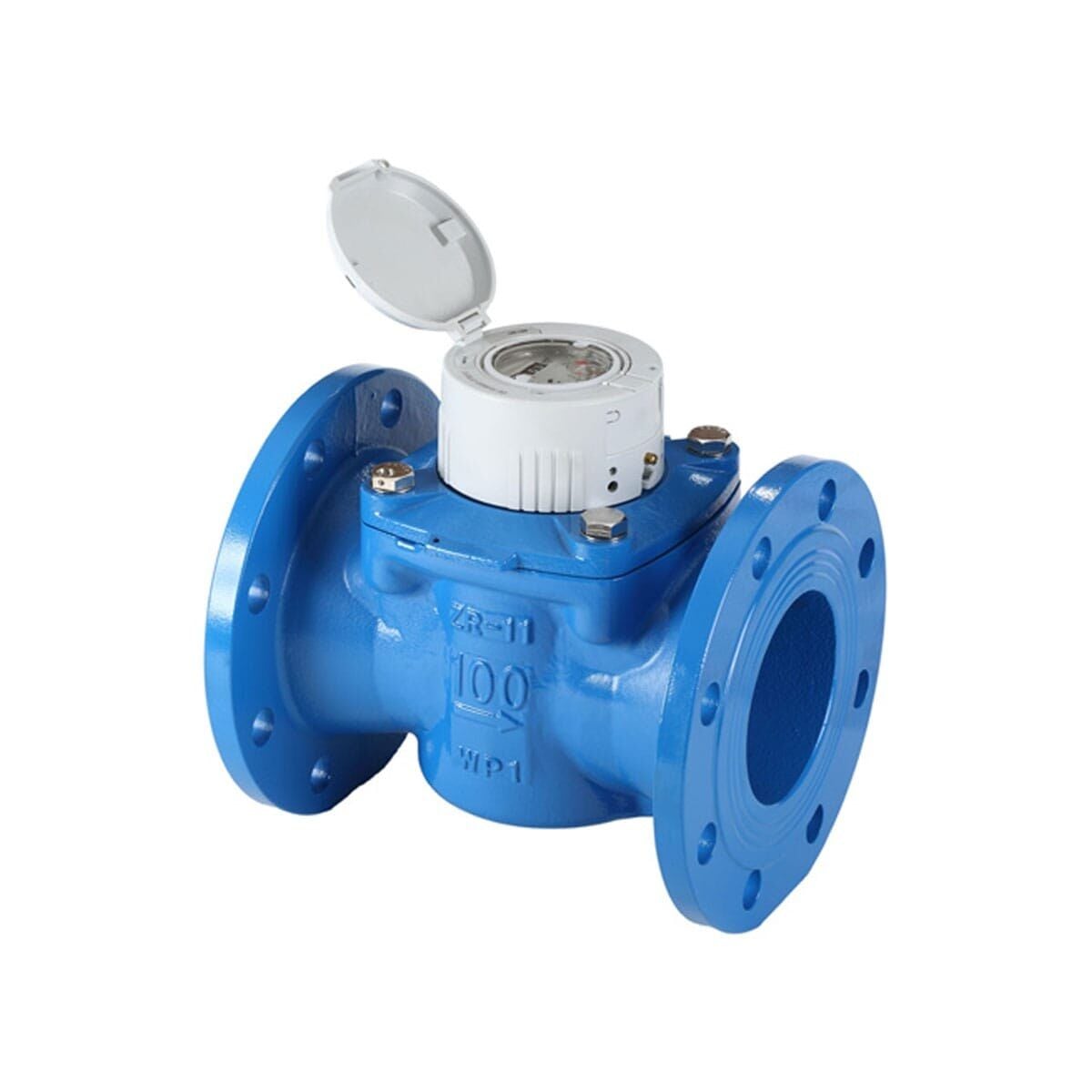

Minol Zenner WPD DN100 Woltman Tipi Flanşlı Soğuk Su Sayacı
Minol Zenner WPD DN100 Woltman Tipi Flanşlı Soğuk Su Sayacı
- Minol Zenner WPD woltman tipi (türbin ekseni akışa paralel), flanşlı mekanik soğuk su sayacı
- Çap DN100 (4”), ISO 7005-2 flanşlı bağlantı: flanş çapı 220 mm, delik eksen çapı 180 mm, 8 × M16 cıvata (delik çapı 19 mm)
- Sürekli debi Q3 100 ya da 160 m³/h (üretici DN100’ü iki sürümde yapar; geçerli değer sayaç etiketinde yazar)
- Ölçüm aralığı (R = Q3/Q1, standart): yatay montajda R160, dikey montajda R63
- Sıcaklık aralığı 0,1–50 °C (soğuk içme ve kullanma suyu)
- Gövde boyu (L) 250, 350 ya da 360 mm (üretici DN100’ü üç boyda yapar)
- Montaj: yatay ya da dikey; sayaçtan önce ve sonra düz boru mesafesi gerekmez
- Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
- Çalışma basıncı MAP 16 (16 bar); gösterge IP68
- MID: AB tip inceleme belgesi DE-15-MI001-PTB010 (PTB, Almanya)
Minol Zenner WPD Woltman Serisi
ZENNER WPD, içme suyu dağıtımında ve sanayide yüksek debileri düşük basınç kaybıyla ölçmek için tasarlanmış, flanşlı woltman tipi su sayacıdır. WPD, DN40–DN150 çaplarını kapsar; DN200–DN300 için aynı ailenin WPHD modeli kullanılır.
Woltman tipinde su, ekseni boru doğrultusunda yerleştirilmiş bir türbini döndürür. WPD’nin göstergesi 6 tamburlu hermetik cam/bakır kuru kadrandır ve modülatör diskle donatılmıştır; bu disk, uzaktan okuma modüllerinin sayacın ölçümünü etkilemeden elektronik algılama yapmasını sağlar. Ölçüm ünitesi değiştirilebilir yapıdadır; gövde hatta kalırken ölçüm ünitesi yenilenebilir.
Öne Çıkan Özellikler
- Woltman paralel tip: türbin ekseni akış yönüne paraleldir; büyük debiler düşük basınç kaybıyla ölçülür
- Düşük debilerde de yüksek hassasiyet; düşük başlangıç debisi ve yüksek aşırı yük dayanımı
- Hidrolik yatak yükü azaltma ve girdabı azaltan giriş; uzun süreli ölçüm kararlılığı
- Sayaçtan önce ve sonra düz boru mesafesi gerekmez (U0/D0; OIML R49 ve EN ISO 4064’e göre)
- 6 tamburlu, su basmasına dayanıklı hermetik cam/bakır kuru gösterge (IP68); gösterge 355° döndürülebilir
- Değiştirilebilir, MID’e uygun ölçüm ünitesi
- Küresel grafitli dökme demir (GGG) gövde; içme suyuyla temas eden malzemeler Almanya içme suyu onayına uygundur
- Modülatör diskli gösterge; sonradan takılan EDC modülleri: wM-Bus (868 MHz) ya da LoRaWAN telsiz modülü, kombine M-Bus + pulse modülü (10 litre/puls). Ayrıca reed kontaklı mekanik puls verici (100 litre/puls) paralel bağlanabilir
WPD Çap, Ölçü ve Debi Tablosu
| Çap | Q3 (m³/h) | Q4 (m³/h) | R yatay / dikey | Basınç kaybı sınıfı (bar) | Gövde boyu L (mm) | Flanş çapı D / delik eksen çapı D1 (mm) | Cıvata |
|---|---|---|---|---|---|---|---|
| DN50 (2”) | 25 | 31,25 | R160 / R50 | 0,10 | 200 / 270 / 300 | 165 / 125 | 4 × M16 |
| DN50 (2”) | 40 | 50 | R160 / R63 | 0,25 | 200 / 270 / 300 | 165 / 125 | 4 × M16 |
| DN50 (2”) | 63 | 78,75 | R160 / R63 | 0,63 | 200 / 270 / 300 | 165 / 125 | 4 × M16 |
| DN65 (2½”) | 40 | 50 | R160 / R63 | 0,16 | 200 / 300 | 185 / 145 | 4 × M16 |
| DN65 (2½”) | 63 | 78,75 | R160 / R63 | 0,40 | 200 / 300 | 185 / 145 | 4 × M16 |
| DN80 (3”) | 63 | 78,75 | R160 / R63 | 0,10 | 200 / 225 / 300 / 350 | 200 / 160 | 8 × M16 |
| DN80 (3”) | 100 | 125 | R160 / R63 | 0,40 | 200 / 225 / 300 / 350 | 200 / 160 | 8 × M16 |
| DN100 (4”) | 100 | 125 | R160 / R63 | 0,16 | 250 / 350 / 360 | 220 / 180 | 8 × M16 |
| DN100 (4”) | 160 | 200 | R160 / R63 | 0,40 | 250 / 350 / 360 | 220 / 180 | 8 × M16 |
Tabloda üreticinin standart ölçüm aralığı verilmiştir; üretici istek üzerine daha geniş ölçüm aralıklı (ör. R315 yatay) sürümler de yapar. Flanşlar ISO 7005-2’ye göredir; DN80’in MAP 10 sürümü 4 × M16 cıvatalıdır. Tüm sürümlerde sıcaklık aralığı 0,1–50 °C, çalışma basıncı MAP 16.
Kullanım Alanları
- Bina, site ve kampüs ana giriş hatları
- İçme suyu dağıtım hatlarında yüksek debili ölçüm noktaları
- Sanayi tesislerinde kullanma ve proses suyu hatları
- Su depoları, hidrofor ve pompa çıkışları
Neden Minol Zenner WPD?
WPD, büyük debileri düşük basınç kaybıyla ölçer ve düz boru mesafesi gerektirmediği için dar makine dairelerinde ve pompa odalarında montajı kolaylaştırır. Değiştirilebilir ölçüm ünitesi sayesinde bakımda gövde hatta kalır; modülatör diskli gösterge ise sayacı sonradan M-Bus, wM-Bus ya da LoRaWAN ile uzaktan okuma sistemine bağlamayı mümkün kılar.
Montaj, Okuma ve Muayene
Montajdan önce boru hattı iyice yıkanmalıdır. Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde, aynı anma çapındaki karşı flanşlar arasına gerilme oluşturmadan bağlanır; flanş contaları boru içine taşmamalı, sayacın hemen önünde ve arkasında boru çapı daraltılmamalıdır. Sayaç yatay ya da dikey konumda takılabilir; yatay montajda R160, dikey montajda R63 ölçüm aralığı geçerlidir. Vana ve akış ayar elemanları mümkünse sayaçtan sonra konur; hava birikmemesi için sayaç tesisatın en yüksek noktasına konmamalı, taş ve kum gibi yabancı maddelere karşı gerekirse önüne pislik tutucu takılmalıdır. Montajdan sonra hat, basınç darbesi oluşmaması için yavaş doldurulur. Sayaç ters akış ölçümü için uygun değildir.
Okuma 6 tamburlu göstergeden yapılır; en küçük okuma değeri 0,5 litredir. EDC modülü takıldığında endeks M-Bus hattı ya da wM-Bus / LoRaWAN telsiz ağı üzerinden uzaktan alınır; kombine modülün pulse çıkışı 10 litre/puls, reed kontaklı mekanik puls verici 100 litre/puls verir.
Soğuk su sayaçlarının periyodik muayene süresi 10 yıldır. Süre yıl olarak izlenir: sayacın damgalandığı yıl birinci yıl sayılır ve süresi dolan sayaç, sürenin dolduğu yılı izleyen yıl içinde yerine muayeneli bir sayaç takılarak değiştirilir (Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, md. 8 ve EK-1; RG 23.11.2023/32378).
Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması hizmetini verir.
