Minol Zenner MTWD-M-CC DN25 Çok Hüzmeli Kuru Tip Sıcak Su Sayacı 260 mm
Minol Zenner MTWD-M-CC DN25 Çok Hüzmeli Kuru Tip Sıcak Su Sayacı 260 mm

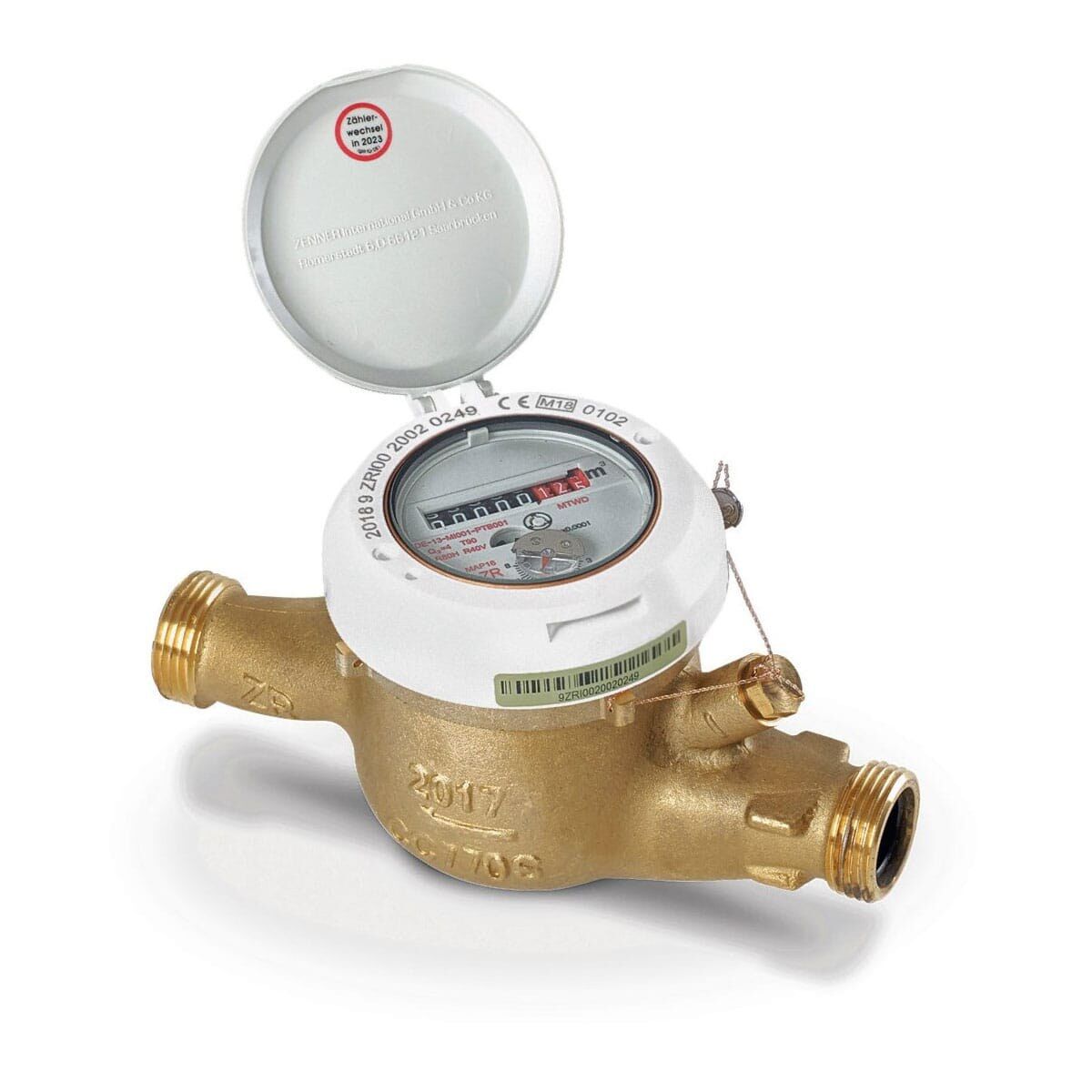

- Minol Zenner MTWD-M-CC çok hüzmeli, kuru kadranlı mekanik sıcak su sayacı
- Çap DN25 (1”), sayaç dişi G1¼ B (rakorla 1” tesisata bağlanır)
- Sürekli debi Q3 6,3 m³/h ya da 10 m³/h (üretici DN25’i iki sürümde yapar; geçerli değer sayaç etiketinde yazar)
- Ölçüm aralığı (R = Q3/Q1): yatay montajda R80, dikey montajda R40
- Sıcaklık aralığı 0,1–90 °C
- Gövde boyu (L) 260 mm; rakorlarla birlikte yaklaşık 378 mm
- Montaj: yatay ya da dikey
- Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
- Çalışma basıncı MAP 16 (16 bar), basınç kaybı sınıfı 0,63 bar; cam/bakır gösterge IP68
- MID: AB tip inceleme belgesi DE-13-MI001-PTB001 (PTB, Almanya)
Minol Zenner MTWD Serisi
ZENNER MTWD, 90 °C’ye kadar sıcak suyu ölçmek için özel malzemelerle üretilen, kuru kadranlı çok hüzmeli su sayacıdır. MTWD-M-CC sürümünde 8 haneli gösterge, su basmasına dayanıklı hermetik cam/bakır gövde içindedir (IP68) ve modülatör diskle donatılmıştır; bu disk, uzaktan okuma modüllerinin sayacın ölçümünü etkilemeden elektronik algılama yapmasını sağlar.
Su, ölçüm odasına çarkın çevresinden birden çok hüzmeyle girer; üreticiye göre bu yapı yatak yükünü en aza indirir ve uzun kullanım ömrü sağlar. Çarkın dönüşü, sudan ayrılmış kuru göstergeye korumalı manyetik kavrama ile aktarılır.
Öne Çıkan Özellikler
- Çok hüzmeli kuru kadran; çarkın dönüşü göstergeye korumalı manyetik kavrama ile aktarılır
- 90 °C’ye kadar sıcak su için özel malzemelerle üretilir
- 8 haneli, su basmasına dayanıklı hermetik cam/bakır gösterge (IP68); en küçük okuma değeri 0,02 litre, en büyük 99.999,999 m³
- Modülatör diskli gösterge: uzaktan okuma modülü, sayacın ölçümünü etkilemeden elektronik algılama yapar
- Gösterge 355° döndürülebilir; sayaç takıldıktan sonra okunacak yöne çevrilir
- UBA (Almanya Federal Çevre Ajansı) listesine uygun pirinç gövde
- Yatay ve dikey montaj; sayaçtan önce ve sonra düz boru mesafesi gerekmez (U0/D0)
- Sonradan takılan EDC modülleri: wM-Bus (868 MHz) ya da LoRaWAN telsiz modülü, kombine M-Bus + pulse modülü (1 litre/puls); modül, sayacın mühürleri bozulmadan takılır
MTWD-M-CC Çap, Ölçü ve Debi Tablosu
| Çap | Sayaç dişi | Gövde boyu L (mm) | Q3 (m³/h) | Q4 (m³/h) | R yatay / dikey | Başlangıç debisi (l/h) |
|---|---|---|---|---|---|---|
| DN25 (1”) | G1¼ B | 260 | 6,3 | 7,88 | R80 / R40 | < 18 |
| DN25 (1”) | G1¼ B | 260 | 10 | 12,5 | R80 / R40 | < 18 |
| DN32 (1¼”) | G1½ B | 260 | 10 | 12,5 | R80 / R40 | < 18 |
| DN40 (1½”) | G2 B | 300 | 16 | 20 | R80 / R40 | < 40 |
Değerler üreticinin veri sayfasındandır; takılan sayacın Q3 ve R değeri sayaç etiketinde yazar. Tüm sürümlerde sıcaklık aralığı 0,1–90 °C, çalışma basıncı MAP 16, basınç kaybı sınıfı 0,63 bar.
Kullanım Alanları
- Merkezi sıcak su sistemlerinde blok, kolon ve bina girişlerinde sıcak su tüketiminin ölçümü
- Sıcak su giderinin bloklar ya da bağımsız bölümler arasında tüketime göre paylaştırılması
- Otel, yurt, hastane ve spor tesisi gibi yüksek sıcak su tüketimli yapılar
- M-Bus, wM-Bus ya da LoRaWAN uzaktan okuma sistemleri
Neden Minol Zenner MTWD-M-CC?
MTWD-M-CC, DN25 sıcak su hatlarında 90 °C’ye kadar ölçüm yapar; hermetik cam/bakır göstergesi nem ve su basmasından etkilenmediği için tesisat dolaplarında ve rutubetli şaftlarda da okunaklı kalır. Yatay ve dikey montaja uygundur, düz boru mesafesi gerektirmez; sayaç modülsüz alınıp daha sonra EDC modülü takılarak M-Bus, wM-Bus ya da LoRaWAN ile uzaktan okumaya geçirilebilir.
Montaj, Okuma ve Muayene
Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde ve mekanik gerilme oluşturmadan sıcak su hattına takılır; yatay montajda R80, dikey montajda R40 ölçüm aralığı geçerlidir. Kirli su olasılığına karşı sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır; vanalar basınç darbesi oluşmaması için yavaş açılmalıdır.
Okuma 8 haneli göstergeden yapılır. Sayaca EDC modülü takıldığında endeks, M-Bus hattı ya da wM-Bus / LoRaWAN telsiz ağı üzerinden uzaktan alınır; kombine modülün pulse çıkışı 1 litre/puls verir.
Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, sıcak su hattından geçen suyu ölçen sayaçları kapsamaz (md. 2/2-b; RG 23.11.2023/32378).
Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması hizmetini verir.
