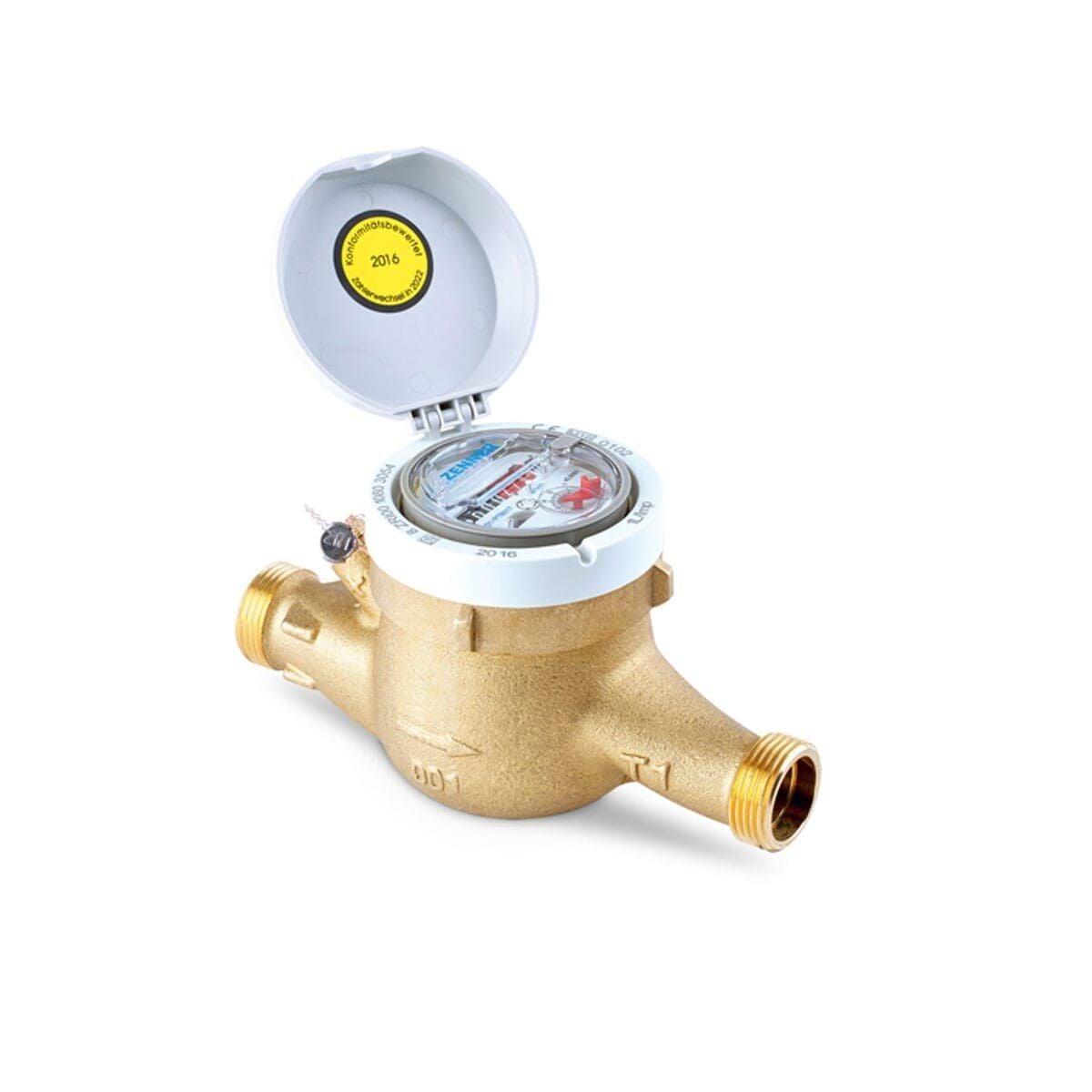

Minol Zenner MTKD-M DN40 Çok Hüzmeli Kuru Tip Soğuk Su Sayacı 300 mm

Minol Zenner MTKD-M DN40 Çok Hüzmeli Kuru Tip Soğuk Su Sayacı 300 mm

• Minol Zenner MTKD-M çok hüzmeli, kuru kadranlı mekanik soğuk su sayacı
• Çap DN40 (1½”), sayaç dişi G2 B (rakorla 1½” tesisata bağlanır)
• Sürekli debi Q3 16 m³/h, en yüksek debi Q4 20 m³/h
• Ölçüm aralığı (R = Q3/Q1): yatay montajda R160, dikey montajda R40
• Sıcaklık aralığı 0,1–50 °C (soğuk içme ve kullanma suyu)
• Gövde boyu (L) 300 mm; rakorlarla birlikte yaklaşık 428 mm
• Montaj: yatay ya da dikey
• Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
• Çalışma basıncı MAP 16 (16 bar), basınç kaybı sınıfı 0,63 bar; gösterge kapağı IP65
• MID: AB tip inceleme belgesi DE-08-MI001-PTB016 (PTB, Almanya)

Minol Zenner MTKD Serisi

ZENNER MTKD, orta çaplı hatlarda soğuk su tüketimini ölçmek için tasarlanmış, kuru kadranlı çok hüzmeli su sayacıdır. MTKD-M sürümünde 8 haneli gösterge modülatör diskle donatılmıştır; bu disk, uzaktan okuma modüllerinin sayacın ölçümünü etkilemeden elektronik algılama yapmasını sağlar.

Su, ölçüm odasına çarkın çevresinden birden çok hüzmeyle girer; üreticiye göre bu yapı yatak yükünü en aza indirir ve uzun kullanım ömrü sağlar. Çarkın dönüşü, sudan ayrılmış kuru göstergeye korumalı manyetik kavrama ile aktarılır.

Öne Çıkan Özellikler

• Çok hüzmeli kuru kadran; çarkın dönüşü göstergeye korumalı manyetik kavrama ile aktarılır
• 8 haneli tamburlu gösterge; en küçük okuma değeri 0,02 litre, en büyük 99.999,999 m³
• Modülatör diskli gösterge: uzaktan okuma modülü, sayacın ölçümünü etkilemeden elektronik algılama yapar
• UV ışınlarına dayanıklı polimer gösterge kapağı (IP65); isteğe bağlı cam/bakır göstergeli IP68 sürümü (MTKD-M-CC)
• Gösterge 355° döndürülebilir; sayaç takıldıktan sonra okunacak yöne çevrilir
• UBA (Almanya Federal Çevre Ajansı) listesine uygun pirinç gövde
• Yatay ve dikey montaj; sayaçtan önce ve sonra düz boru mesafesi gerekmez (U0/D0)
• Sonradan takılan EDC modülleri: wM-Bus (868 MHz) ya da LoRaWAN telsiz modülü, kombine M-Bus + pulse modülü (1 litre/puls); modül, sayacın mühürleri bozulmadan takılır

MTKD-M Çap, Ölçü ve Debi Tablosu

Değerler üreticinin veri sayfasındandır; takılan sayacın Q3 ve R değeri sayaç etiketinde yazar. Tüm sürümlerde sıcaklık aralığı 0,1–50 °C, çalışma basıncı MAP 16, basınç kaybı sınıfı 0,63 bar.

Kullanım Alanları

• Bina, blok ve site girişlerinde soğuk su tüketiminin ölçümü
• Ortak alan hatları (bahçe sulama, havuz, hidrofor çıkışı) için alt sayaç
• İşyeri, okul, otel ve sanayi tesislerinde kullanma suyu hatları
• M-Bus, wM-Bus ya da LoRaWAN uzaktan okuma sistemleri

Neden Minol Zenner MTKD-M?

MTKD-M, DN40 hatlarda dişli bağlantılı, kompakt bir ölçüm çözümüdür: yatay ve dikey montaja uygundur, önünde ve arkasında düz boru mesafesi gerektirmez. Sayaç modülsüz alınıp daha sonra EDC modülü takılarak M-Bus, wM-Bus ya da LoRaWAN ile uzaktan okumaya geçirilebilir.

Montaj, Okuma ve Muayene

Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde ve mekanik gerilme oluşturmadan soğuk su hattına takılır; yatay montajda R160, dikey montajda R40 ölçüm aralığı geçerlidir. Kirli su olasılığına karşı sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır; vanalar basınç darbesi oluşmaması için yavaş açılmalıdır.

Okuma 8 haneli göstergeden yapılır. Sayaca EDC modülü takıldığında endeks, M-Bus hattı ya da wM-Bus / LoRaWAN telsiz ağı üzerinden uzaktan alınır; kombine modülün pulse çıkışı 1 litre/puls verir.

Soğuk su sayaçlarının periyodik muayene süresi 10 yıldır. Süre yıl olarak izlenir: sayacın damgalandığı yıl birinci yıl sayılır ve süresi dolan sayaç, sürenin dolduğu yılı izleyen yıl içinde yerine muayeneli bir sayaç takılarak değiştirilir (Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, md. 8 ve EK-1; RG 23.11.2023/32378).

Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması hizmetini verir.
