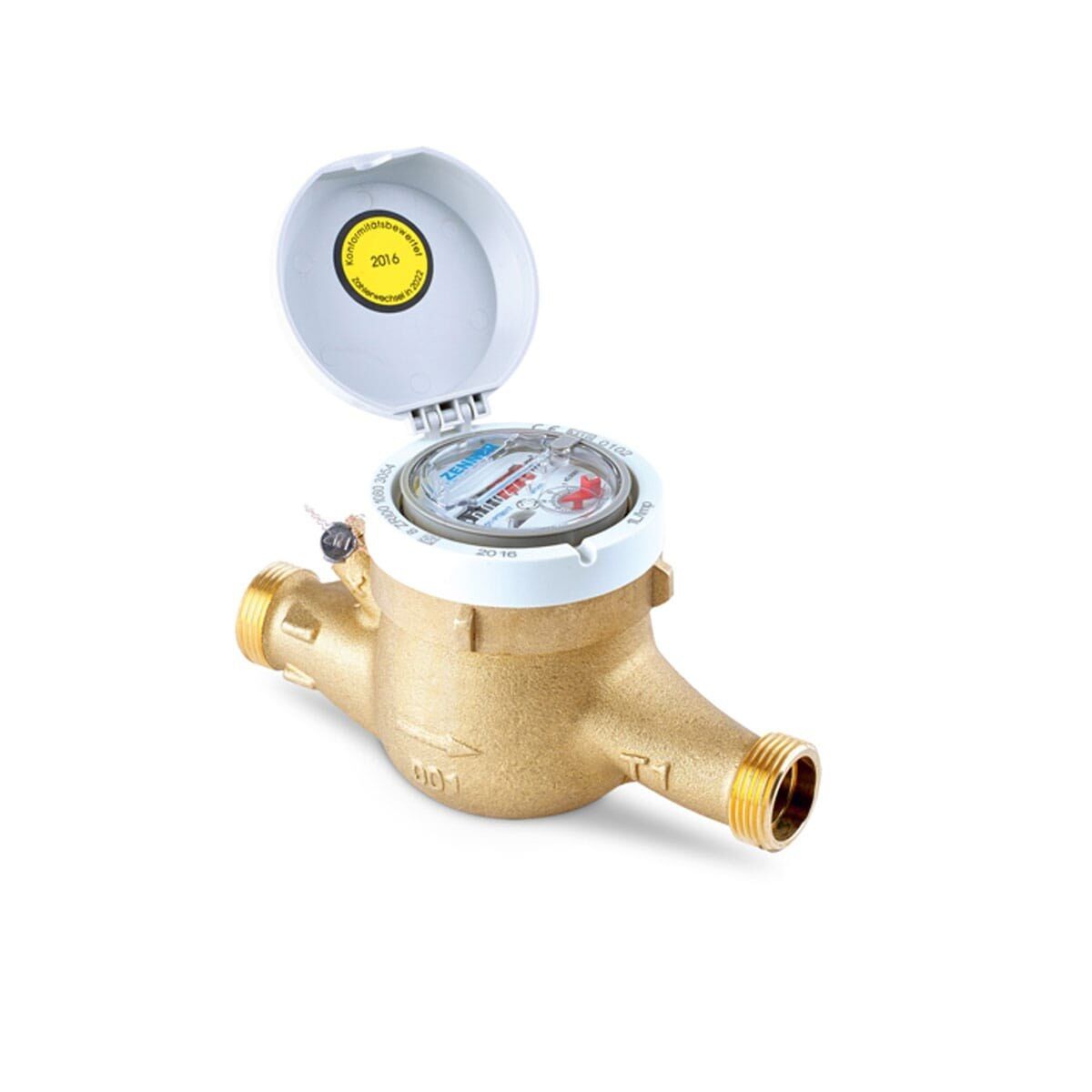

- Minol Zenner MTKD-M çok hüzmeli, kuru kadranlı mekanik soğuk su sayacı
- Çap DN32 (1¼”), sayaç dişi G1½ B (rakorla 1¼” tesisata bağlanır)
- Sürekli debi Q3 6,3 m³/h ya da 10 m³/h (üretici DN32’yi iki sürümde yapar; geçerli değer sayaç etiketinde yazar)
- Ölçüm aralığı (R = Q3/Q1): yatay montajda R160; dikey montajda R40 (Q3 6,3) ya da R50 (Q3 10)
- Sıcaklık aralığı 0,1–50 °C (soğuk içme ve kullanma suyu)
- Gövde boyu (L) 260 mm; rakorlarla birlikte yaklaşık 384 mm
- Montaj: yatay ya da dikey
- Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
- Çalışma basıncı MAP 16 (16 bar), basınç kaybı sınıfı 0,63 bar; gösterge kapağı IP65
- MID: AB tip inceleme belgesi DE-08-MI001-PTB016 (PTB, Almanya)
Minol Zenner MTKD Serisi
ZENNER MTKD, orta çaplı hatlarda soğuk su tüketimini ölçmek için tasarlanmış, kuru kadranlı çok hüzmeli su sayacıdır. MTKD-M sürümünde 8 haneli gösterge modülatör diskle donatılmıştır; bu disk, uzaktan okuma modüllerinin sayacın ölçümünü etkilemeden elektronik algılama yapmasını sağlar.
Su, ölçüm odasına çarkın çevresinden birden çok hüzmeyle girer; üreticiye göre bu yapı yatak yükünü en aza indirir ve uzun kullanım ömrü sağlar. Çarkın dönüşü, sudan ayrılmış kuru göstergeye korumalı manyetik kavrama ile aktarılır.
Öne Çıkan Özellikler
- Çok hüzmeli kuru kadran; çarkın dönüşü göstergeye korumalı manyetik kavrama ile aktarılır
- 8 haneli tamburlu gösterge; en küçük okuma değeri 0,02 litre, en büyük 99.999,999 m³
- Modülatör diskli gösterge: uzaktan okuma modülü, sayacın ölçümünü etkilemeden elektronik algılama yapar
- UV ışınlarına dayanıklı polimer gösterge kapağı (IP65); isteğe bağlı cam/bakır göstergeli IP68 sürümü (MTKD-M-CC)
- Gösterge 355° döndürülebilir; sayaç takıldıktan sonra okunacak yöne çevrilir
- UBA (Almanya Federal Çevre Ajansı) listesine uygun pirinç gövde
- Yatay ve dikey montaj; sayaçtan önce ve sonra düz boru mesafesi gerekmez (U0/D0)
- Sonradan takılan EDC modülleri: wM-Bus (868 MHz) ya da LoRaWAN telsiz modülü, kombine M-Bus + pulse modülü (1 litre/puls); modül, sayacın mühürleri bozulmadan takılır
MTKD-M Çap, Ölçü ve Debi Tablosu
| Çap | Sayaç dişi | Gövde boyu L (mm) | Q3 (m³/h) | Q4 (m³/h) | R yatay / dikey | Başlangıç debisi (l/h) |
|---|---|---|---|---|---|---|
| DN25 (1”) | G1¼ B | 260 | 6,3 | 7,88 | R160 / R40 | < 18 |
| DN25 (1”) | G1¼ B | 260 | 10 | 12,5 | R160 / R50 | < 18 |
| DN32 (1¼”) | G1½ B | 260 | 6,3 | 7,88 | R160 / R40 | < 18 |
| DN32 (1¼”) | G1½ B | 260 | 10 | 12,5 | R160 / R50 | < 18 |
| DN40 (1½”) | G2 B | 300 | 16 | 20 | R160 / R40 | < 40 |
Değerler üreticinin veri sayfasındandır; takılan sayacın Q3 ve R değeri sayaç etiketinde yazar. Tüm sürümlerde sıcaklık aralığı 0,1–50 °C, çalışma basıncı MAP 16, basınç kaybı sınıfı 0,63 bar.
Kullanım Alanları
- Bina, blok ve site girişlerinde soğuk su tüketiminin ölçümü
- Ortak alan hatları (bahçe sulama, havuz, hidrofor çıkışı) için alt sayaç
- İşyeri, okul, otel ve sanayi tesislerinde kullanma suyu hatları
- M-Bus, wM-Bus ya da LoRaWAN uzaktan okuma sistemleri
Neden Minol Zenner MTKD-M?
MTKD-M, DN32 hatlarda dişli bağlantılı, kompakt bir ölçüm çözümüdür: yatay ve dikey montaja uygundur, önünde ve arkasında düz boru mesafesi gerektirmez. Sayaç modülsüz alınıp daha sonra EDC modülü takılarak M-Bus, wM-Bus ya da LoRaWAN ile uzaktan okumaya geçirilebilir.
Montaj, Okuma ve Muayene
Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde ve mekanik gerilme oluşturmadan soğuk su hattına takılır; yatay montajda R160, dikey montajda R40 (Q3 10 sürümünde R50) ölçüm aralığı geçerlidir. Kirli su olasılığına karşı sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır; vanalar basınç darbesi oluşmaması için yavaş açılmalıdır.
Okuma 8 haneli göstergeden yapılır. Sayaca EDC modülü takıldığında endeks, M-Bus hattı ya da wM-Bus / LoRaWAN telsiz ağı üzerinden uzaktan alınır; kombine modülün pulse çıkışı 1 litre/puls verir.
Soğuk su sayaçlarının periyodik muayene süresi 10 yıldır. Süre yıl olarak izlenir: sayacın damgalandığı yıl birinci yıl sayılır ve süresi dolan sayaç, sürenin dolduğu yılı izleyen yıl içinde yerine muayeneli bir sayaç takılarak değiştirilir (Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, md. 8 ve EK-1; RG 23.11.2023/32378).
Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması hizmetini verir.
Diğer modeller: DN32 Soğuk Su Sayacı · Soğuk su sayaçları · Tüm su sayaçları · Markanın tüm ürünleri: Minol Zenner
