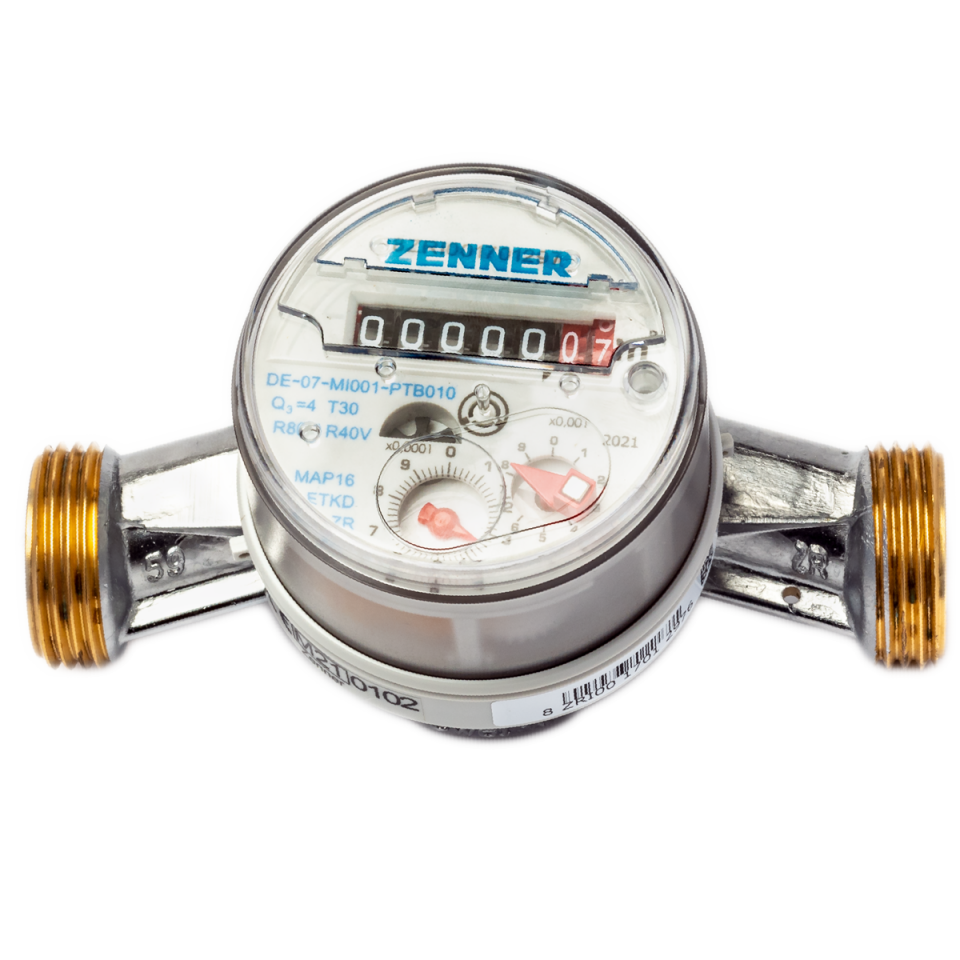

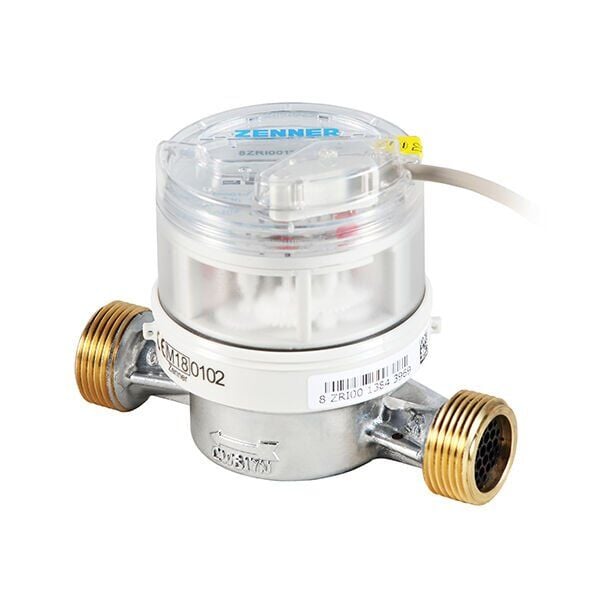

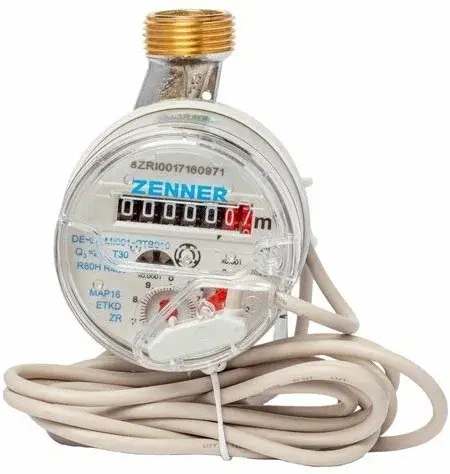

Minol Zenner ETKD DN20 Tek Hüzmeli Soğuk Su Sayacı 130 mm Sayaç & 1 lt / Pulse Modül

Minol Zenner ETKD DN20 Tek Hüzmeli Soğuk Su Sayacı 130 mm

• Minol Zenner ETKD tek hüzmeli, kuru kadranlı mekanik soğuk su sayacı
• Çap DN20 (¾”), sayaç dişi G1” (rakorla ¾” tesisata bağlanır)
• Sürekli debi Q3 2,5 m³/h ya da 4 m³/h (üretici DN20’yi iki sürümde yapar; geçerli değer sayaç etiketinde yazar)
• Ölçüm aralığı (R = Q3/Q1): yatay montajda R80, dikey montajda R40
• Sıcaklık aralığı 0,1–50 °C (soğuk içme ve kullanma suyu)
• Gövde boyu (L) 130 mm; rakorlarla birlikte yaklaşık 226 mm
• Montaj: yatay ya da dikey (yükselen ve inen borularda da)
• Haberleşme: ürün seçeneklerinden modülsüz ya da pulse, M-Bus veya wM-Bus modüllü
• Çalışma basıncı MAP 16 (16 bar), basınç kaybı sınıfı 0,63 bar
• MID: AB tip inceleme belgesi DE-07-MI001-PTB010 (PTB, Almanya)

Minol Zenner ETKD / ETWD Serisi

ZENNER ETKD ve ETWD, bireysel tüketim faturalandırması için tasarlanmış, alçak ve kompakt gövdeli tek hüzmeli su sayaçlarıdır. ETKD ailenin soğuk su modelidir ve 50 °C’ye kadar temiz içme ve kullanma suyunu ölçer.

Çarkın dönüşü, sudan ayrılmış kuru göstergeye korumalı manyetik kavrama ile aktarılır. Gösterge 355° döndürülebildiği için sayaç takıldıktan sonra okunacak yöne çevrilebilir.

Öne Çıkan Özellikler

• Tek hüzmeli kuru kadran, korumalı manyetik kavrama
• Çok alçak ve kompakt gövde; dar sayaç yerlerine kolayca uyum sağlar
• 8 haneli tamburlu gösterge; en küçük okuma değeri 0,02 litre, en büyük 99.999,999 m³
• Başlangıç debisi 10 l/h’nin altında (Q3 2,5 sürümünde)
• UV ışınlarına dayanıklı polimer gösterge kapağı (IP65); koruma kapağı sonradan eklenebilir
• UBA (Almanya Federal Çevre Ajansı) listesine uygun pirinç gövde; içme suyuyla temas eden malzemeler Almanya içme suyu onayına uygundur
• Uzaktan okuma modülleri sonradan takılabilir: LoRaWAN ve wM-Bus (868 MHz) telsiz modülleri; modülatör diskli sürümde kombine M-Bus + pulse modülü de kullanılabilir

Kullanım Alanları

• Daire ve bağımsız bölümlerde soğuk su tüketiminin ölçümü
• Apartman ve sitelerde bina içi alt sayaç olarak ortak su giderinin paylaştırılması
• Ofis, mağaza ve küçük işyerleri
• Pulse, M-Bus ya da telsiz (wM-Bus, LoRaWAN) okuma sistemleri

Neden Minol Zenner ETKD?

ETKD’nin alçak gövdesi dar şaft ve kolektör dolaplarında montajı kolaylaştırır; hem yatay hem dikey montaja uygun olduğu için tesisatın yönüne göre ayrı model gerekmez. Sayaç modülsüz alınıp daha sonra telsiz ya da M-Bus modülü takılarak uzaktan okumaya geçirilebilir.

Montaj, Okuma ve Muayene

Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde soğuk su hattına takılır. Yatay montajda R80, dikey montajda R40 ölçüm aralığı geçerlidir. Sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır.

Soğuk su sayaçlarının periyodik muayene süresi 10 yıldır. Süre yıl olarak izlenir: sayacın damgalandığı yıl birinci yıl sayılır ve süresi dolan sayaç, sürenin dolduğu yılı izleyen yıl içinde yerine muayeneli bir sayaç takılarak değiştirilir (Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, md. 8 ve EK-1; RG 23.11.2023/32378).

Bireysel su aboneliği ve sayaç ayırma süreci için su sayacı ayırma ve bireysel abonelik rehberimize bakabilirsiniz.

Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması ve tüketim paylaşımı hizmetini verir.
