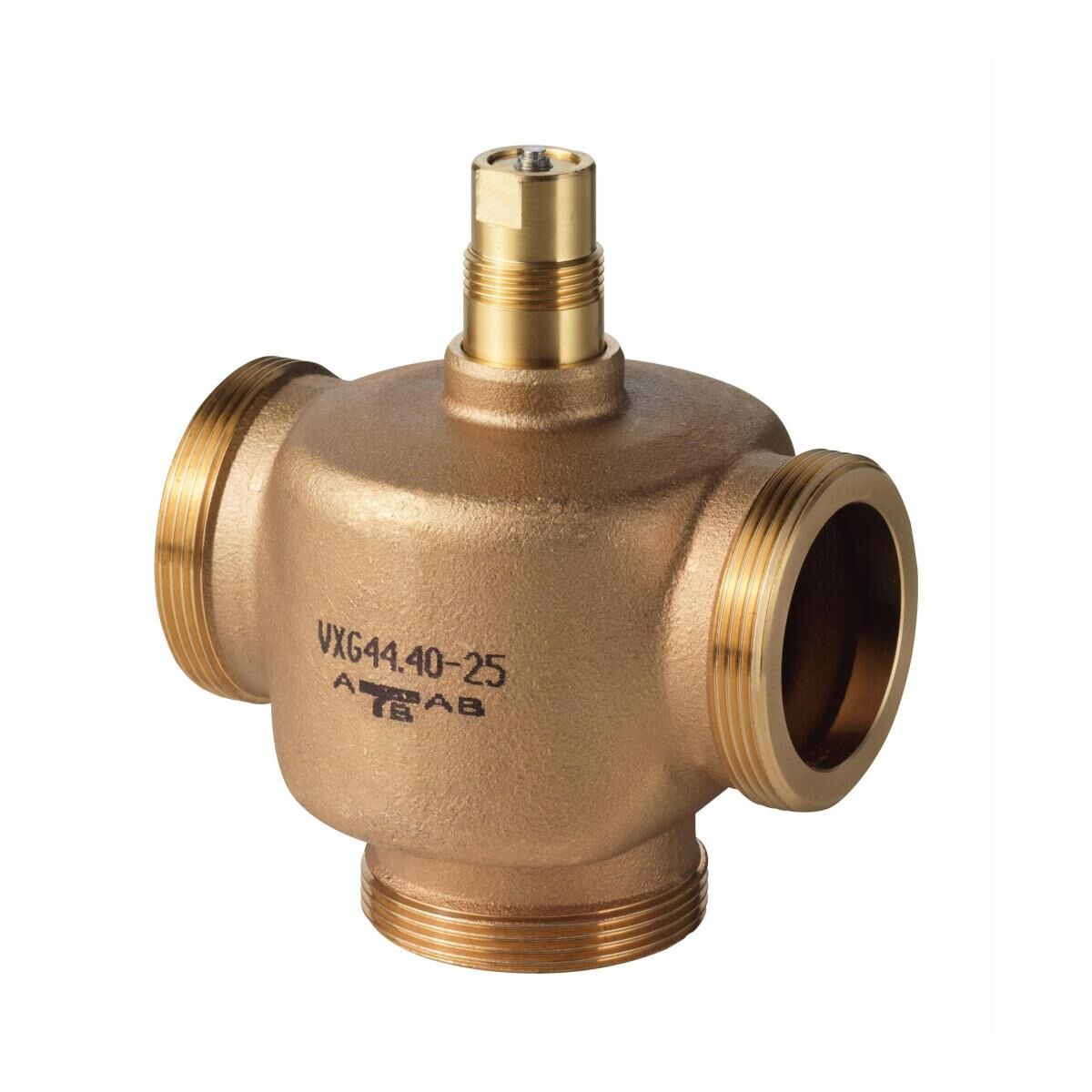

Siemens VXG44 Dış Dişli 3 Yollu Oturmalı Kontrol Vanası PN16 DN40 (1½”)
Siemens VXG44 Dış Dişli 3 Yollu Oturmalı Kontrol Vanası PN16
Siemens VXG44 serisi, dış dişli (G) bağlantılı, bronz gövdeli 3 yollu oturmalı (seat) kontrol vanalarıdır. DN15–DN40 çaplarında ve 4–25 m³/h kvs değerleriyle ısıtma, soğutma ve kullanım suyu devrelerinde karıştırma veya ayırma kontrolü sağlar. Strok 5,5 mm. Akışkan sıcaklığı 1…120 °C aralığındadır.
Oturmalı vana, doğrusal hareketli bir elektromotorik aktüatörle oransal ya da 3 konumlu kontrol edilir. Vana bağlantısı için dişli rakor setleri ayrıca sunulur; uyumlu aktüatör ve aksesuarlar aşağıdadır.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VXG44.15-4 | DN15 | 4 m³/h | PN16 | G 1" | 5,5 mm | BPZ:VXG44.15-4 |
| VXG44.20-6.3 | DN20 | 6,3 m³/h | PN16 | G 1¼" | 5,5 mm | BPZ:VXG44.20-6.3 |
| VXG44.25-10 | DN25 | 10 m³/h | PN16 | G 1½" | 5,5 mm | BPZ:VXG44.25-10 |
| VXG44.32-16 | DN32 | 16 m³/h | PN16 | G 2" | 5,5 mm | BPZ:VXG44.32-16 |
| VXG44.40-25 | DN40 | 25 m³/h | PN16 | G 2¼" | 5,5 mm | BPZ:VXG44.40-25 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 3 |
| Bağlantı tipi | Dış dişli |
| Gövde malzemesi | Bronz CC491K (Rg5) |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
- Siemens SAS Elektromotorik Vana Aktüatörü 400 N — SAS31.00, SAS31.03, SAS61.03
- Siemens ALG Vana Bağlantı Rakoru Setleri (DN20–DN40) — ALG203, ALG253, ALG403
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V101031045 — Teknik föy (İngilizce)
- A6V10341181 — Test raporu (EN 10204) (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
