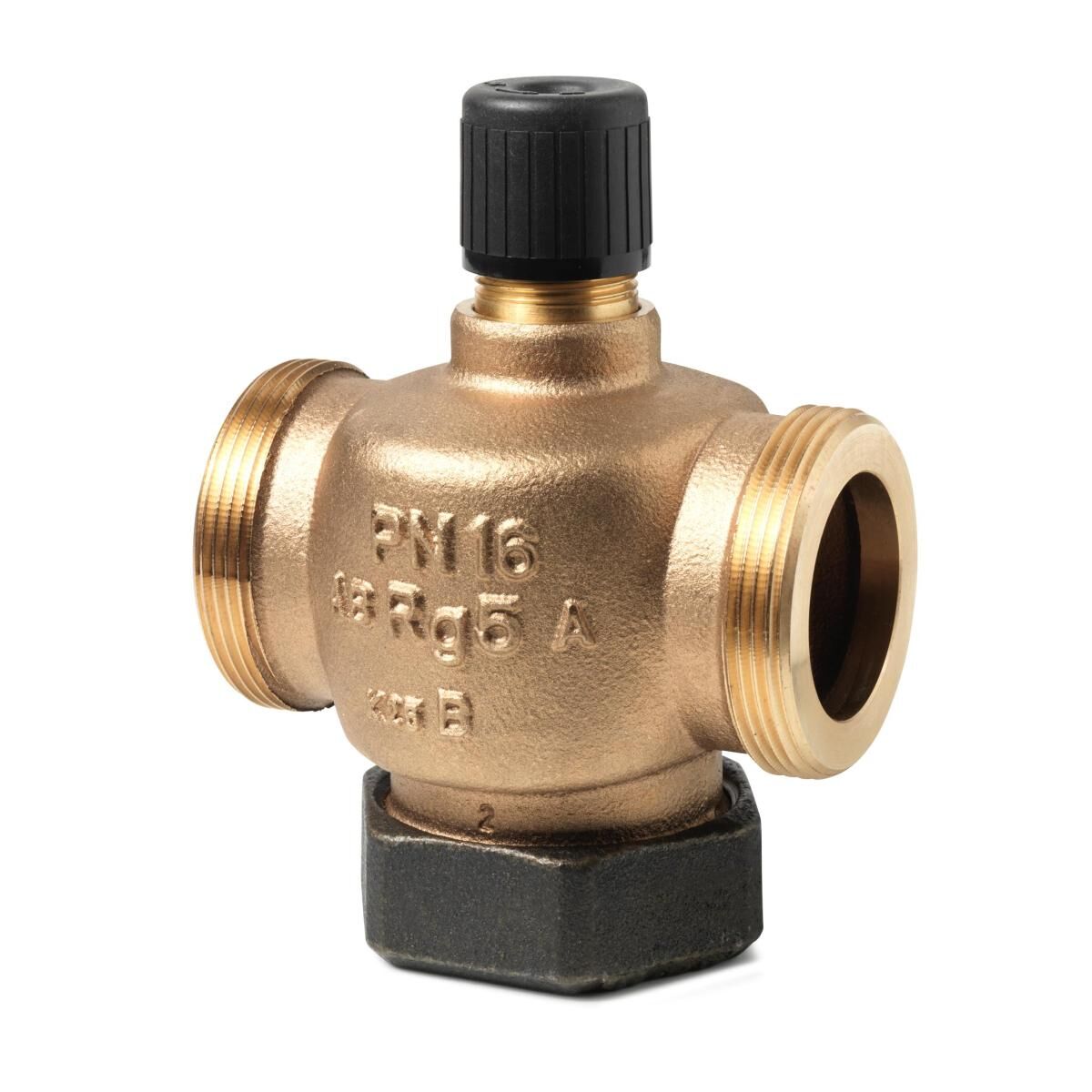

Siemens VVP45.32-16 Dış Dişli 2 Yollu Oturmalı Vana DN32 PN16
Siemens VVP45.32-16 Dış Dişli 2 Yollu Oturmalı Vana DN32 PN16
Siemens VVP45.32-16, dış dişli (G) bağlantılı, bronz gövdeli 2 yollu oturmalı (seat) kontrol vanasıdır. DN32 çapında ve 16 m³/h kvs değeriyle ısıtma, soğutma ve kullanım suyu devrelerinde debi kontrolü sağlar. Strok 5,5 mm. Akışkan sıcaklığı 1…110 °C aralığındadır.
Oturmalı vana, doğrusal hareketli bir elektromotorik aktüatörle oransal ya da 3 konumlu kontrol edilir. Vana bağlantısı için dişli rakor setleri ayrıca sunulur; uyumlu aktüatör ve aksesuarlar aşağıdadır.
Sipariş bilgisi
| Model | DN | kvs | PN | Bağlantı | Strok | Sipariş kodu |
|---|---|---|---|---|---|---|
| VVP45.32-16 | DN32 | 16 m³/h | PN16 | G 2" | 5,5 mm | BPZ:VVP45.32-16 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Nominal çap (DN) | DN32 |
| Basınç sınıfı (PN) | PN16 |
| kvs değeri | 16 m³/h |
| Yol sayısı | 2 |
| Bağlantı tipi | Dış dişli |
| Strok | 5,5 mm |
| Gövde malzemesi | Bronz CC491K (Rg5) |
| Bağlantı dişi | G 2" |
| Akışkan sıcaklığı | 1…110 °C |
| Vana karakteristiği | Lineer |
Uyumlu ürünler
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10341181 — Test raporu (EN 10204) (Almanca)
- A6V16098211 — Çevresel ürün beyanı (EPD) (İngilizce)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
