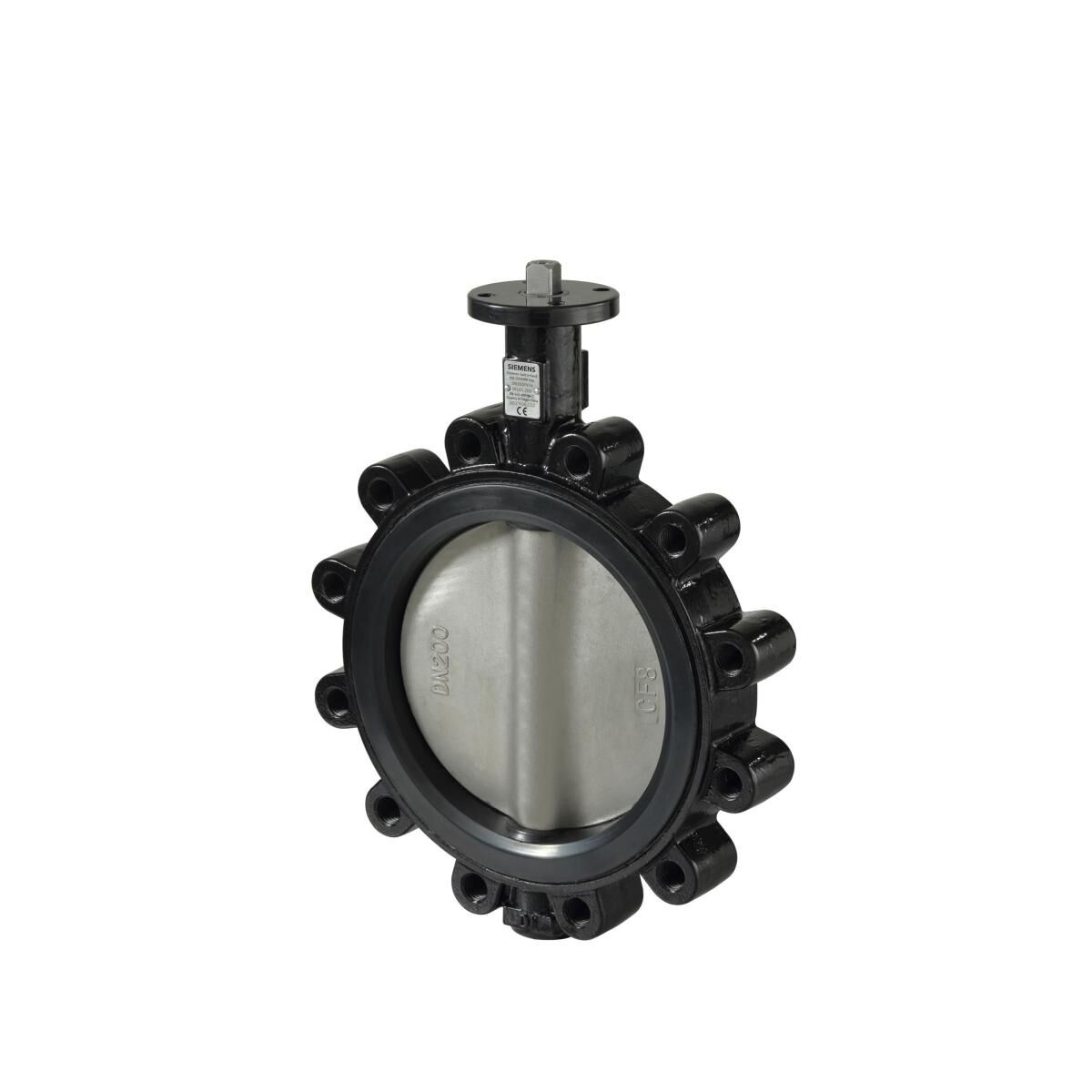

Siemens VFL41 Lug Tipi Kelebek Vana PN16 DN300 (12”)
Siemens VFL41 Lug Tipi Kelebek Vana PN16
Siemens VFL41 serisi, sfero döküm gövdeli lug tipi kelebek vanalardır. DN200–DN300 çaplarında 4.000–7.200 m³/h kvs değeriyle soğutma grubu (chiller), soğutma kulesi, ana dağıtım ve büyük ısıtma hatlarında kesme ve kontrol için kullanılır. Akışkan sıcaklığı -20…120 °C aralığındadır. Lug tipi gövde, dişli kulakları sayesinde boru hattının bir tarafı sökülse de yerinde kalabilir.
90° dönüşlü vana, SQL341 serisi kelebek vana motorlarıyla motorlu olarak kumanda edilebilir.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Sipariş kodu |
|---|---|---|---|---|
| VFL41.200 | DN200 | 4.000 m³/h | PN16 | S55235-V156 |
| VFL41.300 | DN300 | 7.200 m³/h | PN16 | S55235-V158 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18-LT |
| Dönüş açısı | 90° |
| Akışkan sıcaklığı | -20…120 °C |
| Akışkan tipi | Glikollü su |
Uyumlu ürünler
- Siemens SQL341 Kelebek Vana Motoru 100–400 Nm, 230 V — SQL341E100, SQL341E400
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V12677477 — Teknik föy (İngilizce)
- A6V101089189 — Teknik föy (Almanca)
- A6V12649797 — Montaj kılavuzu (Almanca)
- A6V11918391 — AB uygunluk beyanı (Almanca)
- A6V12694143 — AB uygunluk beyanı (İngilizce)
- A6V16250460 — Çevresel ürün beyanı (EPD) (İngilizce)
