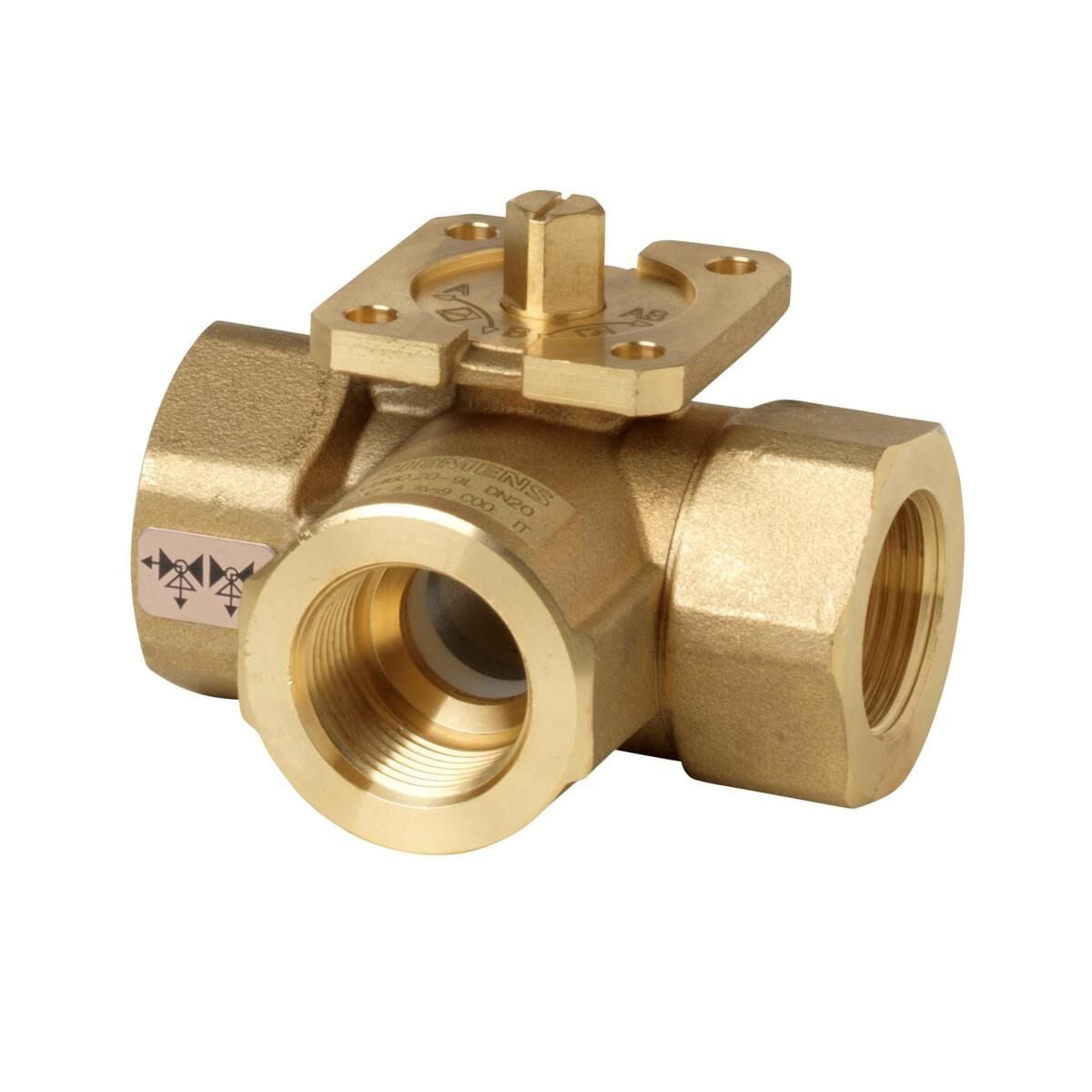

Siemens VBI60 İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası PN40 DN15 (½”)
Siemens VBI60 İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası PN40
Siemens VBI60 serisi, DZR (çinko kaybına dayanıklı) pirinç gövdeli, iç dişli (Rp) 3 yollu küresel vanalardır. DN15–DN50 çaplarında, 12–73 m³/h kvs değerleri ve PN40 basınç sınıfıyla ısıtma, soğutma ve iklimlendirme devrelerinde akışı iki çıkış arasında yönlendirme (yön değiştirme) için kullanılır. Akışkan sıcaklığı -10…120 °C aralığındadır.
90° dönüşlü küresel vana, Siemens GDB/GLB döner aktüatörleriyle doğrudan tahrik edilir; açma-kapama (2/3 konumlu) ya da DC 0…10 V modülasyonlu kontrol aktüatör seçimine göre belirlenir. Uyumlu aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Bağlantı | Sipariş kodu |
|---|---|---|---|---|---|
| VBI60.15-12T | DN15 | 12 m³/h | PN40 | Rp ½" | BPZ:VBI60.15-12T |
| VBI60.20-16T | DN20 | 16 m³/h | PN40 | Rp ¾" | BPZ:VBI60.20-16T |
| VBI60.25-16T | DN25 | 16 m³/h | PN40 | Rp 1" | BPZ:VBI60.25-16T |
| VBI60.32-25T | DN32 | 25 m³/h | PN40 | — | BPZ:VBI60.32-25T |
| VBI60.40-49T | DN40 | 49 m³/h | PN40 | — | BPZ:VBI60.40-49T |
| VBI60.50-73T | DN50 | 73 m³/h | PN40 | Rp 2" | BPZ:VBI60.50-73T |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 3 |
| Bağlantı tipi | İç dişli |
| Dönüş açısı | 90° |
Uyumlu ürünler
- Siemens GDB / GLB Küresel Vana Döner Aktüatörü 5–10 Nm — GDB341.9E, GLB161.9E, GLB341.9E
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10387805 — Teknik föy (İngilizce)
- A6V10387825 — Teknik föy (Almanca)
- A6V11484534 — Teknik föy (Almanca)
- A6V10387823 — Teknik föy (İngilizce)
- A6V10932088 — Test raporu (EN 10204) (Almanca)
