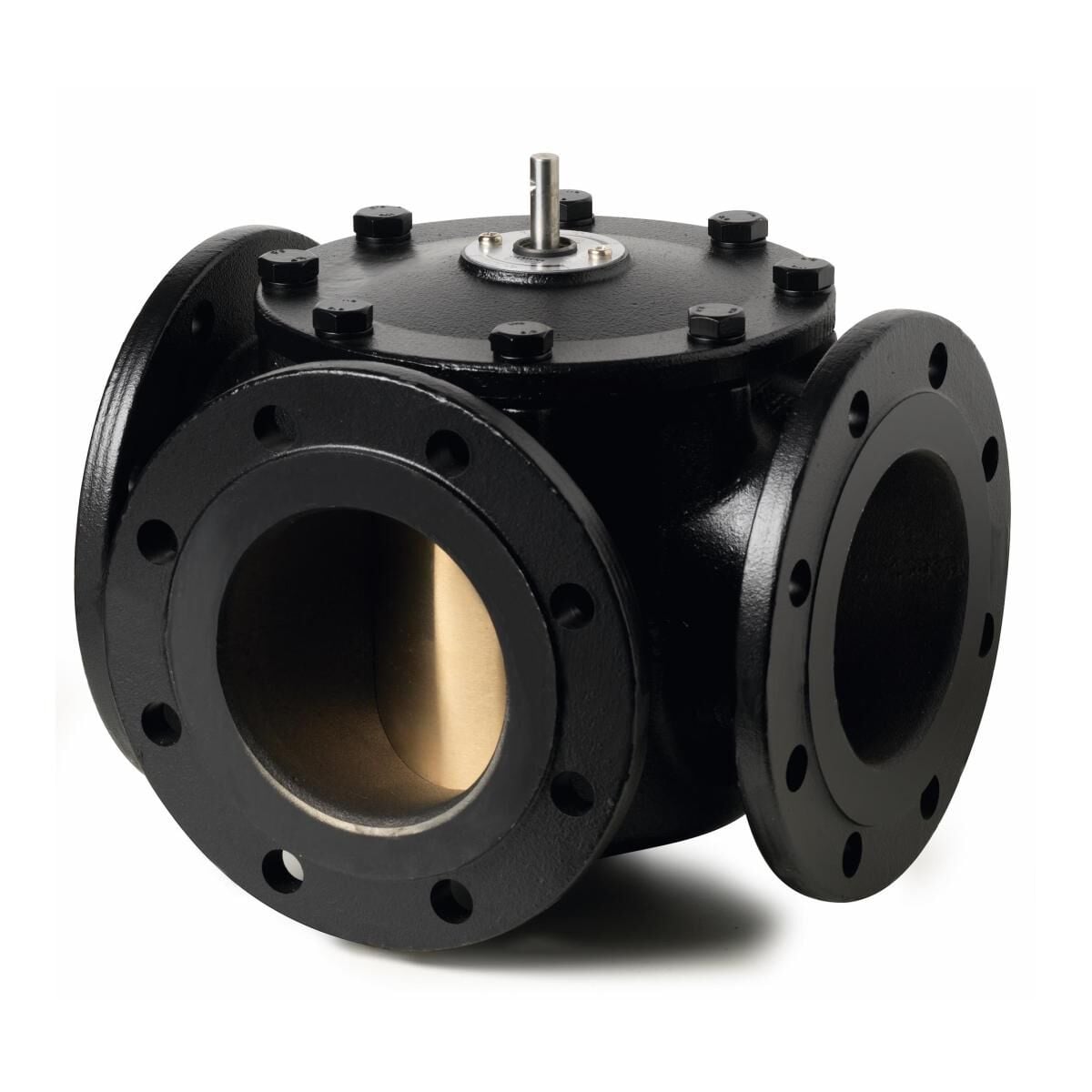

Siemens VBF21.80 Flanşlı 3 Yollu Döner Sürgülü Vana DN80 PN6
Siemens VBF21.80 Flanşlı 3 Yollu Döner Sürgülü Vana DN80 PN6
Siemens VBF21.80; flanşlı, PN6 basınç sınıfında 3 yollu döner sürgülü (rotary slide) vanadır. DN80 çap ve 100 m³/h kvs değeriyle kazan devresi, karışım devresi ve dönüş suyu sıcaklığı yükseltme uygulamalarında kullanılır. Gövde malzemesi dökme demir EN-GJL-250. Akışkan sıcaklığı 1…120 °C aralığındadır.
Vana, SAL31.00T10 döner aktüatör ve ASK31N montaj seti ile motorlu hâle getirilir.
Sipariş bilgisi
| Model | DN | kvs | PN | Sipariş kodu |
|---|---|---|---|---|
| VBF21.80 | DN80 | 100 m³/h | PN6 | BPZ:VBF21.80 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Nominal çap (DN) | DN80 |
| Basınç sınıfı (PN) | PN6 |
| kvs değeri | 100 m³/h |
| Yol sayısı | 3 |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| Dönüş açısı | 90° |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
| Akışkan tipi | Sıcak su |
Uyumlu ürünler
- Siemens SAL31.00T10 Döner Vana Aktüatörü 10 Nm, 230 V — SAL31.00T10
- Siemens ASK31N Döner Vana Montaj Seti (SAL…T10 için) — ASK31N
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10964787 — Teknik föy (İngilizce)
- A6V10331088 — Montaj kılavuzu (Almanca)
- A6V10341182 — Test raporu (EN 10204) (Almanca)
Doğru model seçimi, toptan ve proje fiyatı için Novus Mühendislik ve Enerji Sistemleri teknik ekibine WhatsApp hattımızdan ulaşabilirsiniz.
